AX71系列PLC及GD350-19系列变频器在新能源电动机车上的应用

国家铁路局于2023年12月5日发布《关于〈老旧型铁路内燃机车淘汰更新管理办法（征求意见稿）〉公开征求意见的通知》，在《通知》中，国家铁路局称引导铁路装备企业开展新能源铁路机车技术攻关，将采用新技术、新工艺、新材料等新能源电动机车作为老旧型机车的绿色化替代产品。

矿山、冶金、石油化工、港口物流等行业存在的大量老旧机车，为响应国家新能源应用和节能减排的号召，各企业正在逐步改造老旧机车为新能源轨道机车，以实现零排放，降低机车维护量，市场改造需求量大。

机车改造方案

英威腾改造方案控制层选用英威腾AX71系列产品，驱动层采用GD350-19系列变频器。

1、设备参数

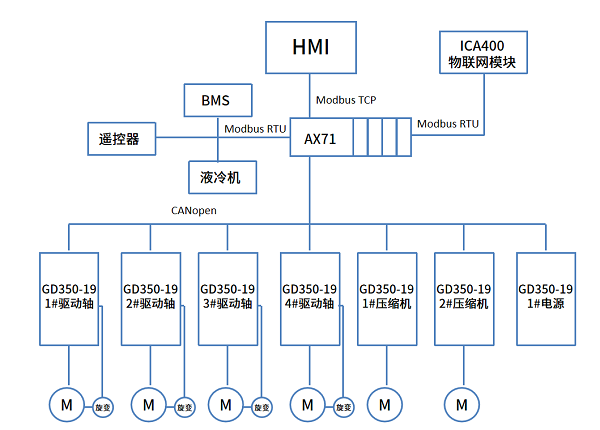

由原来的内燃机驱动改为蓄电池加变频电机驱动，驱动系统为4台GD350-19-220G共直流母线驱动4台永磁同步电机，空压机为GD350-19驱动，整车控制器为HMI+AX71 PLC，ICA400物联网模块传输机车运行数据至物联网平台。

2、技术要求

设备主要由PLC与变频器、空压机CANopen实时通讯，与电池管理系统，液冷modbus通讯，并在HMI显示电机的转速、车速、电池管理系统、液冷机等设备参数信息，设置系统运行和连锁等参数。

方案优势

1、应用可靠，使用放心

-提升机车的安全性、可靠性、功能性等方面，实现新能源机车的精确控制和驱动。

-机车配备先进的安控系统，保障铁路周边工作人员的安全。

-新能源机车采用同轴永磁同步电机驱动，并配备水冷装置，提升机车运载能力。

2、功能强大

-通过合理配重和四轮平衡，使机车更适应复杂工况的重工业企业使用。

3、节能降本，绿色环保

-制动能量回收，制动时电能回馈，为电池充电，提高能量利用率。

-减少机车维护工作量，降低维护成本。

-降低能耗和实现零排放，符合国家的环保政策要求。

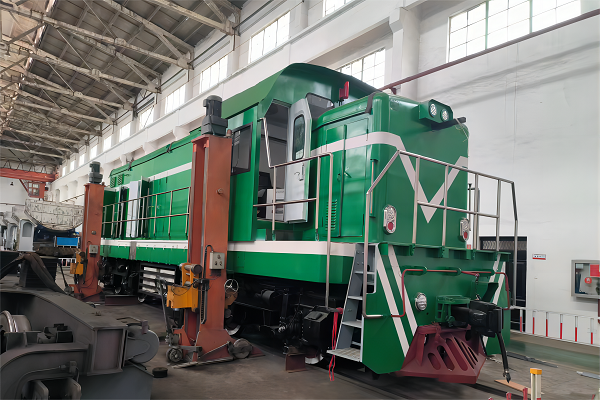

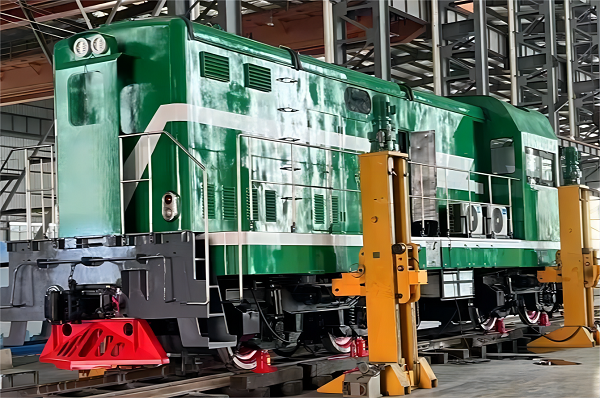

*设备外形

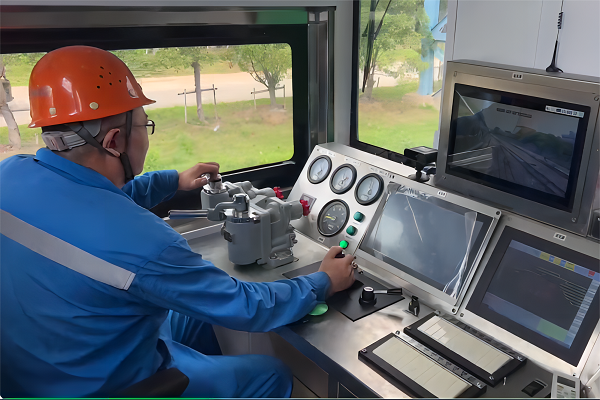

*控制室

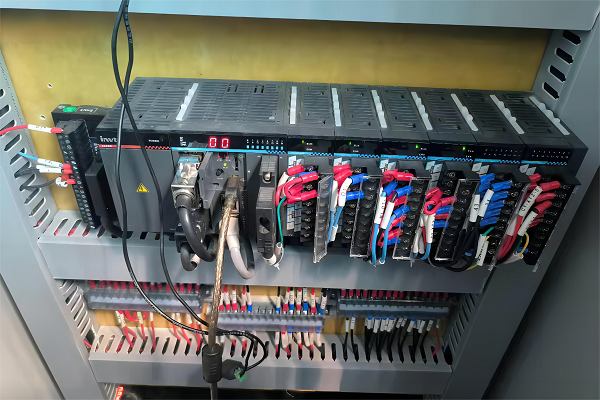

*控制器
