安全高效 英威腾系统解决方案在线缆笼绞机上应用
浏览量：3967
2024-11-07
分享：
随着电力、通信等行业的快速发展与生产制造水平的不断提高，各类行业对线缆需求越来越大，线缆笼绞机作为线缆制造中的重要一员，其市场需求随之扩大。

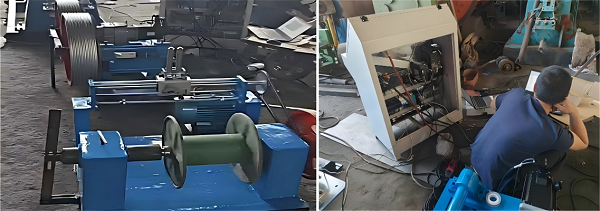

线缆笼绞机主要由绞线笼、牵引装置、收线装置、PLC控制系统等组成。其中，绞线笼由交流变频器闭环矢量控制三相异步电机来驱动控制，牵引装置由交流伺服驱动器通过控制永磁伺服电机来驱动控制。PLC控制系统采用英威腾TS600系列，触摸屏采用英威腾VS系列，共同实现对整个生产的集中控制与状态监控。
项目痛点
在沧州市的一家线缆笼绞机生产企业，其拥有如下痛点：
1.变速时绞线捻距不稳定，影响线缆传输性能和使用寿命。
2.参数调整复杂，难以适应不同规格线缆生产。
3.设备维护困难，异常时难以快速定位和排除故障。
英威腾方案
针对客户需求，英威腾为客户提供TS600系列智能型PLC+VS系列HMI+GD350系列高性能多功能变频器+DA200系列高性能伺服驱动器的系统解决方案。
具体而言：
*控制系统由TS600系列PLC控制，此PLC整合了高性能的嵌入式技术，将顺序、过程、信息、运控四大类型的自动化控制集成在同一系统中，由高可靠性的软、硬件实时系统完成实时控制，具有1G运行主频，位运算速度可达0.01μs。
*绞线笼装置由GD350系列变频器闭环矢量控制，由于其具有精确的速度和位置控制、高转矩、快速响应等优点，从而保证笼绞的高效稳定运行。
*牵引装置由DA200系列伺服驱动永磁同步伺服电机控制，伺服电机通过23位绝对值编码器，可实时高精度反馈当前的转速与位置，配合伺服系统特有的高动态响应的特性，可大大提高绞线质量。
*智能的数据采集与数据监控系统。HMI与PLC通过Ethernet总线通讯，PLC与GD350和DA200通过modbusRTU通讯。用户可通过HMI页面直观看到绞线笼变频器和牵引伺服实时反馈的状态信息。

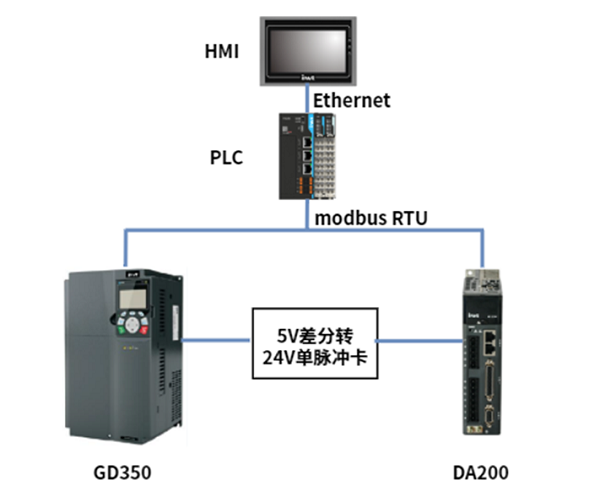

*拓扑图
方案优势
1、一站式解决方案
-整套系统采用英威腾全系列产品（PLC/HMI/伺服/变频器），安全可靠，高度集成；
-设备使用寿命提升6%以上；
-牵引伺服通过脉冲同步技术，实时跟随笼绞变频器的位置控制模式，确保线缆绞合精度，使设备寿命延长6%以上；
2、高效便捷、灵活性高
-用户可通过触摸屏设定绞线节距、绞笼旋转方向等参数，PLC自动计算笼绞与牵引的脉冲同步齿轮比，适配多样生产需求；
-通过调整PLC程序中的参数设置，即可一键换型实现对不同线缆产品的生产；
3、智能监控、便于维护
-系统自诊断功能，设备运行状态实时监控，报警信息动态显示，PLC系统采用模块化设计，便于维护与升级；
基于英威腾TS600系列智能型PLC在线缆笼绞机上的应用，给用户提供了高效便捷的一站式自动化解决方案，解决了多年来困扰客户的痛点问题，有效提高了客户设备产品的核心竞争力，为线缆制造业的发展提供了一份力量。未来随着科技的发展，英威腾会持续奋进，不断为各个行业提供高效智能的自动化解决方案，为客户创造价值，成为客户最值得信赖的合作伙伴。
