新疆某电解铝英威腾GD5000系列二拖四无扰切换高压变频器应用

随着环保要求的不断提高，脱硫技术在工业领域的应用日益广泛。脱硫风机作为脱硫系统中的关键设备，其性能和发展对于实现高效脱硫、减少污染物排放起着至关重要的作用。

早期的脱硫风机技术相对简单，性能和效率较低，且大功率电动机采用直接启动的方式时会产生较大的电流冲击，该电流冲击除了会给电网造成冲击还可能造成其它负载停机风险，使用过程频繁启动大大降低电动机的使用寿命。

客户述求

大功率负载一般可通过固态软启或串联水电阻常用方式启动，目前最优启动方案为变频器驱动。新疆某电解铝客户四台脱硫风机，采样传统的启动方式时电流为电机额定电流的5-8倍，严重拉低电网电压还会造成其它负载停机风险，迫切需升级优化，要求如下：

1、变频器作为软启动依次启动四台3250KW电机，启动完成后变频器退出运行。

2、现场要求两台变频器互为备用都能实现一拖四要求。

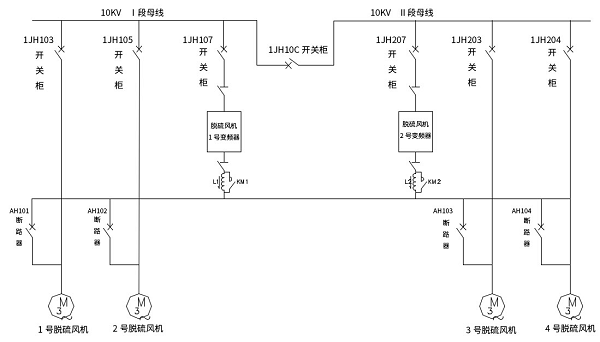

3、现场两段母线中间设联络柜，联络柜处于合闸状态时允许一台变频器拖动四台启动，如联络柜处于断开状态只允许一台变频器拖动各段电的两台电机，详见一次图。

4、变频器可根据生产需求启动任意一台负载并无扰切换至工频运行，已达到节能高效，启动无压降，满足工艺需求等要求。

英威腾方案

根据客户需求，英威腾为其量身定做了GD5000高压变频器二拖四无扰切换的解决方案：

该方案具有如下优势：

1、GD5000控制系统采用DSP+FPGA+ARM多核控制系统，使用先进的无速度传感器矢量控制方式，控制精度高，动态响应快，低频输出转矩大。

2、方案量身定制，优良的低频补偿性能，通过采样先进的四驱补偿和低频抑制震荡算法，在低频时具有优异的输出性能，满足重载启动的需求，根据生产需求，变频器可对任意一台负载的无扰切换功能，启动不受时间和次数的限制。

3、四台切换柜搭配英威腾的IVC3型号的PLC进行控制，设计了一备一用的方案，两台变频器可以任意启动四台风机，四个切换柜之间都有机械互锁和程序逻辑上的互锁，操作简单，安全可靠、自动化程度更高。

4、通过“锁频锁相” 控制技术，实现电机在变频和工频之前平滑无冲击切换。适用于一拖多或者大容量电机软启动场合。

客户收益

1、经济适用：英威腾GD5000二拖四无扰切换，一台变频器可以随意进行任何一台电机的启动，可以连续多次启动，对电机、机械、电网冲击都很小。

2、降本增效：通过变频启动并无扰切换，真正实现了电机及负载的软启动，避免了对电网和电机的冲击，有效延长了设备的使用寿命，降低了电机和设备的故障率，为客户节省了成本。

3、安全可靠：传统的启动方式会造成瞬间电网的波动，可能会造成生产中的设备停机给生产和运行带来困扰。通过变频器启动电流为电机流0.5倍左右，保证了电力供应的稳定性。

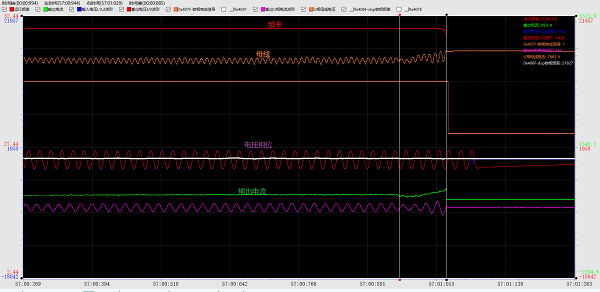

*带负载切换时，输出波形

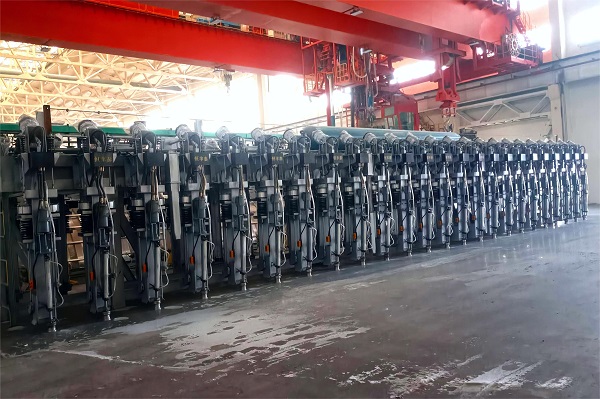

*现场实况

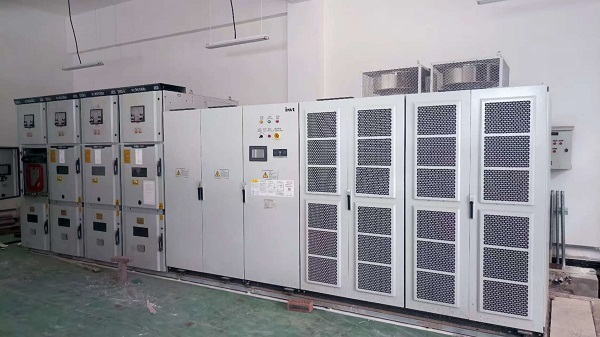

*英威腾GD5000高压变频器

英威腾 GD5000 二拖四方案在脱硫风机上的成功应用，完全满足了客户工艺需求，实现了节能降本，稳定可靠。未来，英威腾将持续提高有色行业负载设备的节能水平，大幅降低生产与维护成本，提升自动化运行程度和生产效率，为更多企业打造优质解决方案，携手各方共同推动行业不断进步发展。
