在物流与包装行业迅猛发展的当下，瓦楞纸箱凭借成本低、防护佳等优势，稳居主流包装材料之列。其生产效率与品质，直接关乎企业能否在激烈的市场竞争中脱颖而出。
瓦楞纸产线犹如一条精密运作的“流水线”，将一卷卷原纸巧妙转化为各式瓦楞制品，其中最常见的便是瓦楞纸箱。这一过程分两大核心阶段：湿部聚焦瓦楞纸成型，通过接纸机、单面机、糊附机、双面机等设备，让原纸逐步“蜕变”；干部则负责精细化加工，纵切机精准分割，横切机按需裁切，龙门堆垛机高效码放，其中横切机是产线的核心工艺设备，决定了产线的最大生产效率。那么，在这条高效运转的产线上，英威腾系统方案如何实现瓦楞纸的华丽变身，满足企业对于横切机的全方位需求，让我们一同揭开其背后的智能奥秘。
01 项目背景
切割幅宽大，电机功率大，单电机难以拖动，需多电机对拖
切割精度、速度要求高，需专用算法电子凸轮
横切工位震动大、主轴编码器波动大，横切精度低
为了解决这些问题，该企业决定引入英威腾系统方案，以期实现横切机的高效智能化升级。
02 设备原理
横切机通过机械传动与电子控制系统的协同运作，实现纸板的精准裁切。其核心原理包括：
- 送纸与测量
进纸辊驱动纸板以恒定速度移动，测量轮（或编码器）实时监测纸板位移，将长度信号转化为电信号反馈至控制系统。

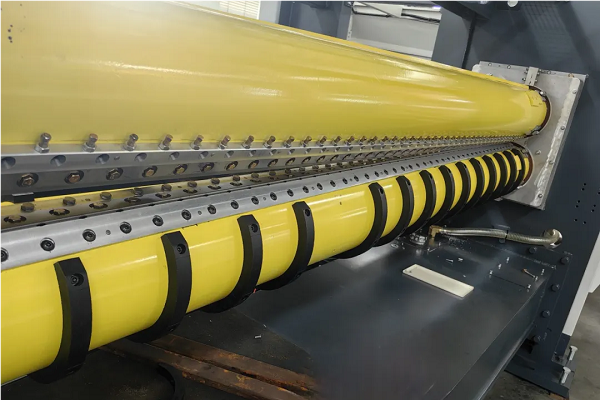

- 刀轴驱动
上下刀轴由伺服电机驱动，通过齿轮或同步带实现同步旋转。刀轴线速度需与纸板移动速度精确匹配，确保切口平整。
- 剪切执行
当纸板达到预设长度时，控制系统触发刀轴旋转，刀具在同步角内完成切纸动作，随后刀轴复位等待下一次剪切。

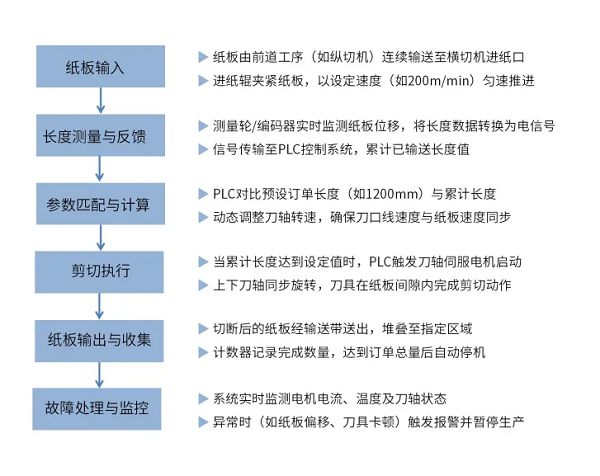

▲ 瓦楞纸箱横切机工艺流程步骤图▲
03 方案架构
重点与难点
切割幅宽大，电机功率高，需多电机对拖
◀ 大幅宽（如≥2.5m）切割时，刀轴易因自重与扭矩不均导致形变，影响切割精度。
◀ 高功率电机（如≥60kW）启动与制动时产生冲击电流，对电网及机械结构造成冲击。
◀ 多电机对拖需实现扭矩均衡分配，避免因负载不均导致电机过载或机械损伤。
切割精度、速度要求高，需专用算法电子凸轮
◀ 高速切割（如≥250m/min）时，切割纸张精度误差控制在±0.5mm。
◀ 电子凸轮算法需实时计算刀轴相位，避免因计算延迟导致切割偏差。
横切工位震动大、编码器波动，影响横切精度
◀ 高速切割（如≥250m/min）时，切割纸张精度误差控制在±0.5。
◀ 电子凸轮算法需实时计算刀轴相位，避免因计算延迟导致切割偏差。
解决思路
1 整合机械结构与驱动控制，解决形变与多电机协同问题。采用对称刀轴支撑与预紧力装置增强刚性；电机矢量控制实现低速大扭矩，多电机通过功率平衡、扭矩分配技术，确保动力均衡。同时配置能量回馈单元回收制动能，兼顾效率与稳定性。
2 通过算法与硬件协同提升动态控制精度。基于时间基准的电子凸轮算法同步刀轴与主轴，前馈控制补偿惯性；硬件选用23位编码器与高性能FPGA/DSP，提升响应与检测精度。结合空气弹簧减震、动平衡刀轴及振动补偿算法，动态消除噪声并调整位置，保障高速精度。
系统架构
英威腾系统方案采用了先进的TP系列运控型控制器、DA200 EtherCAT总线伺服驱动器、Flex系列IO、GD350A系列变频器以及VS-Q系列触摸屏等设备，通过大功率伺服双驱拖动、功率平衡技术、驱动内置横切专用电子凸轮等功能，提高切割精度和效率，减少纸张浪费。

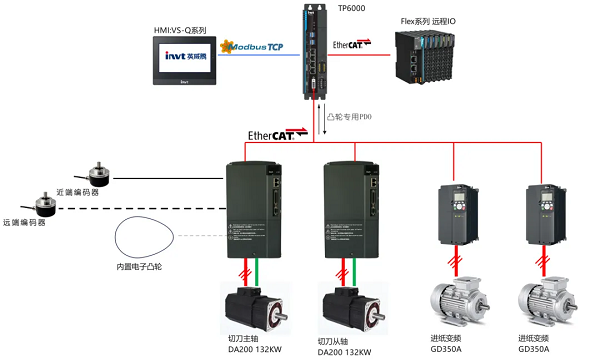

▲方案架构图▲
参数配置与调试
在系统安装完成后，进行了详细的参数配置和调试工作，技术人员通过程序自动校验参数合理性，建立产品规格与参数映射库，实现快速切换；对插刀、升降、承接等部件进行多轴同步校准与动态响应测试，结合激光位移传感器实时补偿，将裁切误差控制在±0.2mm，最终保障设备高精度稳定运行。
生产运行与监控
横切机系统上线后，设备运行速度稳定在150m/min（常规工况），高速模式下可达250m/min，充分适配企业高效生产需求。操作人员可通过人机交互触摸屏实时监控主轴转速、切割精度、电机负载等核心参数，并动态调整切割长度、压力值等工艺参数，同时支持故障代码快速定位与远程诊断。
04 客户收益
提效创利：通过优化控制算法和硬件配置，英威腾PLC系统方案显著提升了产线的生产效率，800mm以上纸最高加工效率350m/min，增强了企业竞争力。
品质提升：远端编码器避开横切震动区保证切割精度，远端无料时，平滑切换至近端编码器，保证全流程可横切，减少纸张浪费，保证全流程可横切，减少纸张浪费，成品造型美观，提升了客户满意度；
降低运维成本：横切刀大幅宽出力均匀，减少刀辊扭力，提高刀辊机械寿命，远程运维功能和便捷的调试工具减少了现场维护时间和成本，提高了设备的整体可用性。
英威腾PLC系统方案完全满足横切机生产线快速精准定位和高速生产的要求，不仅提升生产效率和质量，还降低了企业运营成本，为客户赢得了市场和口碑，增强市场竞争力。
