英威腾TP2000控制器锂电制卷一体机解决方案助力生产提速25%

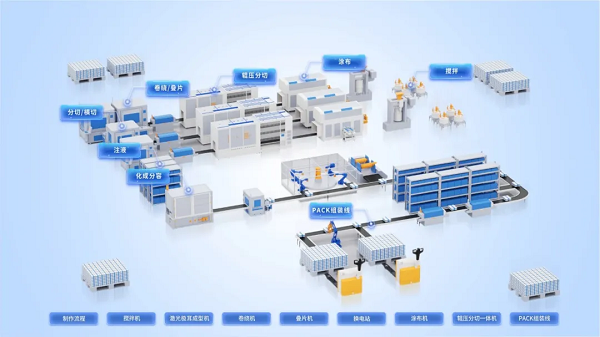

在锂电池生产全流程中，锂电制卷作为电极制造的关键工序，其质量直接关系到电池的整体性能。随着新能源市场持续扩张，传统制卷设备在张力控制、收放卷同步等环节往往面临精度不足的挑战。英威腾基于TP2000控制器打造的智能化解决方案，展现出出色的性能表现。

设备工艺

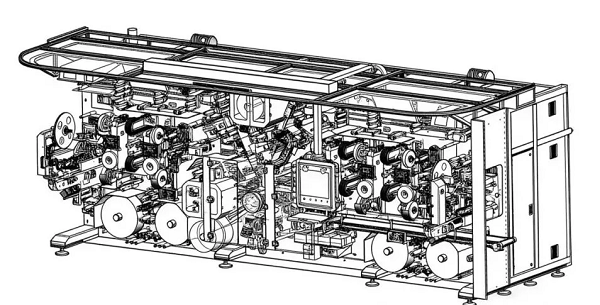

制卷一体设备是锂电行业中段设备，主要用于圆柱锂电池的卷绕成型，把分切好宽度的卷型正负极片，通过焊接贴胶（制片工艺）将极耳焊接到极片上，再与上下隔膜一起卷绕成型。

创新方案

英威腾为锂电制卷一体机量身打造了完整的自动化解决方案：HMI+TP2000 PLC+DA200A伺服+电机。该方案中的PLC采用独特的双主站架构，展现出强大的控制能力：

1、EtherCAT主站1掌控38个伺服，总线周期仅0.5ms，实现高速精准控制

2、主站2则负责32个步进从轴、3个耦合器及12个IO阀岛从轴，总线周期1ms，确保各环节协同有序

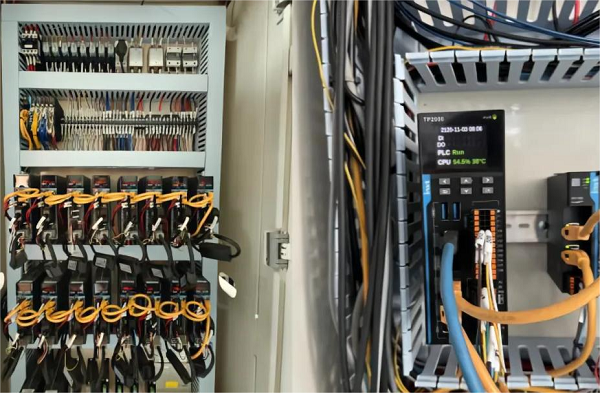

同时，搭配多种型号的伺服驱动器、数字量输入输出模块、模拟量输入模块等，全方位保障设备稳定运行，轻松应对复杂工艺需求。

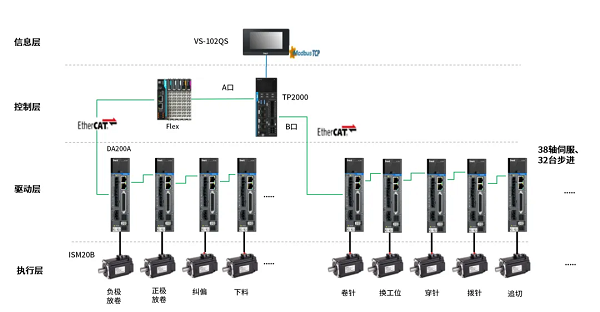

控制系统架构

客户收益

- 产量飞跃：效率大幅提升

单机产量从原来的30PPM（片长≤800mm）跃升至45PPM，生产速度提升25%以上，显著缩短生产周期，满足大规模生产需求。

- 精度卓越：品质精益求精

裁切位置精度追切精度达到±0.2mm以内，对齐度严格控制在±0.2mm，确保每一片电芯都符合高品质标准，产品优率显著提高。

- 适配广泛：型号全面覆盖

方案适用电芯型号广泛，涵盖18650、21700、32650、4680等主流型号，满足不同客户的多样化生产需求。

- 降本增效：成本有效控制

降低因张力不稳导致的材料浪费，系统稳定可靠减少了设备停机时间，为连续化生产提供坚实保障，有效降低生产成本。

在锂电制卷设备上，英威腾TP2000控制器凭借其高速总线通讯、精准同步与智能张力控制的卓越性能，证明了国产控制系统已具备应对高端复杂应用的实力。英威腾将继续以此为契机，深入行业探索，为锂电行业的转型升级提供前沿的创新解决方案。
