英威腾GD5000高压变频器：为真空泵装上智慧大脑

螺杆真空泵是利用一对螺杆在泵壳中同步高速反向旋转实现吸气和排气的抽气设备。其工作原理为电动机通过皮带或联轴器带动主动螺杆转子（阳转子）旋转，再通过同步齿轮带动被动螺杆转子（阴转子）旋转。阴阳转子在“∞”形气缸中相互啮合形成工作容积，随转子转动，容积周期性变化，实现气体压缩，工作循环包括吸气、压缩和排气三个过程。

螺杆真空泵适用于抽除含大量水蒸汽及少量粉尘的气体场合，在蒸发、干燥、浓缩等工艺流程中能提高生产效率和产品质量，广泛应用于制药、化工、半导体等对清洁真空要求高的企业。

01 客户需求

某化工企业本次新增的螺杆真空泵，用于产品干燥生产工艺改进，为了确保生产工艺过程的顺利进行，对变频器驱动运行稳定性及控制性能要求高，需满足以下要求：

1、根据现场工况需求自动调节压力，维持恒定的真空度

2、稳定的真空度控制，减少真空度波动，提高工艺稳定性和产品质量

3、提高系统响应速度，快速响应负载变化，缩短真空建立时间或更快的恢复设定的真空度

4、高效节能

02 英威腾方案

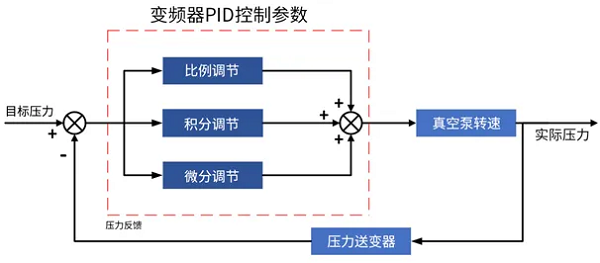

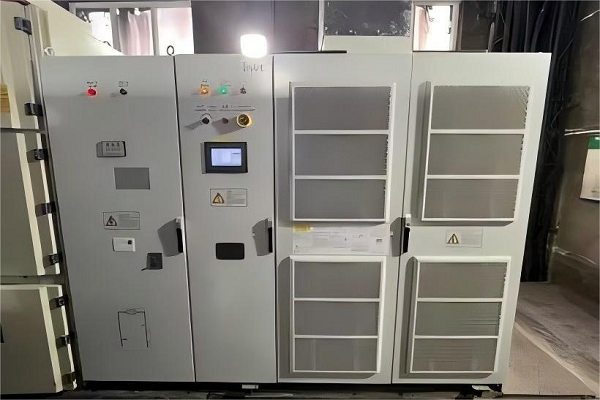

根据客户需求，采用英威腾GD5000系列高压变频器PID恒压控制方案，通过变频器PID控制策略调节真空泵运行速度，维持系统压力稳定。PID控制是一种广泛应用于工业自动化的反馈控制机制，能根据系统偏差自动调整控制量，以达到预期控制目标压力。

方案优势

- 控制精度高、响应快：GD5000控制系统采用DSP + FPGA + ARM多核控制系统，使用无速度传感器矢量控制方式，控制精度高，动态响应快，低频输出转矩大。

- 低频性能优异：优良的低频补偿性能，通过先进算法满足重载启动需求。

- 抗电压干扰能力强：具备LVRT低电压穿越技术和AVR（电压自动调节）功能，适应严苛电网环境。

- 精确控制：PID控制能根据实际反馈与设定值的误差精确调整变频器输出，实现对电机转速的精准控制。

- 快速响应：通过比例、积分、微分的协调作用，提高系统响应速度，及时适应负载变化。

- 适应性强：PID控制适用于各种系统和负载，通过调整参数可满足不同控制要求。

- 易于实现：PID控制算法简单，易在变频器中实现，且可通过软件进行参数调整和优化。

03 客户收益

1、节能显著

实现真空泵软启动和软停止，减少启动电流冲击，延长设备寿命。根据实际需求动态调整运行速度，相比传统恒速运行模式，平均节能率达30%以上。

2、控制稳定

PID控制提高系统响应速度和稳定性，减少波动和振荡，确保系统在各种工况下稳定运行。

3、压力控制精度高

高精度压力传感器与GD5000系列高压变频器PID控制结合，压力波动范围控制在±0.5%以内，保障生产过程稳定性。

4、操作维护简便

系统操作界面友好，操作人员可通过触摸屏轻松设定参数和监控运行状态。变频器具备故障自诊断功能，降低维护难度和工作量。

5、远程监控管理

通过上位机监控系统，操作人员可实时查看系统运行状态和参数，并进行远程控制，提高管理效率和应急处理能力。

在化工行业智能化、绿色化加速演进的大趋势下，精准控制与高效节能成为企业核心诉求。GD5000系列高压变频器凭借其PID智能控制技术，精准驾驭电机转速波动，显著提升生产系统稳定性，助力化工企业实现能耗降低与产能跃升的双重突破。

英威腾深度融合行业特性，以定制化解决方案匹配不同工艺需求，通过精细化设计调试充分释放PID控制潜能，为化工企业数字化转型注入强劲动能。
