英威腾TP2000控制器实现高频线包带机效能突破
浏览量：1076
2026-03-11
分享：
在线缆制造领域，包带工艺的精度与效率是决定产品核心质量与生产成本的关键环节。
面对市场对线缆性能日益提升的需求，推动包带设备向高速、高精度方向升级已成为行业技术发展的明确趋势。在此背景下，英威腾TP2000控制器成功应用于某高频传输线包带机项目，圆满完成阶段性验证，其出色的控制性能与稳定性为设备整体效能提升提供了坚实支撑。
01 设备工艺与挑战

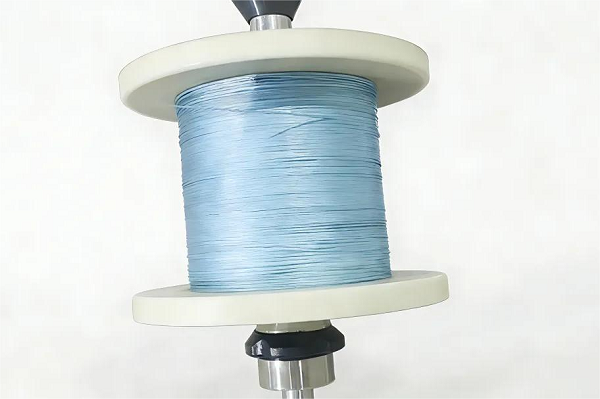

包带机主要用于将铝箔带、麦拉带、铜箔带等各种带状材料自动、紧密、整齐地缠绕包裹在电线、电缆等长条形物体的外表面。该设备通过绕包、拖包和纵包等不同包覆方式，为线缆提供保护层和屏蔽层。
设备主要由送线单元、拖包单元、绕包单元、烘烤单元和收线单元组成。其中，绕包单元作为核心部分，通过高速旋转机构将带材螺旋式缠绕到产品上，通过精确控制绕带轴和送带轴的速比，实现缠绕节距和重叠率等关键参数的控制。
02 技术革新赋能设备升级

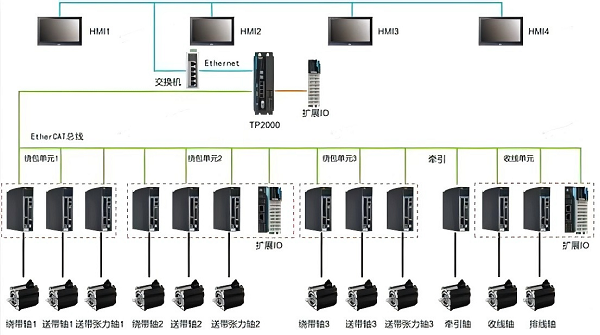

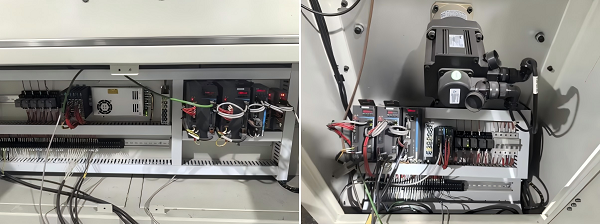

英威腾为包带机量身打造了完整的自动化解决方案，推出HMI+TP2000PLC+IO扩展模块+DA200A伺服，TP2000控制器通过创新的控制架构，为包带设备带来了全新的技术突破；EtherCAT总线技术，实现0.5ms的高速通讯周期，为多轴协同作业提供了坚实基础；伺服驱动器，分别控制收线张力、绕带速度、出带速度、牵引速度和收线排线等关键工艺环节。
- 绕包转速达到3000RPM，满足高速绕包需求
- 生产线速度达到7.5m/min，比原方案提升25%
- 绕包节距精度公差控制在2%以内，处于行业高水平
- 断带断线自动停机，计米完成自动停机等功能，避免材料浪费
03 精准控制突破工艺瓶颈
通过采用英威腾TP2000控制方案，加工线速度从原来的6米/分钟提升到7.5米/分钟，生产效率提升25%；更高的控制精度减少了材料浪费，降低了生产成本；稳定可靠的运行表现减少了设备停机时间，提高了产能利用率。
英威腾TP2000控制器在高频线包带机上的成功应用，证明了该产品在复杂运动控制场景下的卓越性能。其高速总线通讯、精准同步控制以及稳定的张力控制算法，为线缆设备制造商提供了强有力的技术支撑，助力客户在激烈的市场竞争中赢得先机。
未来，英威腾将继续深耕行业应用，为客户提供更多高性能、高可靠性的工控产品及解决方案。
