| 功能描述 | 规格指标 | ||
| 技术控制性能 | 输入电压 | AC 1PH 200V ~ 240V AC 3PH 200V ~ 240V AC 3PH 380V ~ 480V | |
| 输入频率 | 50Hz或60Hz，允许范围47~63Hz | ||
| 输出频率 | 0~599Hz | ||
| 控制方式 | 空间电压矢量控制，无PG矢量控制模式 | ||
| 电机类型 | 异步电机 ，永磁同步电机 | ||
| 调速比 | 异步机1:100(SVC)，同步机1:20 (SVC) | ||
| 速度控制精度 | ±0.2%（无PG矢量控制） | ||
| 速度波动 | ±0.3%（无PG矢量控制） | ||
| 转矩响应 | <10ms（无PG矢量控制） | ||
| 转矩控制精度 | 5%（无PG矢量控制） | ||
| 起动转矩 | 异步机：0.5Hz/150%（无PG矢量控制） 同步机：2.5Hz/150%（无PG矢量控制） | ||
| 过载能力 | 150%额定电流60s，180%额定电流10s | ||
| 运行控制性能 | 频率设定方式 | 键盘数字设定、模拟量设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定等；可实现设定的组合和设定通道的切换 | |
| 自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | ||
| 故障保护功能 | 提供全面故障保护功能：过流、过压、欠压、过温、过载、缺相、短路等保护功能 | ||
| 外围接口 | 模拟输入 | 2路 AI1：0~10V/0~20mA；AI2：0~10V | |
| 模拟输出 | 1路 AO1：0~10V/0~20mA | ||
| 数字输入 | 4路普通输入。最大频率1kHz 1路高速输入。最大频率50kHz | ||
| 数字输出 | 1路Y端子开路集电极输出 | ||
| 继电器输出 | 2路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端 触点容量：3A/AC250V，1A/DC30V | ||
| 安全转矩停止(STO)输入 | STO冗余输入，外接常闭触点，触点断开时STO动作，变频器停止输出安全输入信号线使用屏蔽线，接线长度控制在25米以内出厂时H1、H2均与+24V短接，使用STO功能时需将端子上的短接线拆除 | ||
| 环境 | 海拔高度 | 1000m以下 | |
| 存储温度 | -20~70℃ | ||
| 运行环境温度 | -10~50℃ | ||
| 湿度 | 小于95%RH，无结露 | ||
| 防护等级 | IP20 | ||
| 其他 | 制动单元 | 标配内置制动单元 | |
| 安装方式 | 支持壁挂式、导轨式安装，可并排安装 | ||
| 冷却方式 | 单相/三相220V：0.75kW（含）以下自然冷 三相380V： 1.5kW（含）以下自然冷 其他机型：风冷 | ||
| 认证标准 | 满足CE认证 | ||

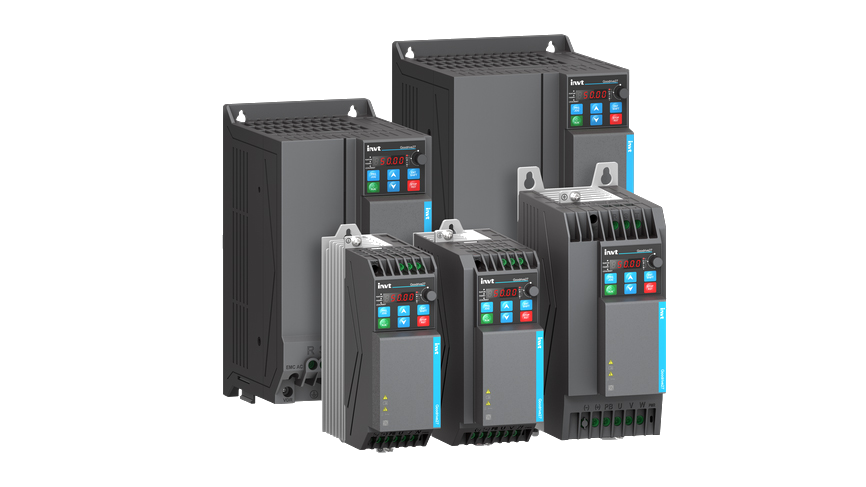

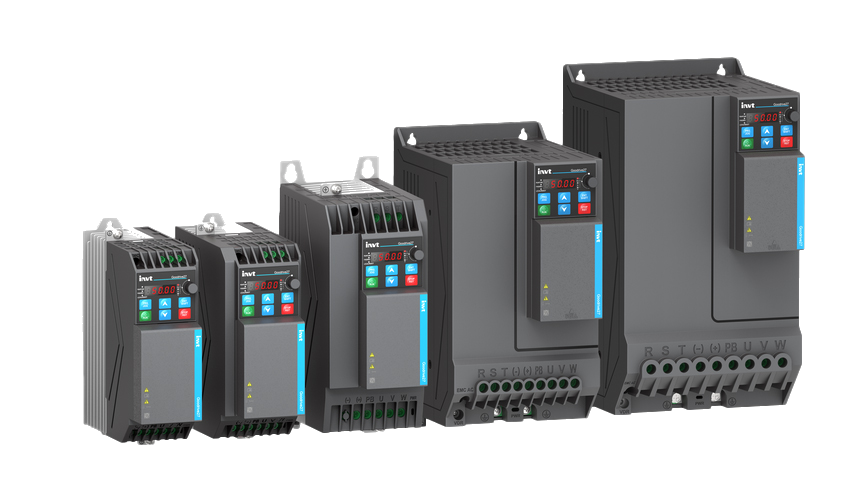

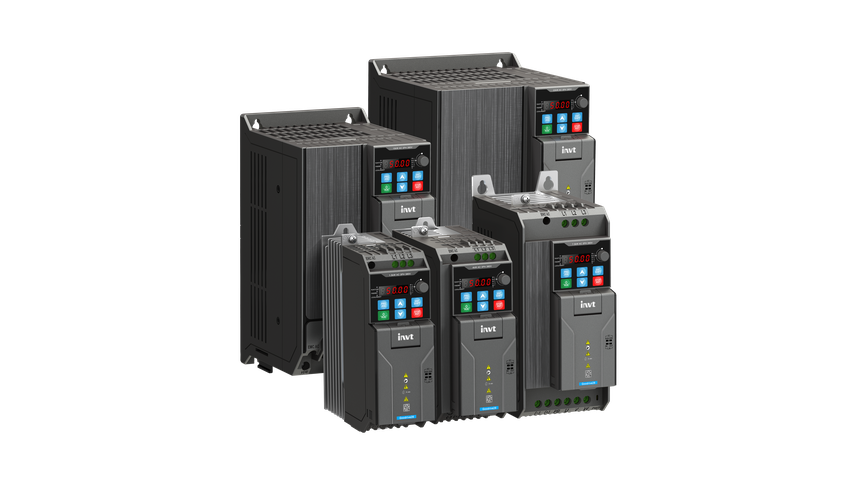

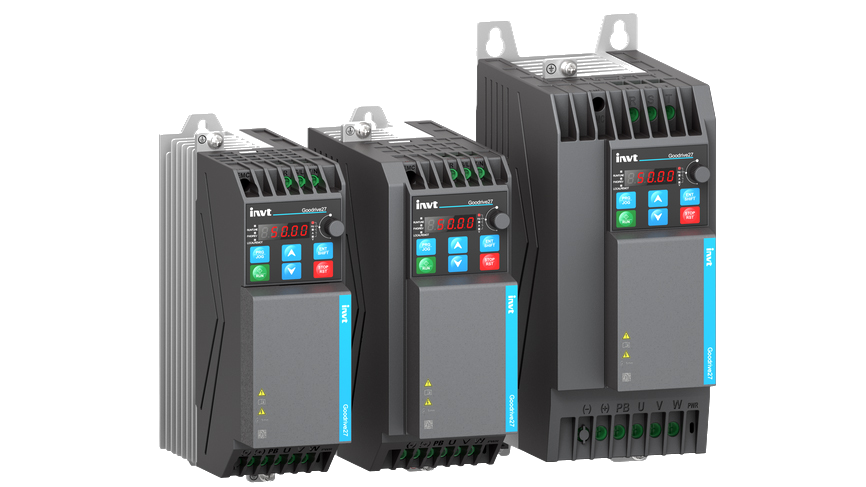

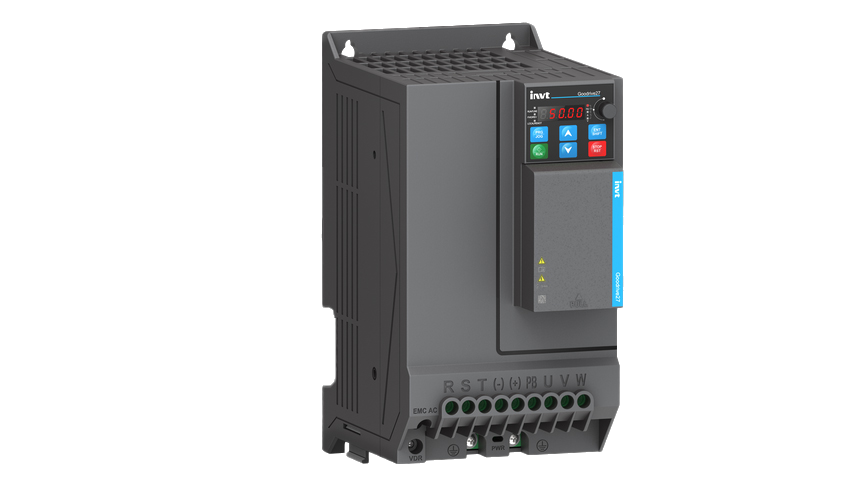

GD27系列
灵巧型变频器
GD27是一款全新设计的灵巧型变频器，产品结构紧凑、简单易用、性能优异，功能丰富，可广泛应用于木工、纺织、食品、印包、塑料、暖通空调、物流输送设备等行业。
·0.4-22kW
·STO(SIL3), EMC滤波器
·CE,EAC
视频
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
驱控优异
- 双CPU架构，驱控分离
- 全新软件平台，性能提升
02
稳定可靠
- 封闭式结构，防止粉尘侵入
- 专利风扇，散热提升30%
03
简单易用
- Push-In压簧式端子，接线快捷
- 参数拷贝，一键下载
04
省时增效
- 免工具接线，效率提升65%
- 专属机型免调试，节省工时60%
