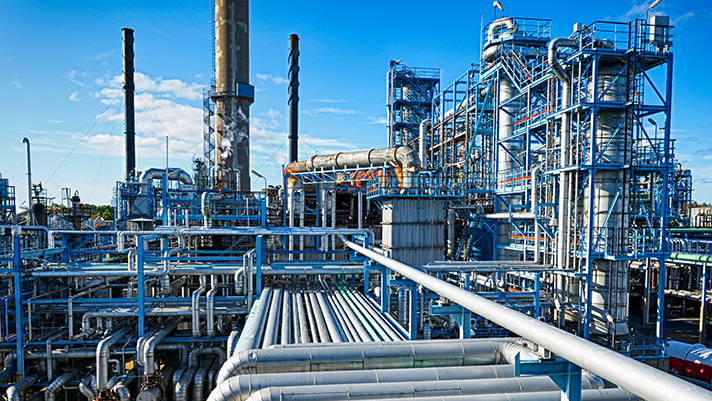

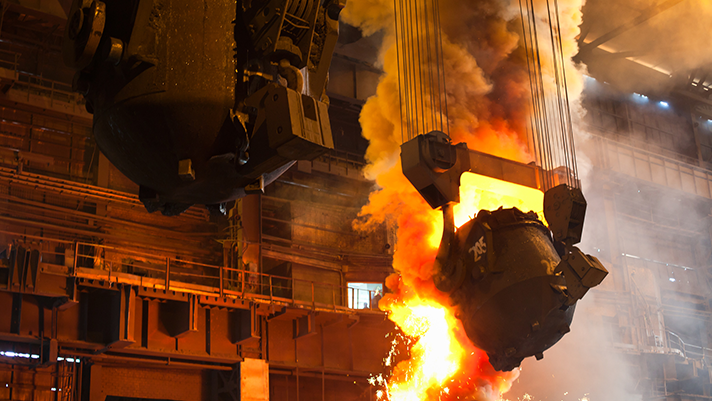

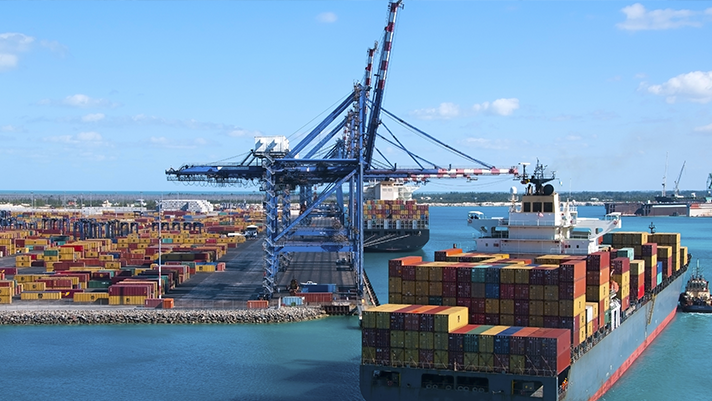

GD880系列工程传动变频器分为单传动和多传动两种拓扑形态，是一款定位于高端应用的高性能传动产品。产品基于DFX理念进行模块化设计，采用先进控制算法，具有优异的速度和转矩控制性能、高可靠性、高功率密度、便捷安装、调试、维护、保全全面等优点，适用于石油、港口起重、造纸、冶金、船舶海工、隔膜泵、测试设备等行业，助力过程工业及连续生产设备国产化升级。

·4~6300kW

·380V~690V

·单元IP00; 标准柜机IP20

立即咨询

视频


概述

产品特点

规格参数

资料下载

更多资源

更多支持

立即咨询

产品特点

高性能

- 高速、高精度环路控制运算，确保卓越动态响应

- 支持同步电机、异步电机驱动

- 主从控制毫秒级响应，同步性能更好。

- 开环零速悬停，0HZ可输出150%转矩

稳定可靠

- 十年硬件品质，长效稳定

- 故障分类分级，减少停机

- 控制单元、功率单元电气隔离，EMC性能优异

- 30min高效备件更换，生产无忧

通讯保障

- 24V辅助供电，时刻在线

- 通讯冗余，提升过程控制可靠性

易调试

- 标配LCD，不翻手册即可调试

- 标配以太网接口，支持上位机功能流图及自由编程，条理清晰，使用方便

- 故障黑匣子无需等待二次复现

功能安全

- STO安全转矩关断

- CCS认证

- EAC认证

- CE

规格参数

项目		规格指标
基本整流	输入电压	4：380…440VAC三相±10%，-15%<1min 6：520…690VAC三相±10%，-15%<1min
	输入频率	47～63Hz
	输出电压	输入电压 * 1.35
	过载能力	轻过载：110% ILD 过载1min/5min 重过载：150% IHD 过载1min/5min
	工作效率	≥98%
	功率因数	≥0.95（基波 @ 额定电流）
回馈整流	输入电压	4：380…440VAC三相±10%，-15%<1min 6：520…690VAC三相±10%，-15%<1min
	输入频率	47～63Hz
	输出电压	输入电压 * 1.3~输入电压 * 1.4
	过载能力	轻过载：110% ILD 过载1min/5min 重过载：150% IHD 过载1min/5min
	工作效率	≥98%
	功率因数	≥0.95（基波 @ 额定电流）
有源整流	输入电压	4：380…440VAC三相±10%，-15%<1min 6：520…690VAC三相±10%，-15%<1min
	输入频率	47～63Hz
	输出电压	4:1.5输入电压~720V 6:1.5输入电压~1080V
	过载能力	轻过载：110% ILD 过载1min/5min 重过载：150% IHD 过载1min/5min
	工作效率	≥97%
	功率因数	≥0.99（基波 @ 额定电流）
	THD	THDI < 5%（@ 额定功率）THDU < 5% （Rsc > 20）
逆变	输入电压	4：510…720VDC 6：675…1035VDC
	输出电压	0 ~ 0.7*VDC
	输出频率	0～400Hz
	过载能力	轻过载：110% ILD 过载1min/5min 重过载：150% IHD 过载1min/5min
	工作效率	≥98.5%
	控制方式	空间电压矢量控制（V/F）、无PG矢量控制（SVC）、有PG矢量控制(FVC）
	电机类型	异步电机、永磁同步电机、直线电机
	启动转矩	FVC：0Hz/200% ，SVC：0.25Hz/150%
	稳速精度	FVC：± 0.01%，SVC：± 0.1%
	速度波动	FVC：± 0.02%，SVC：± 0.3%
	动态速降	FVC：0.3%s~0.5%s ，SVC：0.1%s~0.3%s （@100%转矩阶跃）
	调速范围	FVC：1：1000，SVC：1：200，V/F：1：50
	转矩精度	FVC：≤3%，SVC：≤5%
	转矩响应	< 5ms
环境条件	工作环温	-10℃～50℃，40℃以上降额使用
	相对湿度	5%～95%，无凝露
	安装高度	低于1000m，1000m以上降额使用，每升高100m降额1%




机械数据	防振性能	符合GB/T4798.3中3M4振动等级
	防护等级	模块：IP00，柜机：IP20，选配IP21、IP23、IP42
	安全性能	符合EN 61800-5-1
	冷却方式	强制风冷
