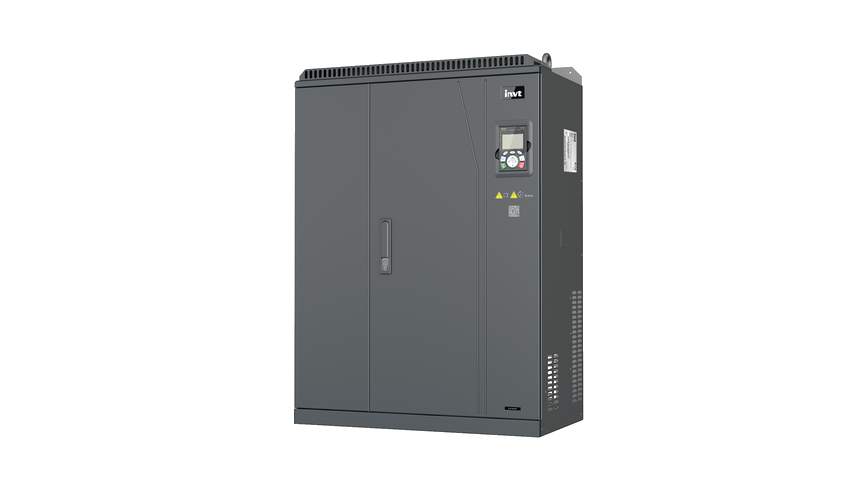

Goodrive350A 系列变频器是高性能多功能变频器，实现同步电机驱动与异步电机驱动的一体化，集成转矩控制、速度控制和位置控制，是具有优异控制性能的驱动器。产品采用技术领先的矢量控制技术和最新的电机控制专用数字处理器，同时强化产品的可靠性和环境的适应性以及客户化和行业化的设计，功能更优化，应用更灵活。 Goodrive350A 系列变频器具有高功率密度设计，同时部分功率段内置直流电抗器和制动单元，为客户节省更多的安装空间；通过电磁兼容性整体设计，满足用户对应用场所的低噪音、低电磁干扰的环保要求；产品适应恶劣电网、温度、湿度和粉尘能力，极大提高产品可靠性。

·单机：0.4~500kW 并机：560~3000kW

·380~690V

·满足CE、TUV、KC、UKCA等认证

立即咨询

视频


概述

产品特点

规格参数

资料下载

更多资源

更多支持

立即咨询

产品特点

驱动能力强，适配多类电机

- 可适配直驱电机、永磁同步电机、电主轴、异步伺服电机、普通异步电机、同步磁阻电机、伺服电机等各类电机。

- 支持V/F、开环矢量、闭环矢量多种控制算法。

电机控制性能强，精度高

- 速度和转矩控制性能：闭环矢量动态速降 <0.25%，转速超调 <5%，转矩响应＜5ms。

- 低速控制性能：永磁同步电机调速比达到1:200以上；100%转矩电动发电穿越；150%零速（短时间）悬停。

-同步磁阻控制（暂时定制软件支持）：支持开环（调速比 1:100 ）、闭环矢量控制；电流动态分配：不同转速、转矩的电流负载率自动匹配最佳矢量角。

同步机适应性强

- 电机参数一键自学习，环路参数自适应，免调试。

G/P合一，选型灵活

- GD350A支持G/P合一，备货更方便，轻负载应用场景选型更有竞争力。

扩展能力强，配置灵活

- 可选配I/O卡，实现更多开关量、模拟量、继电器输出端子的拓展。

- 可选配供电卡，实现外部24V供电，方便现场调试。

- 可选配PROFINET、CANOPEN、PROFIBUS-DP、Ethernet/IP、Modbus TCP、Ethercat等通讯扩展卡。

功能安全

- 内置STO（SIL3）安全转矩截止功能。

支持电机温度检测功能，更有效保护电机

- AI/AO支持直接接入PT100/PT1000/KTY84/PTC传感器，用于监测电机温度，并实施保护。无需再单独选用变送器，应用简约便捷。

支持用户可编程二次开发

- 可选配可编程PLC扩展卡，采用国际主流的PLC卡开发环境，支持指令语言、梯形图、顺序功能图等编程语言，支持16K步程序存储空间，方便客户进行二次开发，满足定制化需求，降低系统成本。

绿色节能

- 支持节能控制（MTPA），进一步降低电机损耗。

- VF和矢量控制均支持新型节能算法，轻载电流降低30%。

- 电流谐波更小（＜7%），电机发热更小；随机PWM调制策略，电机噪音更低。

固件升级更丰富

- 远程升级：支持通过485、本机串口、4G扩展卡进行远程升级。

- 本地升级：支持采用U盘进行软件升级。

人机界面简单易用

- 标配多功能液晶键盘，人性化设计，强调用户体验

规格参数

项目		规格
输入	输入电压（V）	S2：AC 1PH 200V~240V 额定电压：220V 2： AC 3PH 200V~240V 额定电压：220V 4： AC 3PH 380V~480V 额定电压：380V 5： AC 3PH 500V~575V 额定电压：525V 6： AC 3PH 520V~690V 额定电压：660V 注意：-15%~+10%浮动是瞬时值。
	输入频率（Hz）	50Hz或60Hz，允许范围47~63Hz，最大变化率为20%/s
	短路容量	根据IEC 61439-1定义，开关设备组装体的进线端额定短时耐受电流最大值为100kA；变频器适用于预期短路电流不超过其保护器件分断能力（如100kA）的场合，且其额定工作电流远低于此值（通常≤1kA）。
输出	输出电压（V）	0~输入电压


	输出频率（Hz）	0~599Hz
控制性能	控制方式	空间电压矢量控制模式，无PG矢量控制模式(SVC)，有PG矢量控制模式(FVC)
	电机	电机类型：异步电机、永磁同步电机、同步磁阻电机电压：0至U1（电机额定电压），三相对称，在弱磁点电压为Umax（变频器额定电压）短路保护：电机输出的短路保护符合IEC 61800-5-1 频率：0~599Hz，频率分辨率：0.01Hz 载波频率：1kHz~15kHz可设，默认载波频率请参考功能码P00.14 电机电缆最大长度详见表 D17。
	调速比	异步电机：1:200（SVC）永磁同步电机：1:200（SVC）；1:1000（FVC）同步磁阻电机：1:100（SVC）
	速度控制精度	±0.2%（SVC）；±0.02%（FVC）
	速度波动	±0.3%（SVC）
	转矩响应	≤5ms
	转矩控制精度	≤5%
	起动转矩	0.25Hz/150%（SVC）；0Hz/200%（FVC）
	过载能力	G型机：150%额定电流维持60s；180%额定电流维持10s P型机：120%额定电流维持60s
外围接口	端子模拟量输入分辨率	不大于20mV
	端子开关量输入分辨率	不大于2ms
	模拟输入	2路。AI1：0~10V/0~20mA；AI2：-10~10V
	模拟输出	2路。AO0/AO1：0~10V/0~20mA
	数字输入	4路普通输入：最大频率1kHz，内部阻抗3.3kΩ 2路高速输入：最大频率50kHz，支持正交编码器输入，具有测速功能
	数字输出	1路高速脉冲输出，最大频率50kHz 1路Y端子开路集电极输出
	继电器输出	2路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端触点容量：3A/AC250V，1A/DC30V
	扩展接口	E1~E2箱体：2个扩展接口（SLOT1、SLOT2） E3~E14箱体：3个扩展接口（SLOT1、SLOT2、SLOT3）注意：可插入PG卡、可编程扩展卡、通信卡、I/O卡等，但同时只能插入一张同类型的卡。
环境要求及标准	安装方式	支持壁挂式安装、法兰式安装、落地式安装
	运行环境温度	-10~50℃ 注意：40℃以上降额使用。
	防护等级	IP20
	污染等级	2级
	冷却方式	强制风冷
	认证标准	CE
