| 项目 | 两象限 | 四象限 | ||||||||
| 输入 | 电压等级 | AC 3PH | AC 3PH | |||||||
| 3kV | 6kV | 4.16kV | 6kV | 6.6kV | 10kV | 11kV | 6kV | 10kV | ||
| 电压波动范围 | -15%~+10% | |||||||||
| 电压频率 | 50/60Hz；±5% | |||||||||
| 功率因素 | ≧0.97（满载时） | |||||||||
| 系统效率 | ≧96%（满载时） | |||||||||
| 电流谐波 | ≦4% | ≦2% | ≦4% | |||||||
| 输出 | 电压范围 | 0~额定输入电压 | ||||||||
| 频率范围 | 0~120Hz(可定制) | |||||||||
| 电流谐波 | ≦4% | ≦2% | ≦4% | |||||||
| 控制性能 | 控制方式 | 矢量化V/F控制；无PG矢量控制(SVC)；有PG矢量控制(VC) | ||||||||
| 调速比 | 1:50（VF）；1:100（SVC）；1:200（VC） | |||||||||
| 速度控制精度 | ±1%（VF）；±0.4%（SVC）；±0.2%（VC） | |||||||||
| 转矩响应时间 | ＜200ms（SVC）；＜100ms（VC） | |||||||||
| 启动转矩 | 0.5Hz 150%额定转矩(SVC)；0Hz 180%额定转矩(VC) | |||||||||
| 过载能力 | 120%：120s；150%：5s；200%：立即保护 | |||||||||
| 加减速时间 | 0-3600s(可定制) | |||||||||
| 回馈控制方式 | 无 | 同步整流控制技术 | ||||||||
| 回馈能力 | 无 | 100%，即变频器的最大回馈功率与最大输出功率相同 | ||||||||
| 用户端子 | 开关量输入 | 8路数字量输入（可扩展，可编程） | ||||||||
| 开关量输出 | 8路继电器输出（可扩展，可编程） | |||||||||
| 模拟量输入 | 3路：AI1、AI2：0~10V/0~20mA；AI3：-10V~10V | |||||||||
| 模拟量输出 | 4路：AO1、AO2、AO3、AO4：0~10V/0~20mA | |||||||||
| 高速脉冲输入 | 1路：输入范围：0~50kHz | |||||||||
| 高速脉冲输出 | 1路：输出范围：0~50kHz | |||||||||
| 保护 | 系统保护 | 过流、过压、欠压、电机过载、变频器过载、缺相，过热、温控仪故障、门禁故障、通讯故障等 | ||||||||
| 单元保护 | 欠压、过压、电源、过热、输入缺相、VCE故障、电源故障、通讯故障、旁路失败等 | |||||||||
| 人机界面 | 触摸屏 | |||||||||
| 通讯方式 | 支持Ｍodbus协议(提供标准RS485接口)，Profibus和以太网方式可选配 | |||||||||
| 安装方式 | 机柜安装 | |||||||||
| 防护等级 | IP30 | |||||||||
| 噪音等级 | ≤75dB | |||||||||
| 进出线方式 | 下进下出，其他方式选配 | |||||||||
| 冷却方式 | 强制风冷 | |||||||||
| 控制电源 | AC 380V±10% | |||||||||
| MTBF | 50000h | |||||||||
| 环境温度 | -5℃~+40℃, 40℃以上可降额使用，最高运行温度50℃；每升高1℃，降额容量1.5%。温度60℃空载运行 | |||||||||
| 环境湿度 | 5%~95%，无凝露 | |||||||||
| 海拔高度 | 1000m以下，超过1000m需降额使用，每升高100m，降额容量的1% | |||||||||
| 存储环境 | 应存放于无尘、无阳光直射、无可燃或腐蚀性气体、无油污、无水蒸气和振动的场合 | |||||||||
| 振动幅度 | 0.59g以下 | |||||||||

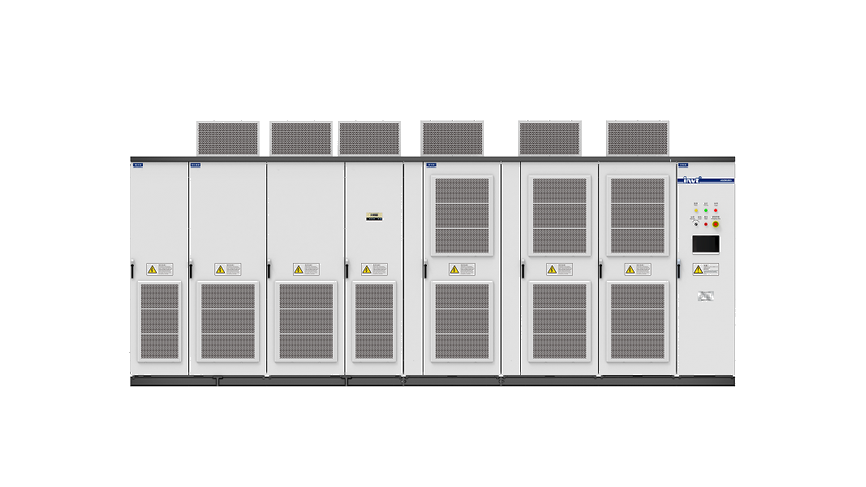

HGDR6000系列
高压变频器
HGDR6000系列高压变频器是深圳市英威腾电气股份有限公司自主研发、设计、生产的高压变频调速装置，集成电机矢量控制算法，具有控制精度高，响应速度快，低频大转矩等特点，十分适用于高压异步电机和同步电机节能调速以及工艺改善，已经广泛应用于钢铁、造纸、空压机等行业应用场合。
·250KVA~17500KVA
·3~11KV
·IP30(其他防护等级定制)
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
强大的电网适应性
- 《中华人民共和国电力行业标准DL/T1648-2016》(高低电压穿越)起草方之一。
- 电网瞬时停电（如切换、打雷）时，“瞬停不停车” 技术能让变频器在限定时间内不因瞬时掉电而停机。
- 电源跌落等瞬时故障恢复后，0.1~1 秒内变频器自动启动并输出设定频率，拖动电机运行至设定状态。
02
全频段转速追踪
- 无论电机处于何种运转状态，都能精准追踪并实现 “飞车启动”—— 停机后通过采集电机反电动势，分析出电机当前运行频率；若是同步机，还需分析转子旋转角度，以此作为初始值启动变频器，达成无冲击的飞车启动效果。
03
优良的低频控制性能
- HGDR6000高压变频器通过死区补偿 + VF 抑制震荡算法，实现：
一、低频下稳定运行
二、低频下大转矩输出
无论是 VF 控制还是矢量控制的变频器，均可在 1Hz 左右输出最大转矩。
04
双路供电，稳定可靠
- 控制系统电源采用双路冗余技术：
一路为用户提供的 AC380V 电源； 另一路由变频器从变压器二次侧内引出； 两路外部电源构成双电源，可实现自动切换。
可选配 UPS，在两路电源同时掉电时，可保证 30min 续电能力。
05
单元旁路
- 功率单元可在发生故障时，通过内部模块 IGBT 实现电子旁路，同时也支持选配外部接触器实现机械旁路。
06
双路供电，稳定可靠
- HGDR6000将单元旁路技术与 AVR 技术结合，支持中性点偏移旁路，使得旁路后的最大电压输出能力对应的转速之内，仍然是可以满载运行的；同时也支持对称旁路。
07
主从控制
- 多电机驱动系统解决方案，能够实现多台电动机调控，达到功率平衡的效果； 光纤环路连接，最多支持 16 台电机实现主从控制，主机可根据现场情况灵活配置。
08
同步切换
- 通过 “锁相追随” 控制技术，实现电机在变频和工频之间平滑无冲击切换； 适用于一拖多和大容量电机软启。
