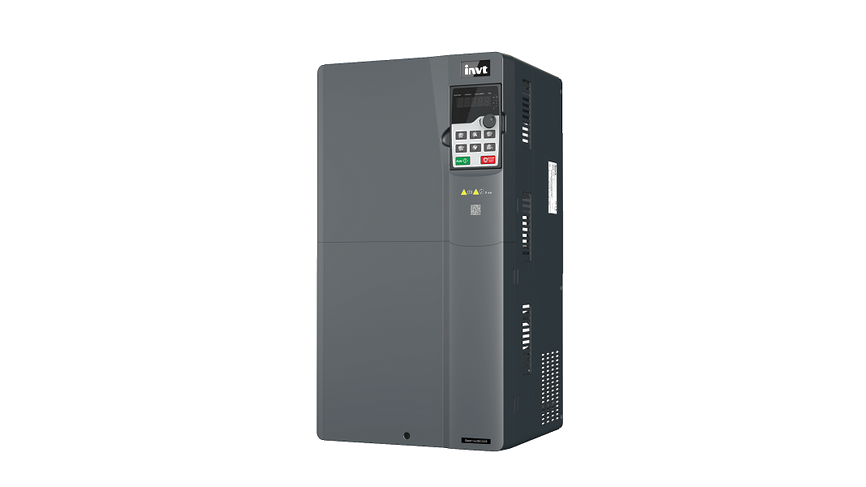

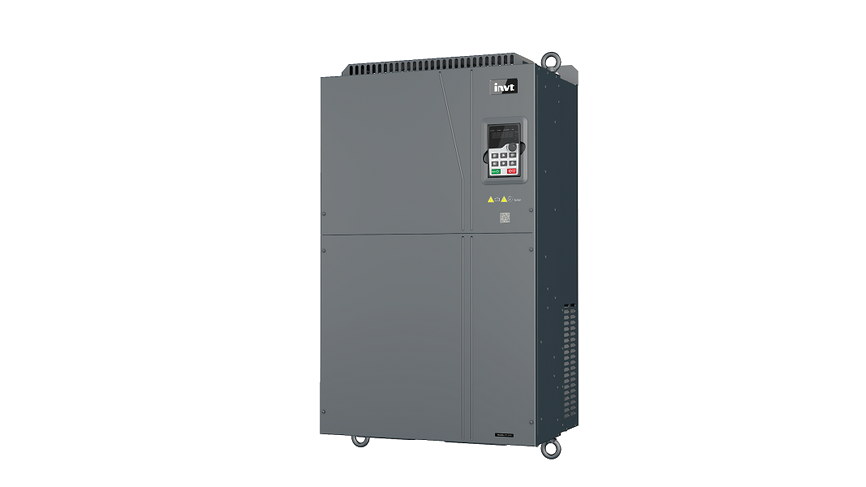

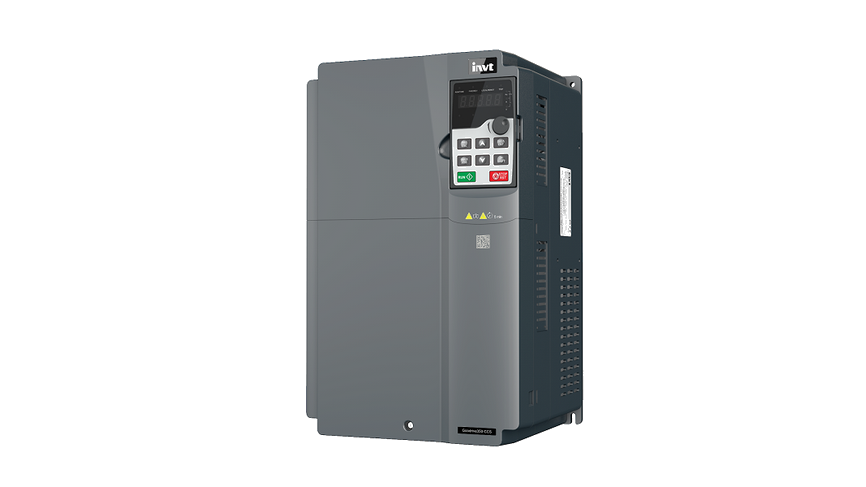

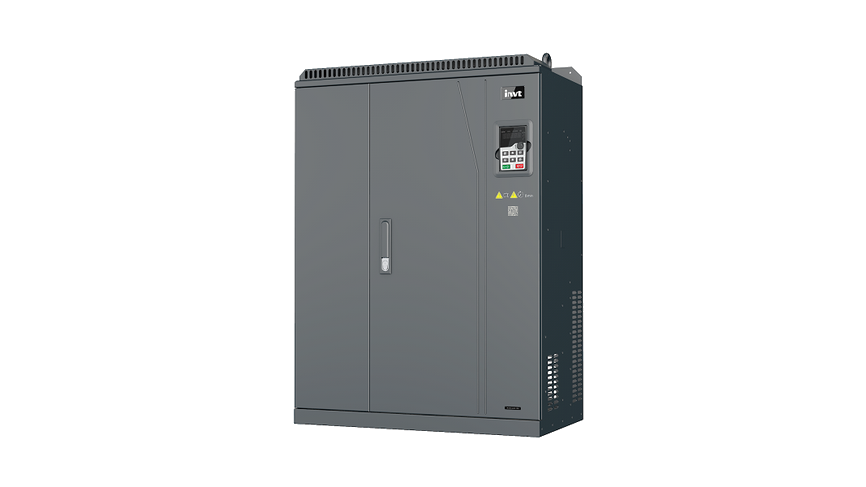

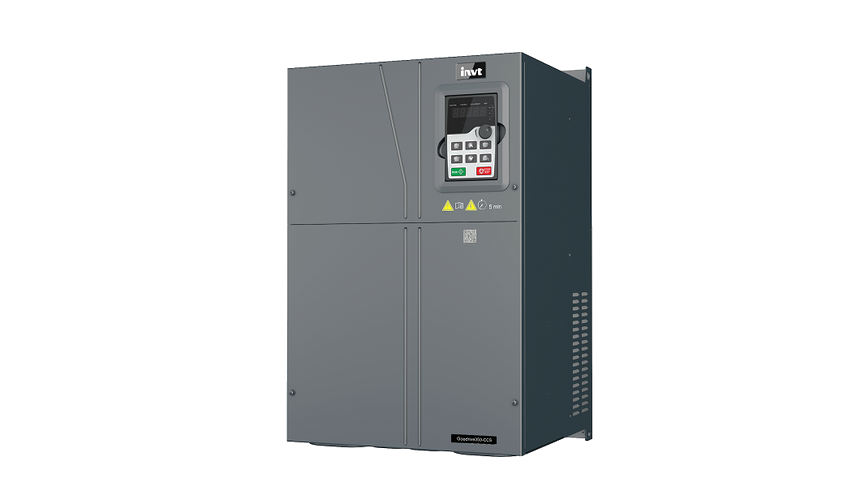

GD350-CCS系列变频器是一款基于GD350平台、针对船舶应用环境开发的船舶专用变频器，集成风机、水泵、起重等专用功能,同时强化产品的可靠性和环境的适应性，满足船舶耐盐雾、振动、湿度、温度、电网晃电等要求，具有扩展能力强、安全保护功能丰富、控制性能优异等特点，满足多样化的应用需求。通过了中国船级社(CCS)认证，满足海工船舶行业的特殊需求。

·30~500kW

·380V

·满足CE、CCS等认证

立即咨询


概述

产品特点

规格参数

资料下载

更多资源

更多支持

立即咨询

产品特点

满足船舶应用环境

- 防盐雾设计、绝缘性能提升、抗振动颠簸。

性能优异

- 全驱全能、性能提升、起动平滑、转矩追踪。

多才易用

- 扩展丰富、支持多种通讯,组网方便、无线调试、支持二次开发、上位机监控与调试、瞬停不停。

起重专用功能

- 具有松绳保护、行程限位、超载保护、3组电机切换、防摇摆功能、轻载升速、锥形转子电机控制、负载高度测量、定位停车、平滑加减速、多种操纵模式、回转控制专用功能。

安全可靠

- 宽电压设计、热仿真分析、机械环境及EMC等全面测试、立风道设计、安全转矩关断。

规格参数

功能描述		规格指标
功率输入	输入电压（V）	AC 3PH 380V~480V额定电压：380V
	输入频率（Hz）	50Hz或60Hz，允许范围47~63Hz
	输入功率因数	30~110kW≥0.9
功率输出	输出电压（V）	0~输入电压


	输出频率（Hz）	0~400Hz
技术控制性能	控制方式	空间电压矢量控制模式无PG矢量控制模式（SVC）有PG矢量控制模式（FVC）
	电机类型	异步电机、永磁同步电机
	调速比	1：200（SVC），1：1000（FVC）
	速度控制精度	±0.2%（SVC），±0.02%（FVC）
	速度波动	±0.3%（SVC），±0.02%（FVC）
	转矩响应	<20ms（SVC），<10ms（FVC）
	转矩控制精度	10%（SVC），5%（FVC）
	起动转矩	异步机：0.25Hz/150%（SVC）同步机：2.5Hz/150%（SVC），0Hz/200%（FVC）

	过载能力	150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒
	制动能力	100%制动功率长期运行，120%制动功率1分钟，160%制动功率10秒
运行控制性能	频率设定方式	数字设定、模拟量设定、脉冲频率设定、多段速运行设定、分级多段速给定、简易PLC设定、PID设定、Modbus通讯设定、PROFIBUS通讯设定等实现设定的组合和设定通道的切换
	自动电压调整功能	当电网电压变化时，能自动保持输出电压恒定
	故障保护功能	提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能



专用功能	制动保护	30kW、37kW、90kW和110kW机型支持制动电阻短路可保护，制动单元短路保护，PB对PE短路保护
	抱闸控制	内置起重专用抱闸逻辑，集成转矩验证、抱闸反馈、零位检测、制动再启动功能，满足起重专用变频器行业标准
	锥形电机控制	启动时提升磁通实现松闸，停机时降低磁通实现抱闸
	轻载升速	闭环模式下：恒功率模式升速/限速，阶梯式限速开环模式下：简易升速模式，轻载时升速到设定的频率，恒功率模式升速/限速，阶梯式限速
	零伺服	闭环模式下，停机时检测负载下溜自动进入零伺服状态，并输出抱闸失灵告警；二级故障时，如果负载下溜，则自动复位故障并进入零伺服状态，输出抱闸失灵告警
	平移防摇	通过选择不同的防摇模式，可满足在有绳长、无绳长、速度控制、位置控制等不同场景下，有效消除平移机构加减速带来负载摇摆的工况
	塔机回转去涡流	内置塔机回转去涡流曲线，实时调整变频加速度，使转矩更加平稳，保证，可消除运行中大臂走走停停与停机时大臂回弹和震荡
	塔机回转抗风	内置塔机回转去涡流曲线和防摇自适应技术，可实时调整变频加速度，使回转机构运行平稳、响应快速；在回转有风环境下，也能很好的消除顺风易滑行和逆风速度达不到给定速度的问题
	松绳保护	吊钩下行过程中若检测为松绳状态时，变频器报出故障或警告，消除运行中挂住或蹲底带来的安全隐患
	上、下限位	限制起重机运行在指定的范围内，超出范围紧急停车并告警
	上、下减速位	减速信号位有效时，起重机运行到慢速区限制运行速度单向限速，如：在上慢速区时，只对上行限速
	负载位置	闭环模式下，利用编码器测量负载位置信息
	主从控制	主从功率平衡，主从速度同步
	起重应用宏	提升、平移、施工升降机、塔机回转，自定义应用宏
	提升平移切换	可切换3组电机参数、控制模式、应用宏
	随压降频	母线电压持续偏低时降低给定频率维持变频器正常输出转矩
	低电压保护	母线电压瞬时降低或停电时变频器快速停车，确保不溜钩，当母线电压恢复后低电压保护功能自动恢复
	低速运行保护	低速超时运行报低速运行保护故障，避免轴冷电机长时间运行过热损坏
	超载保护	闭环模式下，超载时，限制向上提升
	涡流控制	HDO输出PWM波，直接控制涡流
	抱闸反馈	当检测到抱闸控制信号与抱闸反馈信号不一致时，根据抱闸状态进行处理，保障安全
	零位检测	零位信号和运行信号是互斥检测
	转矩验证	松闸之前进行电流或转矩验证，验证成功后运行执行松闸操作，验证失败则报转矩验证故障
	闭环/开环一键切换	编码器故障时，可通过端子切换为开环控制模式运行，同时切换应用参数，停机时响应，运行中不响应
	寸动功能	接收到寸动指令后，变频器可以根据设定值按给定的运行频率和时间自动起动、运行并停止。在此过程中制动器可以在变频器的控制下正常松开关闭，并确保起重机械起停过程的平稳、无溜钩、无异动。
	平稳起升	高速起升时在钢丝绳拉直瞬间限制快速限速，减小起升启动突加负载对起重机的冲击
	设定频率异常保护	抱闸打开后若给定频率低于设定阀值，报设定频率异常故障或警告，避免异常情况下因低速运行出力不足而出现溜车
	电机过热保护	I/O扩展卡可接收电机温度传感器输入（PT100、PT1000和PTC）；同时，AI模拟量也可接收电机温度传感器输入（PT100、PT1000、KTY84、多种型号的PTC），用于电机过热保护
外围接口	端子模拟量输入分辩率	不大于20mV
	端子开关量输入分辩率	不大于2ms
	模拟输入	2路，AI1：0~10V/0~20mA，AI2：-10~10V
	模拟输出	1路，AO1：0~10V /0~20mA
	数字输入	4路普通输入，最大频率1kHz，内部阻抗：3.3kΩ 2路高速输入，最大频率50kHz，支持正交编码器输入，具有测速功能
	数字输出	1路高速脉冲输出，最大频率50kHz 1路Y端子开路集电极输出
	继电器输出	两路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端触点容量：3A/250VAC，1A/30VDC
	扩展接口	三个扩展接口：SLOT1、SLOT2、SLOT3 可扩展PG卡，可编程扩展卡，通讯卡，I/O卡等
I/O扩展卡2	继电器输出	两路可编程继电器输出，触点容量：3A/250VAC，1A/30VDC RO3A常开，RO3C公共端；RO4A常开，RO4C公共端
	数字输入	3路普通输入内部阻抗：6.6kΩ 最大输入频率：1kHz 支持内部电源24V 支持外部电源(-20%)24~48VDC(+10%)、(-10%)24~48VAC(+10%)电压输入双向输入端子，同时支持NPN和PNP接法 1路支持PTC输入，PTC在2.5kΩ动作，且只支持干接点共COM输入
	PT100输入	独立的PT100和PT1000输入： 1、分辨率1°C 2、范围-20°C~150°C 3、检测精度：±3°C 4、支持掉线保护
	PT1000输入	独立的PT100和PT1000输入： 1、分辨率1°C 2、范围-20°C~150°C 3、检测精度：±3°C 4、支持掉线保护
其它	安装方式	支持壁挂式、落地式、法兰式安装三种方式
	运行环境温度	-10~50°C，40°C以上降额使用
	防护等级	IP20
	污染等级	2级
	冷却方式	强制风冷
	直流电抗器	380V 30~110kW标配内置，380V 132kW及以上选配外置
	制动单元	380V 110kW及以下标配内置
	EMC滤波器	可选配内置C3滤波器；如果需要配置C3滤波器，可自行连接跳线J10，配置C3滤波器之后可满足IEC61800-3 C3等级要求；可选配外置滤波器：满足IEC61800-3 C2等级要求
