| 功能描述 | 规格指标 | ||
| 电梯基本特性 | 最大楼层 | 64层 | |
| 最大运行速度 | 6m/s | ||
| 群控数量 | 最大到8台 | ||
| 通讯方式 | 2组CANbus通讯端口,2组Modbus通讯端口 | ||
| 接线端子 | 动力线缆接线端子 | 控制柜三相输入端R、S、T、（N）；L1、L2、L3、(N)。 电机动力线输入端U、V、W。 | |
| 信号线缆接线端子 | 机房安全插件端子，抱闸插件端子，随行线缆端子，井道线缆端子，轿顶照明电源端子，备用I/O端子，备用通讯端子 | ||
| PG卡接口 | 编码器线缆 | ||
| 技术性能特性 | 控制方式 | PG矢量控制 | |
| 过载能力 | 150%额定电流 60s；200%额定电流 10s | ||
| 启动转矩 | PG矢量控制：0Hz/150% | ||
| 速度控制精度 | PG矢量控制：±0.1%最高速度 | ||
| 载波频率 | 1.0kHz～16.0kHz | ||
| 功能特性 | 运行模式 | 快车、检修、返平层、开门再平层、UPS、井道自学习 | |
| 停靠方式 | 以距离为原则，实时生成运行曲线直接停靠 | ||
| 启动转矩补偿 | 采用速度环及位置环两种独立的调节方式 实现无称重装置的平稳启动 | ||
| 主机自学习方式 | 同步机采用带载旋转自学习方式，异步机采用静态自学习方式 | ||
| 井道自学习方式 | 精确记录楼层位置及强迫减速开关位置 | ||
| 自动电压调整 | 当电网电压变化时，能自动保持输出电压恒定 | ||
| 操作与监控 | 控制柜操作面板（有机房） | 设有急停开关，紧急电动开关、紧急电动上下运行按钮 | |
| 控制柜操作面板（无机房） | 井道照明开关、限速器动作复位按钮、电动松闸按钮、备用电源开关 | ||
| 一体机键盘 | 由5位数码管、8个指示灯及5个按键组成，可进行参数查询、参数设置操作 | ||
| 手持键盘 | 可进行参数查询、参数设置操作 | ||
| APP易调软件 | 可进行参数设置及上传下载、故障查询、手动呼梯等操作。 | ||
| 环境 | 环境温度 | 运行环境温度在-10℃～+40℃之间，超过40℃以上须降额使用，最高不超过50℃。超过40℃环境温度，每升高1℃，降额4%。 | |
| 环境湿度 | 空气的相对湿度≤90%，无凝露。 | ||
| 海拔高度 | DSC160B电梯控制柜安装在海拔高度1000m以下时，可以运行在其额定功率，当海拔高度超过1000m后，驱动器功率需要降额使用，每升高100 m降额1 %，最高4000 m。 | ||
| 控制柜工作区域高度 | 有机房控制柜机房工作区域净高不小于2.5 m。 | ||
| 控制柜前工作区域 | 为了检查和维修，需要在柜前空出一块0.5 m×0.7 m的水平净空面积。 | ||
| IP等级 | IP20 | ||
| 控制柜标准电气规格 | 安全回路电源规格 | AC/DC 110V，0.5A | |
| 系统24V电源规格 | DC24V，6A | ||
| 抱闸电源输出规格 | DC110V，5A | ||
| 限速器线圈控制电源规格 | AC220V | ||

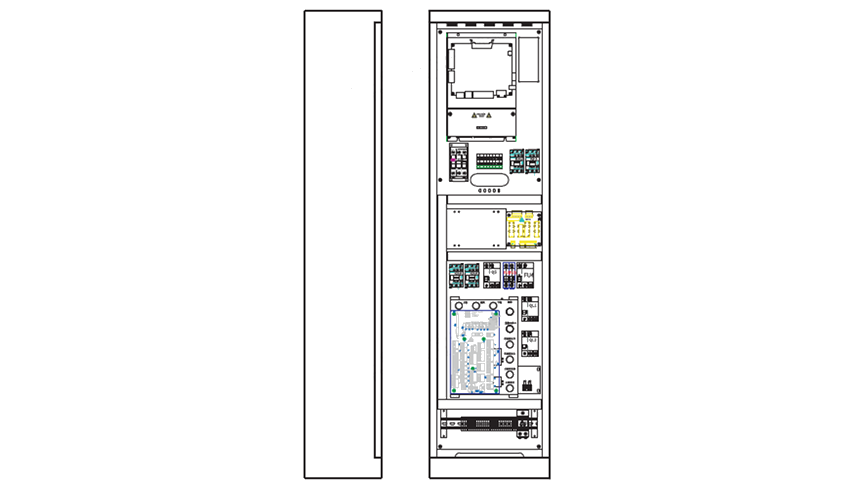

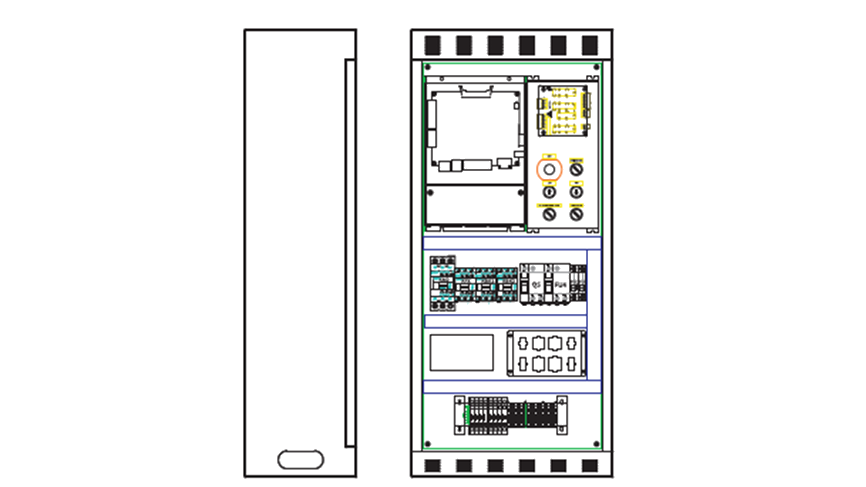

DSC160B系列电梯一体控制柜
DSC160B电梯一体控制柜和EC160B一体机和是英威腾最新推出的通用化、智能化、系统集成化产品，采用先进的变频矢量技术、智能化电梯控制技术、网络通讯技术，将电梯的驱动、控制、管理有机地结合在一体，在可靠性、易用性、经济性、开放式功能设计等方面都有了全方位的改善和提升。
·7.5-55kW, 有机房
·7.5-30kW, 无机房
·最高支持64层
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
简单易用
- 拼装式模块化设计，主板+接口板设计，接线简单、调试方便（支持手机APP和操作器调试，支持轿厢内调试），模块化设计可方便更换控制柜部件，降低维修成本。
02
兼容集成
- 兼容市场主流产品接口、功能和和软件调试，兼容RS485和CAN内外呼通讯，兼容开关量UCMP和电子UCMP（单、双门）配置，切换部件零成本。
03
数字化智能化
- 支持物联网模块接入，APP嵌入i-ESM物联网管控平台。外呼板物理楼层自适应，兼具数据黑匣子功能，抱闸力智能检测，门逻辑自学习等功能。
04
静音舒适
- 先进的转矩脉动抑制技术，死区补偿技术、电流采样技术、电流环控制技术、，接触器采用静音盒设计，提升运行舒适感及减小主机运行噪音。
