| 项目 | 规格指标 | ||
| 性能控制 | 控制方式 | 0:VF 控制模式;1:无 PG 矢量控制模式;2:PG矢量控制模式 | |
| 速度控制精度 | 编码器模式下:+0.05% | ||
| 起动转矩 | 异步机:0.25Hz/150%(无PG矢量控制) 同步机:2.5Hz/150%(无PG矢量控制)，0Hz/200%(有PG矢量控制) | ||
| 频率分辨率 | 0.01Hz | ||
| 电流分辨率 | 0.01A | ||
| 过载能力 | 150%额定电流维持 60s 180%额定电流维持 10s | ||
| 主要功能 | 交流永磁同步机下，支持电机带载角度学习 异步电机下，支持空载和带载方式调谐电机参数 支持开环点动运行 | ||
| 支持故障自诊断功能 到位检测支持力矩检测，支持限位开关检测 | |||
| 支持受阻识别快速判断 驱动器过载保护:额定电流 150%，60s保护;180%，10s保护 | |||
| 支持驱动器过压保护、欠压保护、过流保护、输出缺相保护、相间短路保护等保护功能 支持自动演示功能 | |||
| 防护等级 | |||
| IP20 | |||
| 运输工具 | 在标准包装箱中，可采用汽车、火车、飞机、轮船等相近的工具运输 | ||
| 运输振动 | |||
| 正弦振动 9~200Hz 时，15m/s2(1.5g) | |||
| 配套 | 配套同步电机、门机辅件 | ||

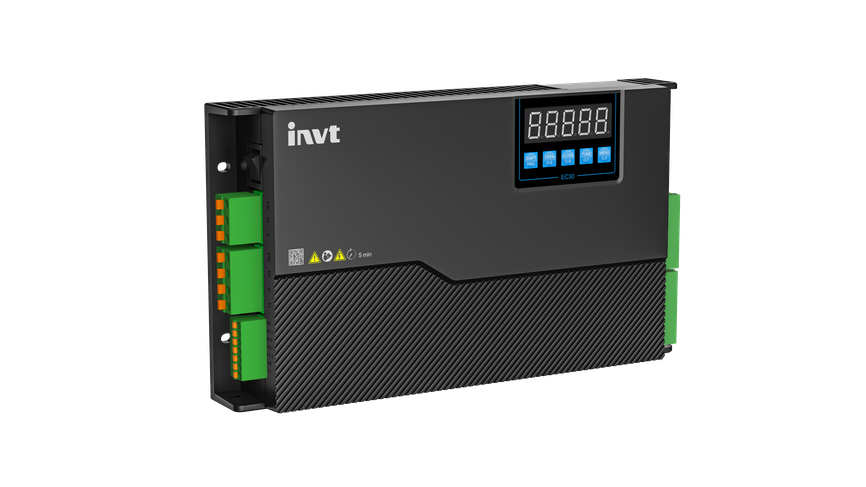

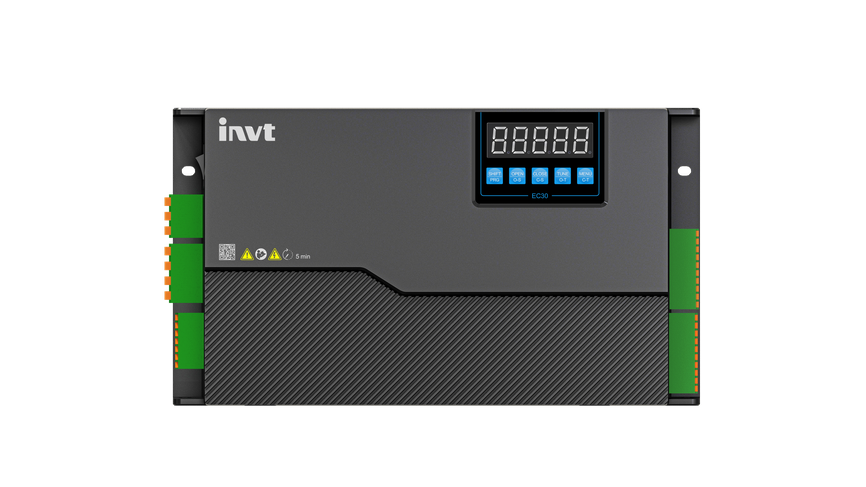

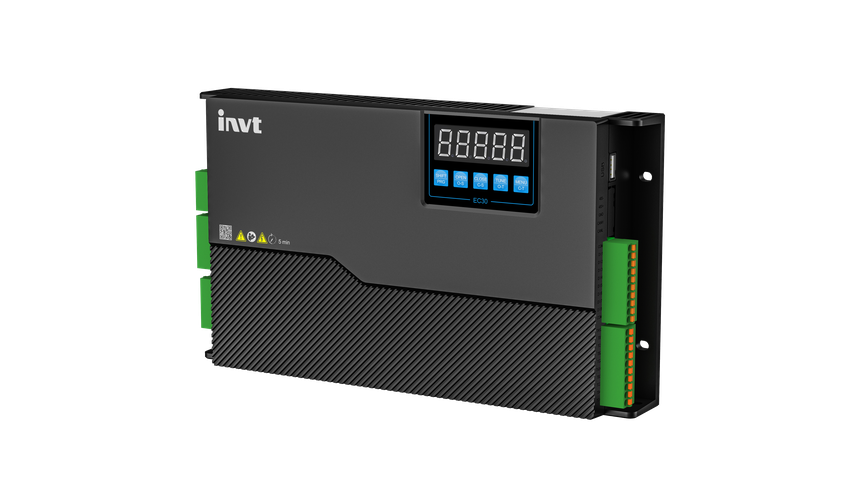

EC30系列门机控制器
EC30门机控制器是针对电梯门系统的一款专业化门机驱动控制器，该控制器支持同、异步电机控制;外观结构更加轻量化、小型化,超薄塑胶壳体设计,满足机械结构任意位置安装;是集通讯控制、网络控制、驱动控制于一体的款通用型门机控制器;产品适用范围广泛，满足各类电梯门系统控制。
·0.2kW
·速度控制精度: ±0.05%
·IP20
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
简单易用
- 支持App端程序烧录及功能调试
- 全脉冲模式及脉冲丢失情况下智能处理
- 一键调试、遇阻自识别、自动演示、工况自适应
- 开关门曲线自动生成，无需修改曲线参数
02
安全可靠
- 断电防夹人
- 开、关门受阻保护
- 加速、减速、恒速过流过压保护
- 缺相、短路保护
03
功能亮点
- 门电机噪音控制
- 过温降载频
- 开放协议
04
检测认证
- 多种可靠性验证
- 符合CE自我宣称认证
