| 功能描述 | 规格指标 | ||
| 功率输入 | 输入电压（V） | AC 3PH 380V~480V 额定电压：380V | |
| 输入电流（A） | 请参考“产品额定值” | ||
| 输入频率（Hz） | 50Hz或60Hz，允许范围47~63Hz | ||
| 输入功率因数 | 30~110kW≥0.9 | ||
| 功率输出 | 输出电压（V） | 0～输入电压 | |
| 输出电流（A） | 请参考“产品额定值” | ||
| 输出功率（kW） | 请参考“产品额定值” | ||
| 输出频率（Hz） | 0～400Hz | ||
| 技术控制性能 | 控制方式 | 空间电压矢量控制模式 无PG矢量控制模式 | |
| 电机类型 | 异步电机 | ||
| 调速比 | 1：200（无PG矢量控制） | ||
| 速度控制精度 | ±0.2%（无PG矢量控制） | ||
| 速度波动 | ±0.3%（无PG矢量控制） | ||
| 转矩响应 | <20ms（无PG矢量控制） | ||
| 转矩控制精度 | 10%（无PG矢量控制） | ||
| 起动转矩 | 异步机：0.25Hz/150%（无PG矢量控制） | ||
| 过载能力 | G型机：150%额定电流1分钟，180%额定电流10秒 P型机：110%额定电流1分钟 每5min允许过载一次 | ||
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、通讯设定等可实现设定的组合和设定通道的切换 | |
| 自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | ||
| 故障保护功能 | 提供多种故障保护功能：过流、过压、欠压、过温、缺相、过载等 | ||
| 转速追踪再启动功能 | 实现对旋转中的电机的无冲击平滑启动 | ||
| 外围接口 | 端子模拟量输入分辩率 | 不大于20mV | |
| 端子开关量输入分辩率 | 不大于2ms | ||
| 模拟输入 | 2路，AI1：0~10V/0~20mA，AI2：-10~10V | ||
| 模拟输出 | 2路，AO1：0~10V /0~20mA | ||
| 数字输入 | 5路普通输入，最大频率1kHz，内部阻抗：3.3kΩ 1路高速输入，最大频率50kHz | ||
| 数字输出 | 1路Y端子开路集电极输出，与S4共用端子，通过跳线选择功能 | ||
| 继电器输出 | 两路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端 触点容量：3A/250VAC，1A/30VDC | ||
| 扩展接口 | 2个扩展接口：SLOT1、SLOT2 可扩展通讯卡，I/O卡，24V供电卡等 | ||
| 其它 | 安装方式 | 支持壁挂式、落地式、法兰式安装三种方式 | |
| 运行环境温度 | -10~50°C，40°C以上降额使用 | ||
| 防护等级 | T1~T9箱体机型：IP20 T10~T12箱体机型：IP00 | ||
| 污染等级 | 2级 | ||
| 冷却方式 | 0R7G/1R5P:自然风冷 其它机型：强制风冷 | ||
| 直流电抗器 | T12箱体机型标配内置 | ||
| 制动单元 | T1~T5箱体机型：标配内置 T6~T8箱体机型：选配外置 | ||
| EMC滤波器 | T9~T12箱体机型标配内置C3滤波器； 配置C3滤波器之后可满足IEC61800-3 C3等级要求； 可选配外置滤波器：满足IEC61800-3 C2等级要求 | ||

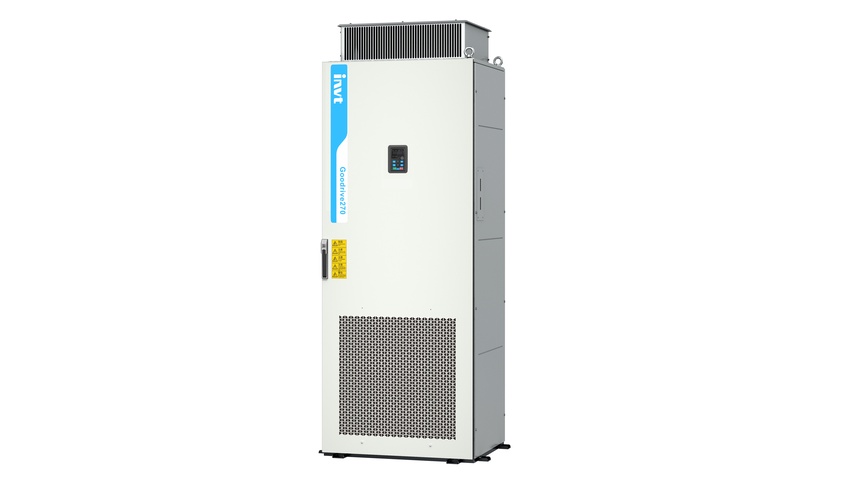

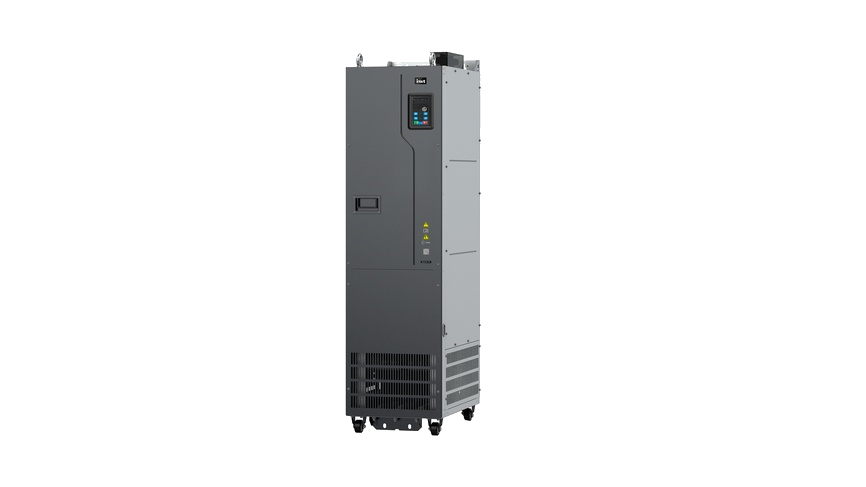

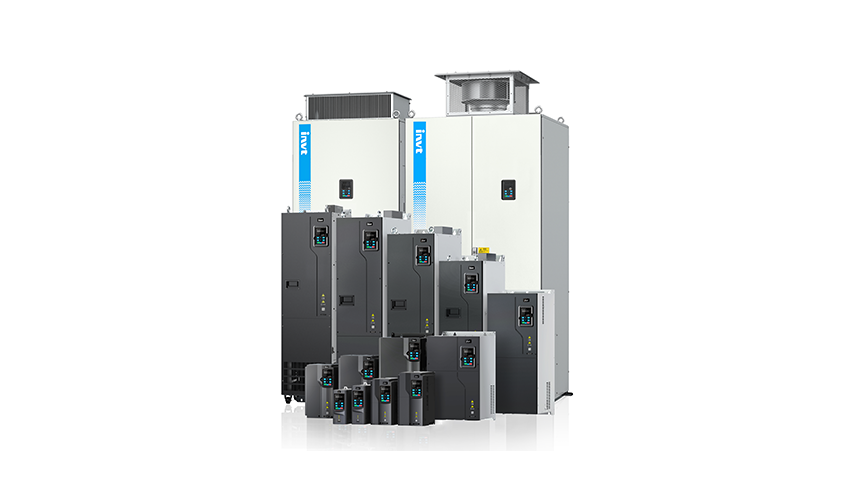

GD290系列
低压多功能通用型变频器
GD290系列变频器是一款低压多功能通用型变频器，功率范围涵盖0.75kW到500kW（380-480V），具有优异的电机驱动性能，可广泛应用于市政、化工、暖通、纺织、食品、包装等行业的恒转矩和变转矩负载类型设备。
·0.75-500kW
·支持G/P两种负载
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
便捷易用
- 380-480V输入电压设计，适应全球电网
- 书本型设计，节省安装空间
- 支持丰富的工业通讯/IO扩展
- 支持24V供电卡，调试安全方便
- 支持LCD键盘，调试直观，效率高
- 最大支持110Kw内置制动单元，显著节省空间与系统成本
- 内置多泵轮循等供水专用功能，减少人工干预
02
可靠耐用
- 内置可满足50米长电机线的C3滤波器(T9-T12箱体)，提高EMC性能
- 内置直流电抗器（T12箱体），抑制谐波，提升系统稳定性
- 核心电路板加厚三防，提升在粉尘和腐蚀性气体环境下的适应性
- 满足CE认证，符合RoHS指令
03
节能高效
- 搭载全新开发的ECO节能控制算法，动态匹配负载需求，有效消减空载及轻载运行能耗
- 支持智能休眠模式，按需启停，优化全周期能效
