| 功能描述 | 规格指标 | ||
| 功率输入 | 额定输入电压(V) | 单相 220V(-15%)～240V(+10%) 三相220V（－15%）－240V（+10%） 三相380V（－15%）－440V（+10%） | |
| 额定输入电流(A) | 请参考”产品额定值” | ||
| 额定输入频率(Hz) | 50Hz 或 60Hz，允许范围 47～63Hz | ||
| 功率输出 | 额定电机容量(kW) | 请参考“产品额定值” | |
| 额定输出(kVA) | 请参考”产品额定值” | ||
| 额定电流(A) | 请参考”产品额定值” | ||
| 额定输出电压(V) | 等于输入电压，误差小于5% | ||
| 技术控制性能 | 控制方式 | V/f控制 | |
| 最大输出频率 | 400Hz | ||
| 调速比 | 1:100 | ||
| 过载能力 | 150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒 | ||
| 模拟量输入分辨率 | 不大于20mV | ||
| 端子开关量输入分辨率 | 不大于2ms | ||
| 外围接口 | 模拟输入 | 1路0~10V或0~20mA | |
| 模拟输出 | 1路0~10V 或0~20mA | ||
| 数字输入 | 5路普通输入，最大频率1kHz | ||
| 数字输出 | 1路Y1端子输出 （与普通数字量输入共用），1路可编程继电器输出 | ||
| 通讯 | 485通讯 | ||
| 其他 | 安装方式 | 壁挂安装 | |
| 运行环境温度 | -10～50℃，40℃以上降额使用 | ||
| 冷却方式 | 单/三相 230V 0.2～0.75KW 自然冷却； 单/三相 220V 1.5～2.2KW，三相380V 0.75～2.2KW强制风冷 | ||
| 故障保护功能 | 提供十几种故障保护功能：过流、过压、欠压、过温、过载等保护功能 | ||
| 制动单元 | 标配内置 | ||

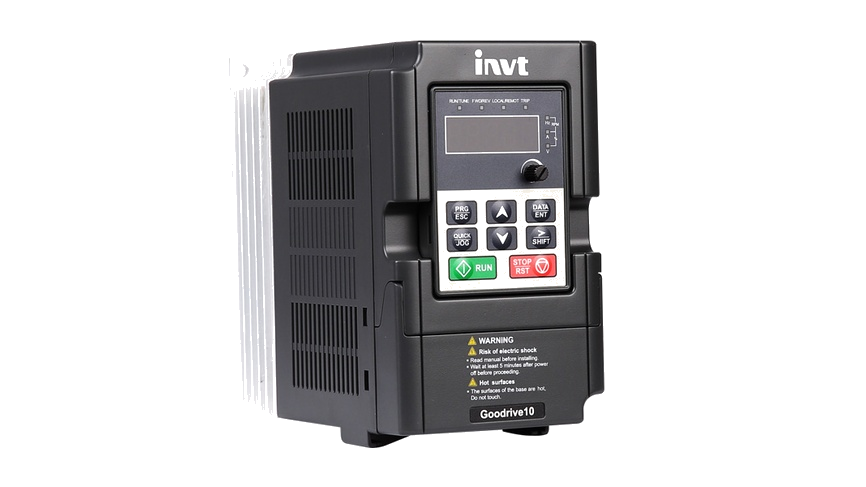

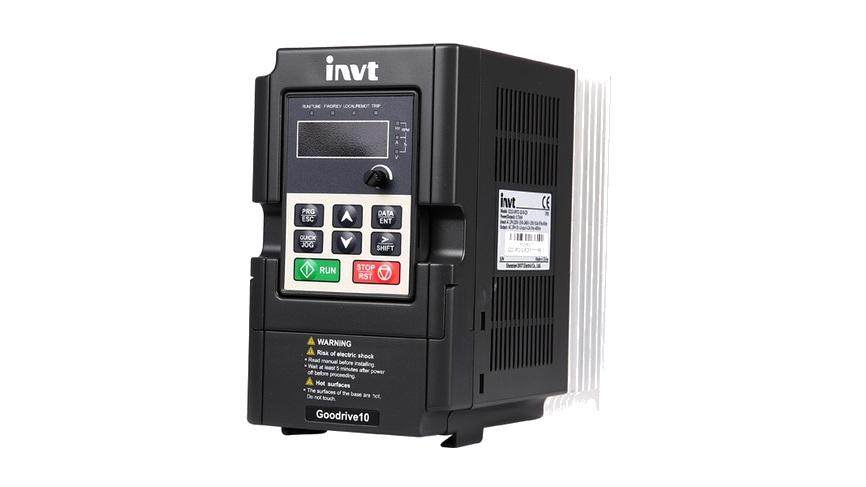

GD10系列
迷你变频器
GD10系列迷你变频器定位为小功率OEM配套市场的普通应用场合，采用矢量化的V/f控制技术，具有PID、多段速、直流制动、Modbus通讯等多种常用功能，功能齐全，体积更小，可进一步减少安装空间。
·0.2-2.2kW
·CE,EAC
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
矢量化V/F控制
02
自然散热，可应用于多棉絮、粉尘的场合
03
迷你型设计，节省客户安装空间
04
标配带电位器并且可外引LED键盘
05
产品设计严格遵循IEC国际标准，并满足CE认证测试要求
06
设置多种常用功能，满足应用需求
- 标配Modbus通讯
- 内置PID
- 具有16段速控制
- 可进行多点V/F曲线设置
- 具有多功能输入输出端口，并且开关量可设置延时时间
- 具有过流、过压、欠压、过温、过载等保护功能，并且可以保存故障信息
- 具有直流制动、磁通制动、电阻能耗制动
- 过流失速，过压失速，负载适应性更强
