| 功能描述 | 规格指标 | ||
| 功率输入 | 输入电压（V） | AC 3PH 380~480V额定电压：380V | |
| 允许电压暂态波动 | -15%~+10% | ||
| 输入电流（A） | 参考“GD270额定参数表” | ||
| 输入频率（Hz） | 50Hz或60Hz，允许范围47~63Hz | ||
| 功率输出 | 输出电压（V） | 0~输入电压 | |
| 输出电流（A） | 参考“GD270额定参数表” | ||
| 输出功率（kW） | 参考“GD270额定参数表” | ||
| 输出频率（Hz） | 0~400Hz | ||
| 技术控制性能 | 控制方式 | 空间电压矢量控制模式，无PG矢量控制模式 | |
| 电机类型 | 异步电机、永磁同步电机 | ||
| 调速比 | 异步机1：200（SVC），同步机1：20（SVC） | ||
| 速度控制精度 | ±0.2%（无PG矢量控制） | ||
| 速度波动 | ± 0.3%（无PG矢量控制） | ||
| 转矩响应 | <20ms（无PG矢量控制） | ||
| 转矩控制精度 | ±10%（无PG矢量控制） | ||
| 过载能力 | 110%额定电流1分钟，每5分钟允许过载1次 | ||
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、通讯设定等。可实现设定的组合和设定通道的切换。 | |
| 自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | ||
| 故障保护功能 | 提供多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能 | ||
| 转速追踪再起动功能 | 实现对旋转中的电机的无冲击平滑起动 | ||
| 外围接口 | 端子模拟量输入分辩率 | 不大于20mV | |
| 端子开关量输入分辩率 | 不大于2ms | ||
| 模拟输入 | 2路，AI1：0(2)~10V/0(4)~20mA，AI2：-10~10V | ||
| 模拟输出 | 2路，AO0/AO1：0(2)~10V/0(4)~20mA | ||
| 数字输入 | 5路普通输入，最大频率1kHz，内部阻抗：3.3kΩ 1路高速输入，最大频率50kHz | ||
| 数字输出 | 1路Y端子开路集电极输出，与S4共用端子，通过跳线选择功能。 | ||
| 继电器输出 | 1路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 触点容量：3A/AC250V，1A/DC30V | ||
| 扩展接口 | 2个扩展接口：SLOT1、SLOT2 可扩展通讯卡，I/O卡等 | ||
| 其它 | 安装方式 | 支持壁挂式、落地式、法兰式安装三种方式 | |
| 运行环境温度 | -10~50℃，40℃以上降额使用 | ||
| 防护等级 | 200kW及以下机型：IP20 220kW及以上机型：IP00 | ||
| 污染等级 | 2级 | ||
| 冷却方式 | 1.5kW：自然风冷 2.2Kw(含)以上：强制风冷 | ||

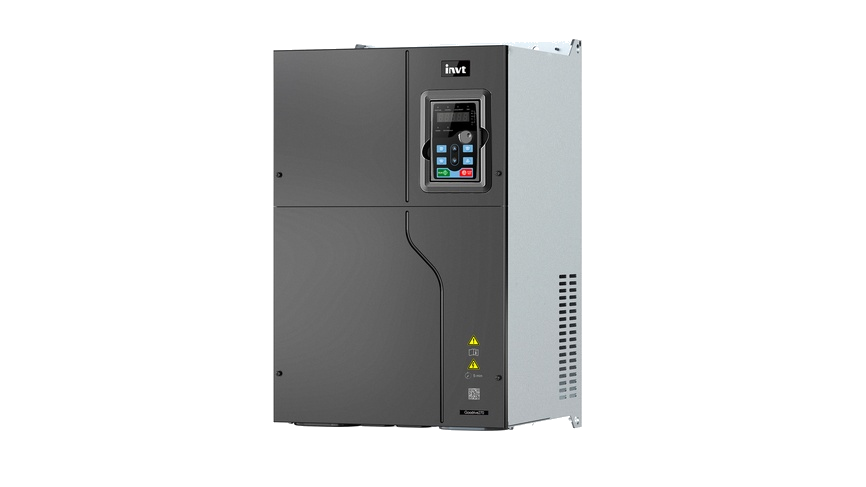

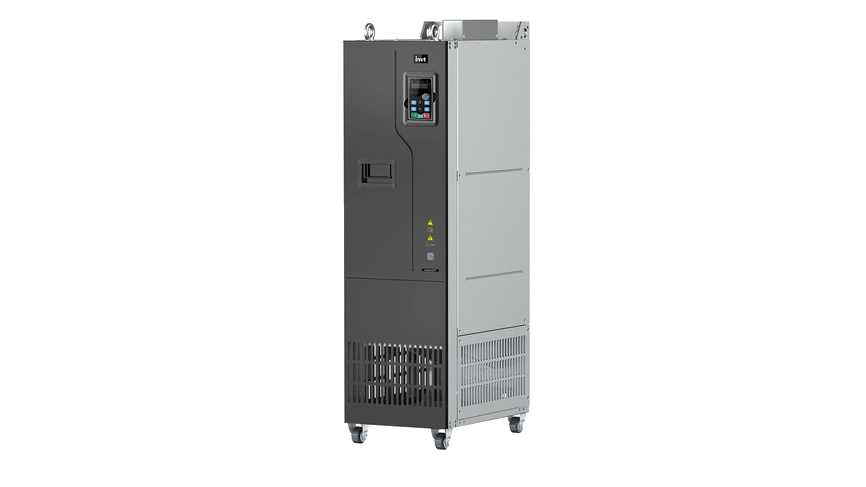

GD270系列
风机水泵专用变频器
GD270是英威腾Goodrive系列的新成员，内置风机和水泵行业应用功能，采用了优异的矢量控制算法以及节能技术，可以轻松驱动风机、水泵等负载，可应用于污水处理、市政供水供暖、暖通空调等行业。
·0.75-500kW
·搭载ECO节能控制算法
视频
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
高效节能
- 搭载全新研发的ECO节能控制算法，确保在低动态负载下实现最佳性能和最低损耗，优化输出功率。
- 支持永磁同步电机，使驱动系统更高效，为用户节省运行成本。
02
便捷易用
- 内置风机、水泵及HVAC专用功能，即开即用，有效提高调试效率。
- 支持清淤、多泵控制功能，有效降低日常维护工作量并简化控制系统，降低成本。
03
可靠稳定
- 380-480V宽电压设计，有效应对电网波动，提升产品电网适应性。
- 满足3C3和3S3防护等级，大大提高恶劣环境应用的可靠性。
04
灵活配置
- 可选配内置直流电抗器和输出交流电抗器，满足不同场景的谐波要求。
- 支持主流的工业总线扩展（Profibus-DP、Profinet、CANopen、Ethernet/IP、Modbus-TCP），按需配置。
