| 功能描述 | 规格指标 | ||
| 功率输入 | 输入电压（V） | -4机型：三相 380V(-15%)~440V(+10%) | |
| 输入频率（Hz） | 50Hz或60Hz，允许范围47~63Hz | ||
| 功率输出 | 输出电压（V） | 0~输入电压 | |
| 输出频率（Hz） | 0~400Hz | ||
| 技术控制性能 | 控制方式 | 空间电压矢量控制模式，无PG矢量控制模式(SVC)，有PG矢量控制模式(FVC) | |
| 电机类型 | 异步电机、永磁同步电机 | ||
| 调速比 | 异步机1：200（SVC），同步机1：20（SVC），1：1000（FVC） | ||
| 速度控制精度 | ±0.2%（SVC），±0.02%（FVC） | ||
| 速度波动 | ±0.3%（SVC） | ||
| 转矩响应 | <20ms（SVC），<10ms（FVC） | ||
| 转矩控制精度 | 10%（SVC），5%（FVC） | ||
| 起动转矩 | 异步机：0.25Hz/150%（SVC） 同步机：2.5 Hz/150%（SVC） 0Hz/200%（FVC） | ||
| 过载能力 | G型机：150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒 P型机：120%额定电流1分钟 | ||
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、Modbus通讯设定、PROFIBUS通讯设定等 实现设定的组合和设定通道的切换 | |
| 自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | ||
| 故障保护功能 | 提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能 | ||
| 转速追踪再起动功能 | 实现对旋转中的电机的无冲击平滑起动 | ||
| 瞬停不停功能 | 电网瞬间跌落时，通过回馈能量运行而不停机 | ||
| 两组电机切换功能 | 支持两组电机参数，可实现电机切换控制 | ||
| 外围接口 | 端子模拟量输入分辩率 | 不大于20mV | |
| 端子开关量输入分辩率 | 不大于2ms | ||
| 模拟输入 | 2路，AI1：0~10V/0~20mA，AI2：-10~10V | ||
| 模拟输出 | 1路，AO1：0~10V /0~20mA | ||
| 数字输入 | 4路普通输入，最大频率1kHz，内部阻抗：3.3kΩ 2路高速输入，最大频率50kHz，支持正交编码器输入，具有测速功能 | ||
| 数字输出 | 1路高速脉冲输出，最大频率50kHz 1路Y端子开路集电极输出 | ||
| 继电器输出 | 两路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端 触点容量：3A/AC250V，1A/DC30V | ||
| 扩展接口 | 三个扩展接口：SLOT1、SLOT2、SLOT3 可扩展PG卡，可编程扩展卡，通讯卡，I/O卡等 | ||
| 其它 | 安装方式 | 支持壁挂式、法兰式安装两种方式 | |
| 运行环境温度 | -10~50°C，40°C以上降额使用 | ||
| 防护等级 | IP55 | ||
| 冷却方式 | 强制风冷 | ||
| 制动单元 | 37kW（含）以下标配内置，45~110kW选配内置，机型后加“-B”表示，例：GD350-045G/055P-45-AS-B。 | ||
| EMC滤波器 | 全系列产品传导发射可以满足IEC/EN 61800-3 C3等级要求，-AS产品满足C3 30m电机线长要求 可选配外置滤波器：传导发射可以满足IEC/EN 61800-3 C2等级要求 备注：遵守手册附录所要求的EMC规范，电机和电机电缆按照手册附录中规定的技术要求选择 | ||
| STO认证等级 | 满足SIL2等级 | ||

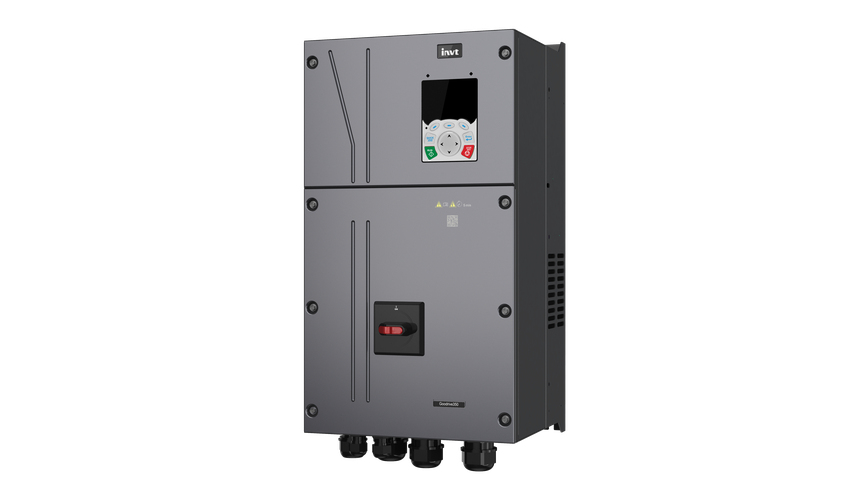

GD350-IP55系列
高防护多功能变频器
GD350-IP55系列⾼防护多功能变频器，为最恶劣的用户环境提供最佳防护体验。标配多功能液晶键盘，集永磁同步电机与异步电机驱动于一体，集速度、转矩、位置控制于一体，兼具易用性、卓越性能和高扩展性。
·0.4~110kW
·380V
·IP55防护等级
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
IP55专业防护，寿命更长
- 防护性能提升，TUV IP55防护认证，适用于各种粉尘水汽较为严苛的工况。
02
节省安装空间及系统成本20%
- 标配交流输入开关，可替代电控柜，化繁为简，节省客户安装空间及系统成本，全系可选配无内置开关。
03
功能丰富，适用性更强
- 标配内置C3（电机线长≥30m）滤波器，优异的EMC性能，支持STO、二次开发、多种通讯、无线调试、多种扩展卡等，满足多样需求。
