| 功能描述 | 规格指标 | ||
| 功率输入 | 输入电压（V） | AC 3PH 380V(-15%)~440V(+10%) 额定电压：380V AC 3PH 520V(-15%)~690V(+10%) 额定电压：660V | |
| 输入频率（Hz） | 50Hz或60Hz，允许范围47~63Hz | ||
| 功率输出 | 输出电压（V） | 0~输入电压 | |
| 输出频率（Hz） | 0~400Hz | ||
| 技术控制性能 | 控制方式 | 空间电压矢量控制模式，无PG矢量控制模式(SVC)，有PG矢量控制模式(FVC) | |
| 电机类型 | 异步电机、永磁同步电机 | ||
| 调速比 | 异步机1：200（SVC），同步机1：20（SVC），1：1000（FVC） | ||
| 速度控制精度 | ±0.2%（SVC），±0.02%（FVC） | ||
| 速度波动 | ± 0.3%（SVC） | ||
| 转矩响应 | <20ms（SVC），<10ms（FVC） | ||
| 转矩控制精度 | 10%（SVC），5%（FVC） | ||
| 起动转矩 | 异步机：0.25Hz/150%（SVC） 同步机：2.5 Hz/150%（SVC） 0Hz/200%（FVC） | ||
| 过载能力 | 150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒 | ||
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、Modbus通讯设定、PROFIBUS通讯设定等； 可实现设定的组合和设定通道的切换 | |
| 自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | ||
| 故障保护功能 | 提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能 | ||
| 转速追踪再起动功能 | 实现对旋转中的电机的无冲击平滑起动 注意：4kW（含）以上具有该功能 | ||
| 瞬停不停功能 | 电网瞬间跌落时，通过回馈能量运行而不停机 | ||
| 两组电机切换功能 | 支持两组电机参数，可实现电机切换控制 | ||
| 外围接口 | 端子模拟量输入分辩率 | 不大于20mV | |
| 端子开关量输入分辩率 | 不大于2ms | ||
| 模拟输入 | 2路，AI1：0~10V/0~20mA，AI2：-10~10V | ||
| 模拟输出 | 1路，AO1：0~10V/0~20mA | ||
| 数字输入 | 4路普通输入，最大频率1kHz，内部阻抗：3.3kΩ 2路高速输入，最大频率50kHz，支持正交编码器输入，具有测速功能 | ||
| 数字输出 | 1路高速脉冲输出，最大频率50kHz 1路Y端子开路集电极输出 | ||
| 继电器输出 | 两路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端 触点容量：3A/AC250V，1A/DC30V | ||
| 扩展接口 | 三个扩展接口：SLOT1、SLOT2、SLOT3（7.5KW及以上的控制板） 可扩展PG卡，可编程扩展卡，通讯卡，I/O卡等 | ||
| 其它 | 安装方式 | 支持壁挂式、落地式、法兰式安装三种方式 | |
| 运行环境温度 | -10~50°C，40°C以上降额使用 | ||
| 防护等级 | IP20 | ||
| 污染等级 | 2级 | ||
| 冷却方式 | 强制风冷 | ||
| 制动单元 | 380V 11kW~75kW（含）标配内置 660V选配外置 | ||
| EMC滤波器 | 380V全系列产品传导发射可以满足IEC/EN 61800-3 C3等级要求 可选配外置滤波器：传导发射可以满足IEC/EN 61800-3 C2等级要求 备注：遵守手册附录所要求的EMC规范，电机和电机电缆按照手册附录中规定的技术要求选择。 | ||

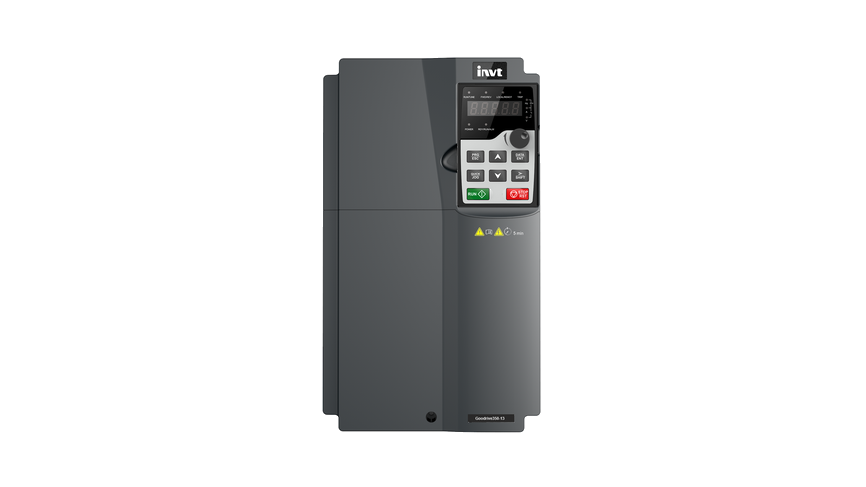

GD350-13系列
抽油机专用变频器
GD350-13系列变频器实现了同步电机驱动与异步电机驱动的一体化，集成了塔式、游梁式、直驱螺杆泵等不同类型抽油机的控制于一体，同时强化产品的可靠性和环境的适应性以及客户化和行业化的设计，具有功能更优化，控制性能更优异，应用更灵活等特点。
·11~75kW
·380~690V
·满足CE、EAC等认证
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
适配多种类型抽油机
集成游梁式、塔式、直驱螺杆泵等各类型抽油机专用控制功能。
01
节能增效
时根据负载变化减少无功功率，较上一代产品节约电能20%以上。可分别设定上下行速度，在相同的时间内进行更多的冲次。可根据监测数据自动调整，使设备精准运行，提高生产效率。
02
减少维护成本
支持矿井监视功能，新增抽平衡率检测、动液面检测等抽油机专用功能，实时监测井矿状态，能及时发现井矿设备的潜在问题，便于提前安排维护，避免停车损失、同时减少维修成本。
03
自动化排采，保障设备安全
可通过外部信号或者时间设定进入休眠及唤醒状态，可在最佳平衡位置进行低功耗摇摆动作，减少因设备异常启动导致的安全事故风险。
04
