| 功能描述 | 规格指标 | ||
| 功率输入 | 输入电压（V） | AC 3PH 380V（-15%）~440V（+10%）额定电压：380V | |
| 输入频率（Hz） | 50Hz或60Hz，允许范围47~63Hz | ||
| 功率输出 | 输出电压（V） | 0~输入电压 | |
| 输出频率（Hz） | 0~400Hz | ||
| 技术控制性能 | 控制方式 | 空间电压矢量控制模式，无PG矢量控制模式（SVC），有PG矢量控制模式（FVC） | |
| 电机类型 | 永磁同步电机 | ||
| 调速比 | 同步机1：20（SVC），1：1000（FVC） | ||
| 速度控制精度 | ±0.2%（SVC），±0.02%（FVC） | ||
| 速度波动 | ± 0.3%（SVC） | ||
| 转矩响应 | <20ms（SVC），<10ms（FVC） | ||
| 转矩控制精度 | 10%（SVC），5%（FVC） | ||
| 起动转矩 | 同步机：2.5 Hz/150%（SVC） 0Hz/200%（有PG矢量控制） | ||
| 过载能力 | 启动时峰值电流过载100ms； 无过载电流长期运行 | ||
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、Modbus通讯设定、PROFIBUS通讯设定等； 可实现设定的组合和设定通道的切换 | |
| 自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | ||
| 故障保护功能 | 提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能 | ||
| 转速追踪再起动功能 | 无转速追踪功能 | ||
| 外围接口 | 端子模拟量输入分辩率 | 不大于20mV | |
| 端子开关量输入分辩率 | 不大于2ms | ||
| 模拟输入 | 2路，AI1：0~10V/0~20mA，AI2：-10~10V | ||
| 模拟输出 | 1路，AO1：0~10V /0~20mA | ||
| 数字输入 | 4路普通输入，最大频率1kHz，内部阻抗：3.3kΩ 2路高速输入，最大频率50kHz，支持正交编码器输入，具有测速功能 | ||
| 数字输出 | 1路高速脉冲输出，最大频率50kHz 1路Y端子开路集电极输出 | ||
| 继电器输出 | 两路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端 触点容量：3A/AC250V，1A/DC30V | ||
| 扩展接口 | 三个扩展接口：SLOT1、SLOT2、SLOT3 可扩展PG卡 | ||
| 其它 | 安装方式 | 支持壁挂式安装 | |
| 运行环境温度 | -10~50°C | ||
| 防护等级 | IP20 | ||
| 污染等级 | PCB要求加强三防喷涂、参照污染等级4进行喷涂 | ||
| 冷却方式 | 强制风冷 | ||
| 制动单元 | 内置 | ||
| EMC滤波器 | 不强制C3要求 | ||

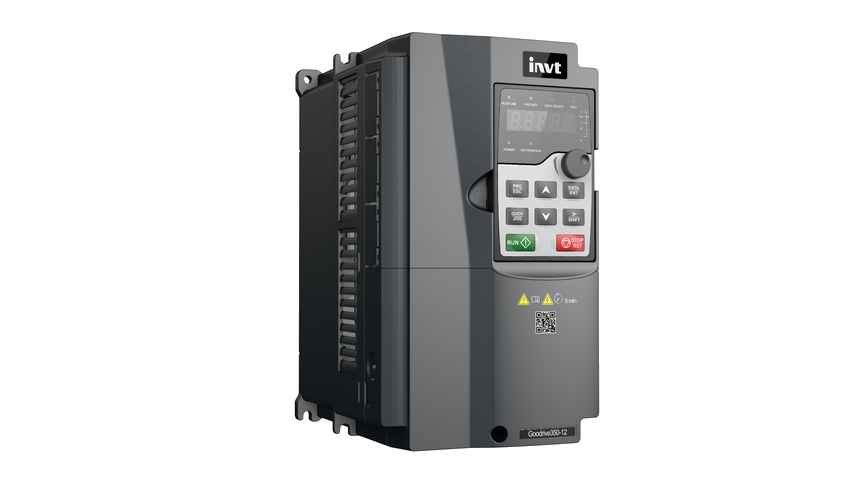

GD350-12系列
织机主轴变频器
GD350-12 系列织机主轴变频器是一款针对纺织行业喷气、喷水织机开发的专用变频器，具有防堵棉、耐高温、耐油污、耐腐蚀、快速启动和刹车的优势。专门用于喷水、喷气织机的永磁同步直驱主轴电机的驱动。
·11~15kW
·380V
·满足CE等认证
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
0.1秒内快速启动和0.05秒内快速刹车功能
- 可输出超高倍率扭矩，实现0.1秒内快速启动和0.05秒内快速刹车，防止停车档及第一纬纱松弛。
02
综合节能20~30%
- 减少皮带轮、刹车盘等传动损耗，匹配英威腾同步直驱主轴电机节能算法，比异步电机效率更高，可使织机整体节能20-30%。
03
节省工时60%以上，降低成本
- 直驱电机采用法兰安装固定，省去皮带轮，平均节省安装工时60%以上。
- 变频器可无极调试，更换织布品类时，不需要更换皮带轮，节省皮带轮更换时间0.5~1小时。
- 可直接驱动永磁直驱主轴电机，节省了2~5套以上的皮带轮的材料成本。
04
高可靠、长寿命设计，适应喷水、喷气织机现场恶劣环境
- 独立风道设计、高防护风扇、加厚三防（防尘、防潮、防腐蚀）PCB设计和散热器的防堵棉设计，适应织机现场多棉絮、多粉尘、高温、高湿、高油污的环境。
