| 功能描述 | 规格指标 | ||
| 功率输入 | 变频器输入电压(V) | 三相 AC 220V(-15%)~240V(+10%) 三相 AC 380V(-15%)~440V(+10%) | |
| 额定输入频率(Hz) | 50Hz或60Hz，允许范围47~63Hz | ||
| 变频器机芯效率 | >97% | ||
| 主变频功率输出 | 输出电压（V） | 等于输入电压，误差小于5% | |
| 输出频率（Hz） | 0~400Hz | ||
| 风机变频功率输出 | 输出电压(V) | 等于输入电压，误差小于5% | |
| 输出频率(Hz) | 0~50Hz | ||
| 其它电源输出 | +24VDC电源 | 额定带载功率24W | |
| 220VAC/110VAC | 额定带载功率30W | ||
| 运行控制性能 | 控制方式 | 开环矢量，空间电压矢量 | |
| 调速比 | 异步机1：200(SVC)，同步机1：20(SVC) | ||
| 速度控制精度 | ±0.2%(SVC) | ||
| 速度波动 | ±0.3%(SVC) | ||
| 转矩响应 | <20ms(SVC) | ||
| 起动转矩 | 异步机0.25Hz 150%(SVC) 同步机2.5Hz 150%(SVC) | ||
| 过载能力 | 主机变频：150% 1分钟 风机变频：112% 1分钟 | ||
| 专用功能 | 休眠及唤醒功能，恒压控制，恒温控制，附件保养 | ||
| 压力模拟量输入 | 2路0~20mA/0~10V输入 | ||
| 温度模拟量输入 | 2路温度模拟量输入，分辨率1℃，范围-40℃~+200℃ | ||
| 数字输入 | 5路普通DI输入，最大频率1kHz | ||
| 数字输出 | 1路普通DO输出，50mA/30V | ||
| 电磁阀 | 1组电磁阀线圈控制电压输出端子T1A/T1C，提供AC 220V或110V电压，带载功率最大30W | ||
| 继电器输出 | 1组继电器常开干接点RO2A/RO2C，触点容量3A/AC 250V或1A/DC30V | ||
| STO安全转矩输入 | 两路输入STO1和STO2 | ||
| 故障保护功能 | 提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能 | ||
| 通讯485 | 1路485通讯 | ||
| 电磁阀输出 | 默认220V，可设置110V线圈输出，最大功率30W | ||
| 其它 | 安装方式 | 壁挂或落地安装 | |
| 运行环境温度 | -10~50℃，40℃以上降额使用，每升高1℃降额1% | ||
| 防护等级 | IP20 | ||
| 冷却方式 | 强制风冷 | ||
| 直流电抗器 | 标配 | ||
| EMC滤波器 | 可选配外置滤波器：满足IEC61800-3 C2等级要求 | ||

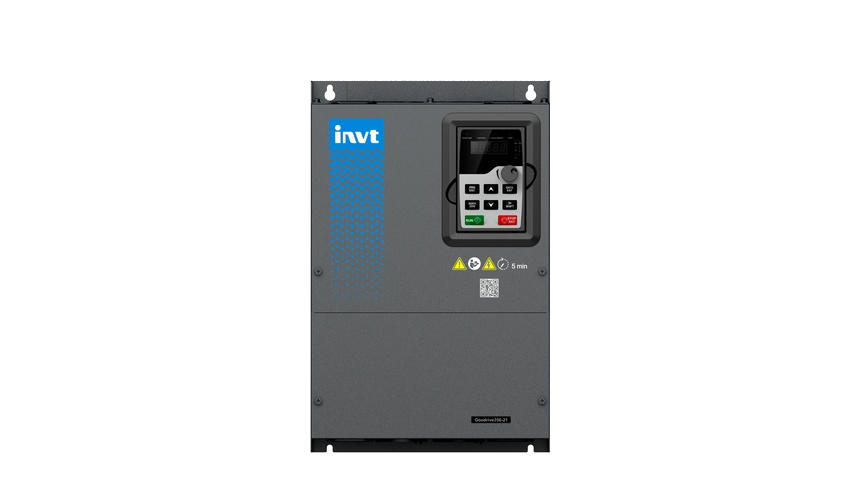

GD350-21系列
空压机专用双变频一体机
GD350-21系列空压机专用双变频一体机是在现有GD300-21系列变频器基础上，融入新一代控制平台技术，结合空压机特点而设计开发的一款变频器，是主机、风机全变频控制的高端空压机专用一体机，可完美实现空压机的一体化驱动与管理。
·15~90kW
·380V
·IP20防护等级
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
智控算法、稳定可靠
- 低谐波控制算法，降低电机温升，延长电机使用寿命。
- 多种控制模式（V/F、矢量、VVC），适应不同类型电机负载。
- 环路带宽提升10倍，电网/负载波动自适应增强，变频器运行更稳定。
02
专机设计、简单易用
- 标配LED键盘，直观显示，支持参数拷贝，主机、风机参数调试方便。
- 适应匹配多品牌电机参数，降低OC/STO/DEU等参数匹配故障，保障空压机长时间稳定运行。
- 内置空压机专用逻辑以及专用接口，不用专用控制器/PLC即可实现空压机控制的主机、油温风机双变频驱动，恒温控制更节能。
- 内置110V/220V工频变压器，电磁阀专用继电器接口可直接驱动电磁阀。
- 变频器散热风扇采用IP56真空镀膜风扇，风扇故障率大幅降低，系统运行更稳定。
- 全系列标配内置直流电抗器。
