| 功能描述 | 规格指标 | ||
| 功率输入 | 输入电压（V） | AC 3PH 380V(-15%)～440V(+10%) 额定电压：380V | |
| 输入频率（Hz） | 50Hz或60Hz，允许范围47~63Hz | ||
| 功率输出 | 输出电压（V） | 0~输入电压 | |
| 输出频率（Hz） | 0~400Hz | ||
| 技术控制性能 | 控制方式 | 空间电压矢量控制模式，无PG矢量控制模式 | |
| 电机类型 | 异步电机、永磁同步电机 | ||
| 调速比 | 异步机1：200（SVC），同步机1：20（SVC） | ||
| 速度控制精度 | ±0.2%（无PG矢量控制） | ||
| 速度波动 | ± 0.3%（无PG矢量控制） | ||
| 转矩响应 | <20ms（无PG矢量控制） | ||
| 转矩控制精度 | 10%（无PG矢量控制） | ||
| 起动转矩 | 异步机：0.25Hz/150%（无PG矢量控制） 同步机：2.5 Hz/150%（无PG矢量控制） | ||
| 过载能力 | 150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒 | ||
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定、PROFIBUS通讯设定等。 实现设定的组合和设定通道的切换。 | |
| 自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | ||
| 故障保护功能 | 提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能 | ||
| 转速追踪再起动功能 | 实现对旋转中的电机的无冲击平滑起动 注意：4kW（含）以上具有该功能。 | ||
| 外围接口 | 端子模拟量输入分辩率 | 不大于20mV | |
| 端子开关量输入分辩率 | 不大于2ms | ||
| 模拟输入 | 2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V | ||
| 模拟输出 | 2路（AO1、AO2）0~10V /0~20mA | ||
| 数字输入 | 8路普通输入，最大频率1kHz，内部阻抗：3.3kΩ； 1路高速输入，最大频率50kHz | ||
| 数字输出 | 1路高速脉冲输出，最大频率50kHz； 1路Y端子开路集电极输出 | ||
| 继电器输出 | 两路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端 触点容量：3A/AC250V，1A/DC30V | ||
| 其它 | 安装方式 | 支持穿墙式（法兰）安装 | |
| 运行环境温度 | -10~50℃，40℃以上降额使用 | ||
| 平均无故障时间 | 2年（25度环境温度） | ||
| 防护等级 | IP20 | ||
| 冷却方式 | 强制风冷（外部风道冷却，风速大于2m/s） | ||
| 制动单元 | 18.5kW（含）以下内置，22kW（含）以上选配外置 | ||
| EMC滤波器 | 380V内置C3滤波器：满足IEC61800-3 C3等级要求 可选配外置滤波器：满足IEC61800-3 C2等级要求 | ||

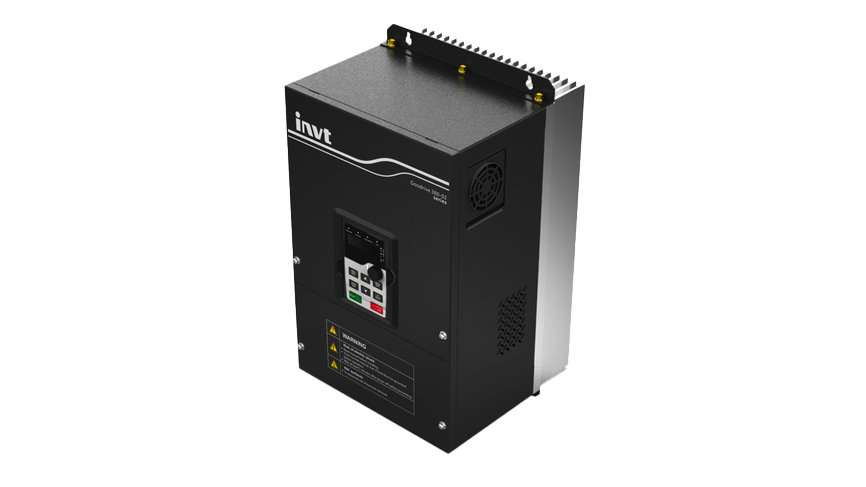

GD350-02系列
穿墙式变频器
GD350-02系列穿墙式变频器是一款穿墙式专机，针对棉絮、粉尘、油污等异物对变频器的二次污染而设计开发的，提升了产品的可靠性和环境的适应性。该产品采用高性能的矢量控制技术，具有良好的动态特性，并针对纺织行业特点内置断电同步，故障同步等控制，可实现异常工况下的安全停机。
·7.5~55kW
·380V
·满足CE等认证
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
节省空间，减少少部分成本
- 穿墙式安装，将散热系统和电气系统相对分离，有效应对棉絮、油污等。
02
维护成本降低
- 全系列金属外壳设计，采用大尺寸的铝型材散热器，无风扇设计，可在50°的环境温度中，稳定、长期可靠运行，延长使用寿命，从而减少更换和维护成本。
03
减少人工清理棉絮堵塞
- 专用散热结构设计，防棉絮堵塞设计，减少人工清理棉絮。
04
功能丰富
- 兼容同步、异步驱动，全系列支持共直流母线，瞬时停电不停功能，多种通讯可选配。
