| 功能描述 | 规格指标 | ||
| 功率输入 | 输入电压（V） | AC 3PH 380V (-15%)~440V (+10%) 额定电压：380V AC 3PH 520V (-15%)~690V (+10%) 额定电压：660V | |
| 输入电流（A） | 参考“3.6产品额定值” | ||
| 输入频率（Hz） | 50Hz或60Hz，允许范围47~63Hz | ||
| 功率输出 | 输出电压（V） | 0~输入电压 | |
| 输出电流（A） | 参考“3.6产品额定值” | ||
| 输出功率（kW） | 参考“3.6产品额定值” | ||
| 输出频率（Hz） | 0~400Hz | ||
| 技术控制性能 | 控制方式 | 空间电压矢量控制模式，无PG矢量控制模式(SVC)，有PG矢量控制模式(FVC) | |
| 电机类型 | 异步电机、永磁同步电机 | ||
| 调速比 | 异步机1：200（SVC），同步机1：20（SVC），1：1000（FVC） | ||
| 速度控制精度 | ±0.2%（无PG矢量控制），±0.02%（有PG矢量控制） | ||
| 速度波动 | ± 0.3%（无PG矢量控制） | ||
| 转矩响应 | <20ms（无PG矢量控制），<10ms（有PG矢量控制） | ||
| 转矩控制精度 | 10%（无PG矢量控制），5%（有PG矢量控制） | ||
| 起动转矩 | 异步机：0.25Hz/150%（无PG矢量控制） 同步机：2.5 Hz/150%（无PG矢量控制） 0Hz/200%（有PG矢量控制） | ||
| 过载能力 | 150%额定电流60s，180%额定电流10s，200%额定电流1s(重载应用)； 120%额定电流60s，150%额定电流10s，180%额定电流1s(轻载应用)。 | ||
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、 Modbus/Modbus TCP通讯设定、PROFIBUS通讯设定等；可实现设定的组合和设定通道的切换 | |
| 自动电压调整功能 | 当电网电压变化时，能自动保持输出电压恒定 | ||
| 故障保护功能 | 提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能 | ||
| 转速追踪再起动功能 | 实现对旋转中的电机的无冲击平滑起动 注意：0004（含）以上具有该功能。 | ||
| 外围接口 | 端子模拟量输入分辩率 | 不大于20mV | |
| 端子开关量输入分辩率 | 不大于2ms | ||
| 模拟输入 | 2路，AI1：0~10V/0~20mA，AI2：-10~10V | ||
| 模拟输出 | 1路，AO1：0~10V/0~20mA | ||
| 数字输入 | 4路普通输入，最大频率1kHz，内部阻抗：3.3kΩ 2路高速输入，最大频率50kHz，支持正交编码器输入，具有测速功能 | ||
| 数字输出 | 1路高速脉冲输出，最大频率50kHz 1路Y端子开路集电极输出 | ||
| 继电器输出 | 两路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端 触点容量：3A/AC250V，1A/DC30V | ||
| 扩展接口 | 5.5kW及以下两个扩展接口：SLOT1、SLOT2 7.5kW及以上三个扩展接口：SLOT1、SLOT2、SLOT3 可扩展PG扩展卡，可编程扩展卡，通讯扩展卡，I/O扩展卡等 | ||
| 其它 | 安装方式 | 支持壁挂式、落地式、法兰式三种安装方式 | |
| 运行环境温度 | -10~+50°C，40°C以上降额使用 | ||
| 防护等级 | IP20 | ||
| 污染等级 | 2级 | ||
| 冷却方式 | 强制风冷 | ||
| 制动单元 | 380V 0037（含）以下内置 380V 0045~0110（含）为选配内置 660V选配外置 | ||
| EMC滤波器 | 380V全系列产品可满足IEC61800-3 C3等级要求 可选配外置滤波器：满足IEC61800-3 C2等级要求 | ||

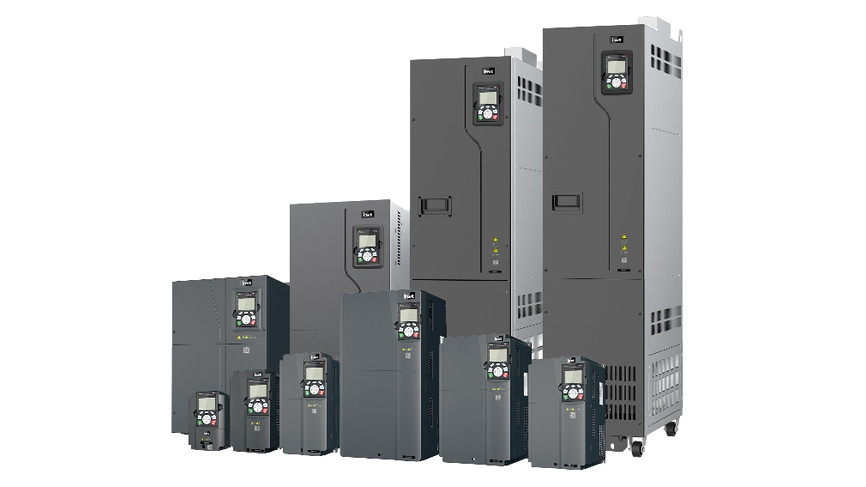

IPE300系列
工程型变频器
IPE300系列工程型变频器是基于工程应用需求设计开发的一款高性能矢量型单传动变频器，基于过程控制应用提升产品可靠性、易用性、可维护性、环境适应性，具有功率密度高、功能丰富、应用配置灵活等优点。 IPE300系列工程型变频器可广泛应用于有色、冶金、造纸、石油、化工、暖通供水、市政、电力、建材、电源等具有高可靠性、高性能要求的设备驱动。
·4~6300kW
·380V~690V
·单元IP20 标准柜机IP20
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
安全可靠
- 独立风道&板级3C3涂层防护适应腐蚀性气体环境
- 宽电压设计&抗晃电功能保障平稳运行，降低非计划停机
- 标配STO，保障人员检修安全
- 故障分级&黑匣子，快速定位问题
02
高性能
- 支持MTPA算法，最高节能10%
- 集成节能算法，风机、泵类负载节能可达10%
- 长线驱动，简化系统配置，提高能效
- 热冗余，故障不停机
- 飞车启动，平滑无冲击
03
方便易用
- 完整功率覆盖，多种硬件选配方案应用全面覆盖
- 标配LCD+工程化上位机，便捷调试
- 自由编程+灵活通讯配置，助力过程国产化升级
- 主从、抱闸、恒压供水、过程PID等工艺功能应有尽有
