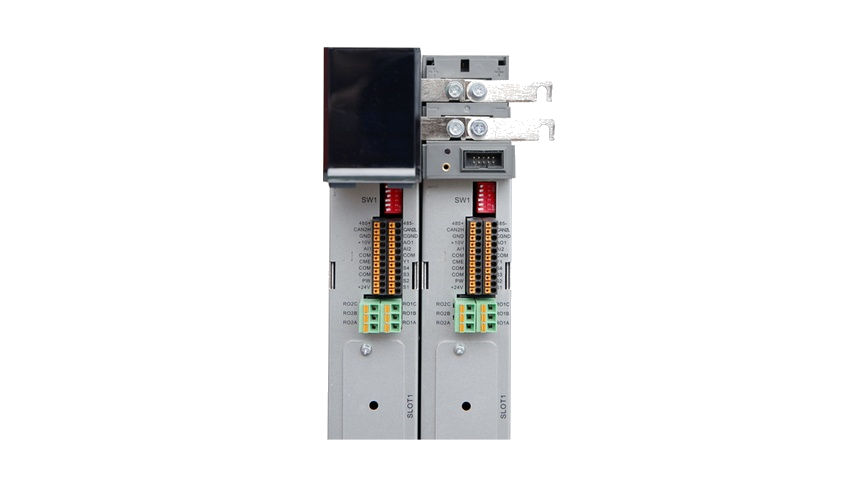

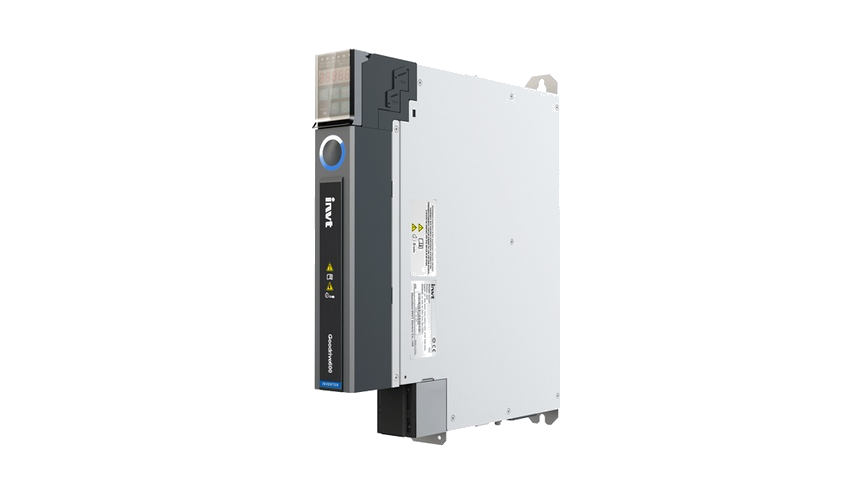

GD600系列⾼性能多传动变频器是由整流单元和逆变单元构成的共直流母线驱动系统，可实现多点驱动。 GD600系列变频器实现了同步电机驱动与异步电机驱动的一体化，集成转矩控制、速度控制和位置控制，采用技术先进的矢量控制技术和电机控制专用数字处理器，强化产品的可靠性和环境适应性，功率密度高、通讯组网便捷、可拓展性强，功能强大，应用灵活。可广泛应用于金属加工、印刷包装、纺织机械、纸巾机械、小型造纸等多电机传动设备组成的连续生产线。

·1.5-75Kw

·380-440V

·IP20

立即咨询

视频


概述

产品特点

规格参数

资料下载

更多资源

更多支持

立即咨询

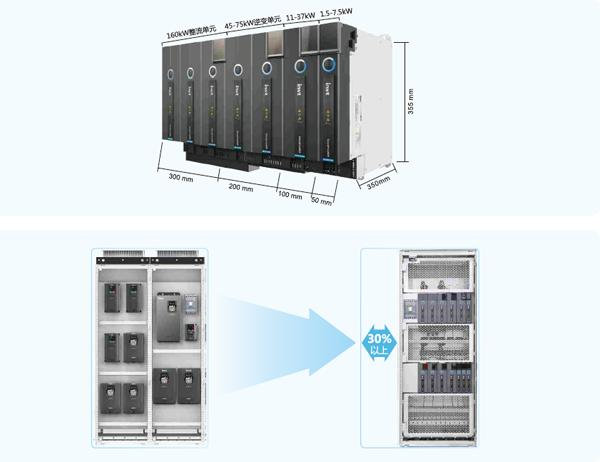

等高等深书本型模块设计

多台并排紧凑安装，柜体空间节省30～60%。

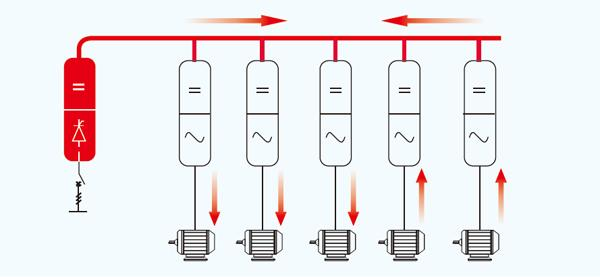

提升效率，实现节能

共直流母线方案实现能量内部流动，提升系统电能效率，实现5～30%节能。

快速集成

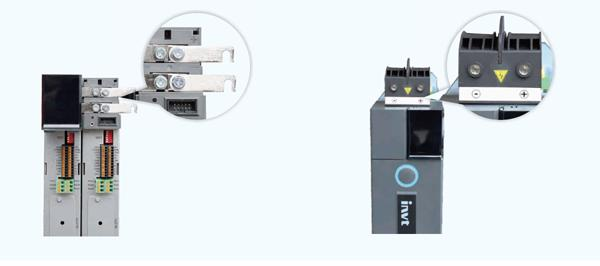

快速搭接DC母排设计，快捷并机操作，节省配线工时和成本。

选配DC外引端子，解决分层安装难题，实现柜体空间最大化利用。

产品特点

扩展灵活

- 标配2个扩展接口，支持通讯卡、PG卡、I/O卡、PLC卡扩展，满足各类应用需求。

- PG卡采用数字滤波技术，抗干扰能力增强1倍以上；支持增量式、旋变等多种编码器类型。

通讯功能强大

- 标配Modbus/CANopen现场总线组网。

- 选配支持Profibus-DP、Profinet、EtherCAT多种总线组网。

规格参数

功能描述		规格指标
功率输入	输入电压（V）	AC 3PH 380V（-15%）~440V（+10%）额定电压：380V
	输入电流（A）	请参考“产品额定值”
	输入频率（Hz）	50Hz 或 60Hz，允许范围 47~53（50Hz）、57~63（60Hz）
功率输出	输出电压（V）	457Vdc~684Vdc
	输出电流（A）	请参考”产品额定值”
	输出功率（kW）	请参考”产品额定值”

保护功能	输入电压异常保护	具有输入缺相、输入电压过高、输入电压三相不平衡等输入电压异常保护功能
	制动回路保护	具有制动回路过流保护，制动电阻短路保护，制动管直通保护，制动过载保护
	其他保护功能	过压、欠压、过温等保护功能






外围接口	数字输入	5 路普通输入，最大频率 1kHz，内部阻抗：3.3kΩ 分辨率：不大于 2ms
	继电器输出	两路可编程继电器输出 RO1A 常开，RO1B 常闭，RO1C 公共端 RO2A 常开，RO2B 常闭，RO2C 公共端触点容量：3A/AC250V，1A/DC30V
	通讯接口	1 路 RS485 通讯接口，支持 Modbus 通讯协议 2 路 CAN 通讯接口，CAN1 支持 CANopen 通讯协议（1M 速率，20 个节点，最长距离 20m），CAN2 支持 CAN 主从控制
	扩展接口	两个扩展接口：SLOT1、SLOT2 可扩展 PG 卡，可编程扩展卡，通讯卡，I/O 卡等


其它	安装方式	支持壁挂式、法兰式安装两种方式
	运行环境温度	-10~50°C，40°C 以上降额使用
	防护等级	IP00






	污染等级	2 级
	冷却方式	强制风冷
	制动单元	45kW 内置，其他选配外置
	EMC 滤波器	全系列产品可满足 IEC61800-3 C3 等级要求可选配外置滤波器：满足 IEC61800-3 C2 等级要求
