| 项目 | 规格指标 | ||
| 功率输入 | 输入电压（V） | 额定电压：AC 380V 允许输入工作电压范围：AC 3PH 380V(-15%)~440V(+10%) | |
| 输入频率（Hz） | 50Hz或60Hz，允许范围47–63Hz | ||
| 功率输出 | 输出电压（V） | 0–输入电压 | |
| 输出频率（Hz） | 0–400Hz | ||
| 技术控制性能 | 控制方式 | V/F，无PG矢量控制，闭环矢量控制 | |
| 电机类型 | 异步电机、永磁同步电机 | ||
| 调速比 | 开环矢量1:200；闭环矢量1:1500 | ||
| 速度控制精度 | ±0.5%（开环矢量），±0.05%（闭环矢量） | ||
| 速度波动 | ±0.3% (无PG 矢量控制) | ||
| 转矩响应 | <20ms (无PG 矢量控制) | ||
| 转矩控制精度 | 10%（无PG 矢量控制） | ||
| 启动转矩 | 0.3Hz/150%（异步机无PG 矢量控制） 0 Hz/200%（有PG 矢量控制） | ||
| 过载能力 | 150%额定电流1min，180%额定电流10s，200%额定电流1s | ||
| 运行控制性能 | 频率设定方式 | 数字设定、模拟量设定、多段速运行设定、Modbus 通讯设定、 实现设定通道的切换 | |
| 自动电压调整 | 当电网电压变化时，能自动保持输出电压恒定 | ||
| 故障保护功能 | 提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、 过载等保护功能 | ||
| 外围接口 | |||
| 模拟输入 | 1 路（AI1）0~10V/0~20mA 输入可选，分辨率：不大于20mV | ||
| 模拟输出 | 1 路（AO1）0~10V/0~20mA 输出可选，分辨率：不大于20mV | ||
| 数字输入 | 8 路普通输入，最大频率1kHz，内部阻抗：3.3kΩ 1 路高速输入，最大频率50kHz 分辨率：不大于2ms | ||
| 数字输出 | 标配1 路Y 端子开路集电极输出 | ||
| 继电器输出 | 标配3 路常开可编程继电器输出 触点容量：3A/AC250V，1A/DC30V RO1A 常开，RO1C 公共端 RO2A 常开，RO2C 公共端 RO3A 常开，RO3C 公共端 | ||
| 电源输出 | 提供24V/200mA，10V/50mA 电源输出 | ||
| PG 扩展卡（选配件） | 增量式5~24V，正余弦，绝对值，UVW | ||
| IO 扩展卡（选配件） | 3 普通数字量输入 1 路模拟量输入AI2 1 路常开常闭继电器输出 一路HDO 输出，1 路Y 输出 1 路485 接口（支持RTU 协议） 1 路CAN 通讯接口 | ||
| STO 扩展卡（选配件） | 具有STO 安全端子功能 | ||
| 蓝牙以太网通信扩展卡（选配件） | 可通过蓝牙通信功能、以太网通信功能对设备进行调试 | ||
| 其它 | 安装方式 | 壁挂 | |
| 运行环境温度 | -10~50°C，40°C 以上降额使用 | ||
| MTBF | 10 万小时 | ||
| 防护等级 | IP20 | ||
| 冷却方式 | 强制风冷 | ||
| 直流电抗器 | 18.5kW（含）以上产品标准配置DC 电抗器 | ||
| 制动单元 | 15kW（含）以下内置，其他选配外置 | ||
| EMC滤波器 | 可选配C2 滤波器，满足IEC618000-3 C2 要求 | ||

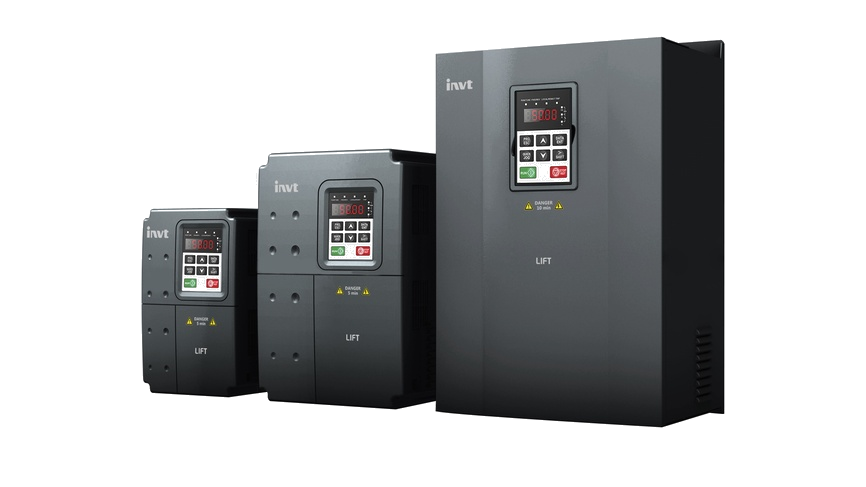

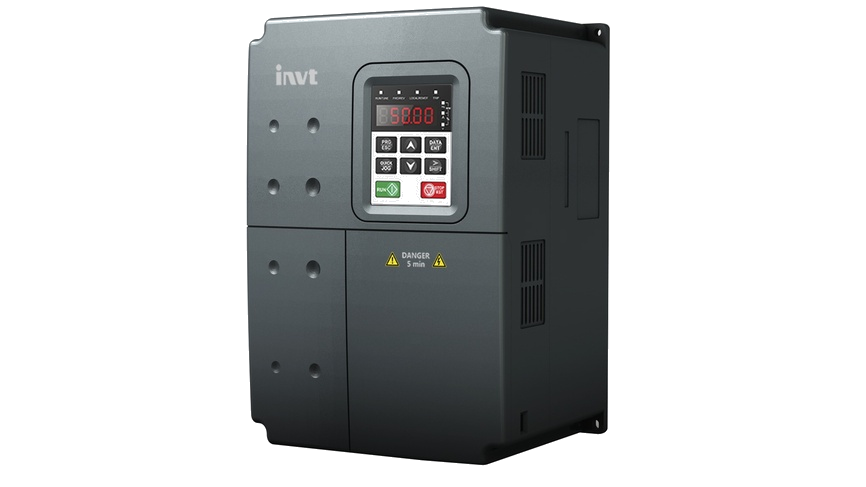

GD300L系列电梯专用变频器
GD300L系列电梯专用变频器是CHV180系列产品的基础上，采用GD控制平台重新开发的新一代电梯专用变频器。它采用先进的变频矢量控制技术、采用模块化扩展模块接口设计、使产品在安全可 靠性、控制性能、调试方便等方面都有了全方位的优化提高。
·1.5-30kW
·兼容异步/同步机
·支持Modbus通讯
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
安全可靠
- 抱闸、接触器控制功能：根据电梯运行逻辑控制接触器与抱闸，提升系统安全性。
- 强迫减速处理功能：防止电梯在上、下行过程中发生冲顶或撞底。
- 应急运行功能：支持 UPS 与蓄电池输入，应急情况下可自动就近平层停机。
02
舒适运行
- S 曲线控制功能：加减速采用 S 曲线算法，提高电梯启动、减速和停车时的舒适度。
- 优化速度环控制：采用可变比例、积分增益控制，提高启动和停车动态响应，同时提升恒速运行舒适性。
03
智能控制
- 兼容驱动异步电机和同步电机，适应不同电梯系统配置。
- 同步机静止辨别磁极初始角：永磁同步电机可在静止状态完成自学习，简化调试过程。
- 带称重传感器启动转矩补偿功能：通过简单参数设定防止启动倒溜。
- 无称重传感器启动转矩补偿控制：实现无齿轮同步曳引机的平稳启动。
04
节能高效
- 节能运行模式：可选配 RBU 系列能量回馈单元，实现能量回馈电网，降低系统能耗。
