| 项目 | 规格指标 | ||
| 输入输出特性 | 输入电压范围 | AC 400V±15% | |
| 输入频率范围 | 47～63Hz | ||
| 输出电压范围 | 0–额定输入电压 | ||
| 输出频率范围 | 0–400Hz | ||
| 电梯基本特性 | 最大楼层 | 64 floors | |
| 最大运行速度 | 6m/s | ||
| 群控数量 | 最大到8台 | ||
| 通讯方式 | 2组CANbus通讯端口,2组Modbus通讯端口 | ||
| 技术性能特性 | 控制方式 | PG矢量控制 | |
| 过载能力 | 150%额定电流60s 180%额定电流10s | ||
| 启动转矩 | PG矢量控制：0Hz/150% | ||
| 速度控制精度 | PG矢量控制：±0.1%最高速度 | ||
| 载波频率 | 1.0kHz～16.0kHz | ||
| 外围接口特性 | 开关量低压输入口 | 26路开关量低压输入口，DC24V/4.5～8mA 可通过拨码开关PW来选择低电平或高电平输入方式。 | |
| 高压检测输入口 | 5路高压检测输入口，AC/DC110V | ||
| 开关量输出口 | 6路开关量输出口，DC30V/5A，AC250V/5A， 其中Y3-Y6可根据F0_70/71多功能输出。 | ||
| CAN通讯端口 | 2路独立CAN通讯端口 | ||
| 编码器端口 | 内置正余弦、集电极NPN输出、推挽输出的编码器接口、可扩 展Endat编码器、UVW编码器、旋转变压器接口 | ||
| 功能特性 | 运行模式 | 快车、检修、返平层、开门再平层、UPS、井道自学习 | |
| 停靠方式 | 以距离为原则，实时生成运行曲线直接停靠 | ||
| 启动转矩补充 | 采用速度环及位置环两种独立的调节方式 实现无称重装置的平稳启动 | ||
| 电机自学习方式 | 同步机采用带载旋转自学习方式，异步机采用静态自学习方式 | ||
| 井道自学习方式 | 精确记录楼层位置及强迫减速开关位置 | ||
| 自动电压调整 | 当电网电压变化时，能自动保持输出电压恒定 | ||
| 操作与监控 | 操作器键盘 | 由5位数码管、8个指示灯及5个按键组成，可进行故障查询、 呼梯、电机自学习及井道自学习、测试类操作 | |
| 手持操作器 | 可进行参数设置及参数的上传及下载、软故障查询、手动呼梯 等操作。 | ||
| APP易调软件 | 可进行参数设置及上传下载、故障查询、手动呼梯等操作。 | ||

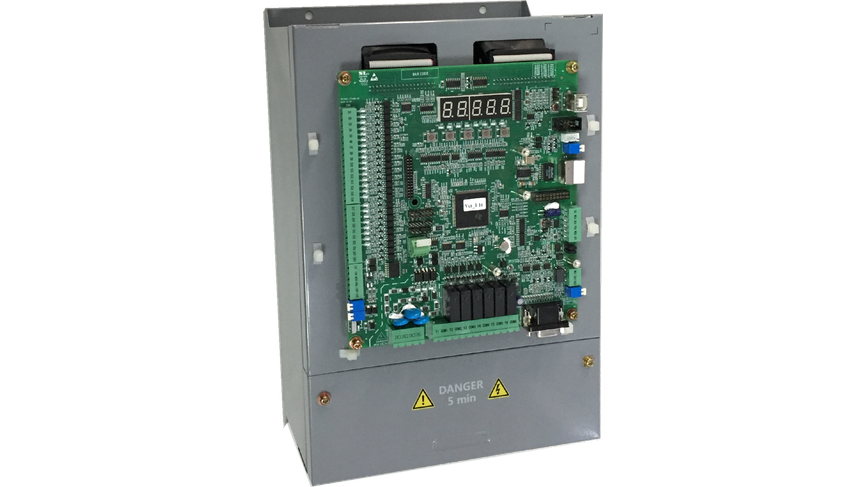

EC300B电梯智能一体机
EC300智能整体机集驱动技术、能量回馈技术、控 制技术、网络通讯技术为一体设计理念的新一代四象限智能化电梯控制系统。通过四象限驱动、控制、管理有机地结合为一体，应用于电梯领域特有的位势能负载场合，使产品在节能高效性、安全可靠性、操作简易性、经济实用性等方面都有了全方位的优化提高。
·7.5-30kW
·四象限节能技术
·STO，SIL3
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
性能与控制能力
- 最高楼层 64层，最大梯速 10m/s
- 支持 直接停靠，N条曲线自动生成，超短层自动识别
- 新型 PWM死区补偿技术，有效降低电机噪音并减少系统损耗
- 具有丰富、先进的电梯操作功能，能充分满足客户的各种需求
02
安全与可靠性
- 安全使能硬件输入符合 EN81规范
- 门逻辑智能学习
- 电梯故障分级处理
- 抱闸力智能侦测
03
调试与维护便捷性
- 支持 手机APP、液晶操作器 调试方式
- 支持 轿厢内调试
- 主板自带 简易人机操作界面，方便现场调试
- 电梯 楼层自学习时对井道开关智能判断
- 电机自学习电流环自动调谐
04
系统通讯与接口能力
- 支持 CAN 和 RS485 通讯接口
- 系统接线灵活，方便系统集成
- 支持外呼板物理楼层自适应
05
节能与系统效率
- 高效回馈电网节能技术
06
系统通讯与接口能力
- 高度集成的功率模块
- 结构紧凑，方便实现 小机房控制柜设计
