| 项目 | 规格指标 | ||
| 输入输出特性 | 输入电压范围 | AC 400V±15% | |
| 输入频率范围 | 47～63Hz | ||
| 输出电压范围 | 0–额定输入电压 | ||
| 输出频率范围 | 0–400Hz | ||
| 电梯基本特性 | 最大楼层 | 64 floors | |
| 最大运行速度 | 6m/s | ||
| 群控数量 | 最大到8台 | ||
| 通讯方式 | 2组CANbus通讯端口,2组Modbus通讯端口 | ||
| 技术性能特性 | 控制方式 | PG矢量控制 | |
| 过载能力 | 150%额定电流60s 180%额定电流10s | ||
| 启动转矩 | PG矢量控制：0Hz/150% | ||
| 速度控制精度 | PG矢量控制：±0.1%最高速度 | ||
| 载波频率 | 1.0kHz～16.0kHz | ||
| 外围接口特性 | 开关量低压输入口 | 26路开关量低压输入口，DC24V/4.5～8mA 可通过拨码开关PW来选择低电平或高电平输入方式。 | |
| 高压检测输入口 | 5路高压检测输入口，AC/DC110V | ||
| 开关量输出口 | 6路开关量输出口，DC30V/5A，AC250V/5A， 其中Y3-Y6可根据F0_70/71多功能输出。 | ||
| CAN通讯端口 | 2路独立CAN通讯端口 | ||
| 编码器端口 | 内置正余弦、集电极NPN输出、推挽输出的编码器接口、可扩 展Endat编码器、UVW编码器、旋转变压器接口 | ||
| 功能特性 | 运行模式 | 快车、检修、返平层、开门再平层、UPS、井道自学习 | |
| 停靠方式 | 以距离为原则，实时生成运行曲线直接停靠 | ||
| 启动转矩补充 | 采用速度环及位置环两种独立的调节方式 实现无称重装置的平稳启动 | ||
| 电机自学习方式 | 同步机采用带载旋转自学习方式，异步机采用静态自学习方式 | ||
| 井道自学习方式 | 精确记录楼层位置及强迫减速开关位置 | ||
| 自动电压调整 | 当电网电压变化时，能自动保持输出电压恒定 | ||
| 操作与监控 | 操作器键盘 | 由5位数码管、8个指示灯及5个按键组成，可进行故障查询、 呼梯、电机自学习及井道自学习、测试类操作 | |
| 手持操作器 | 可进行参数设置及参数的上传及下载、软故障查询、手动呼梯 等操作。 | ||
| APP易调软件 | 可进行参数设置及上传下载、故障查询、手动呼梯等操作。 | ||

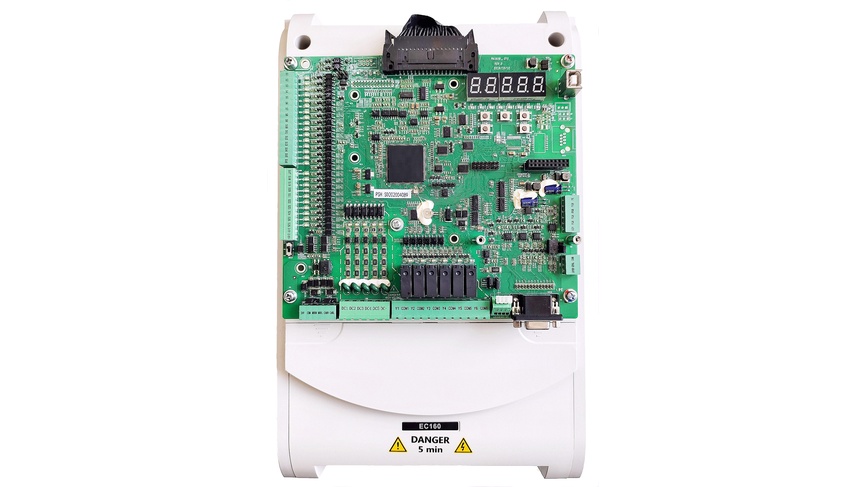

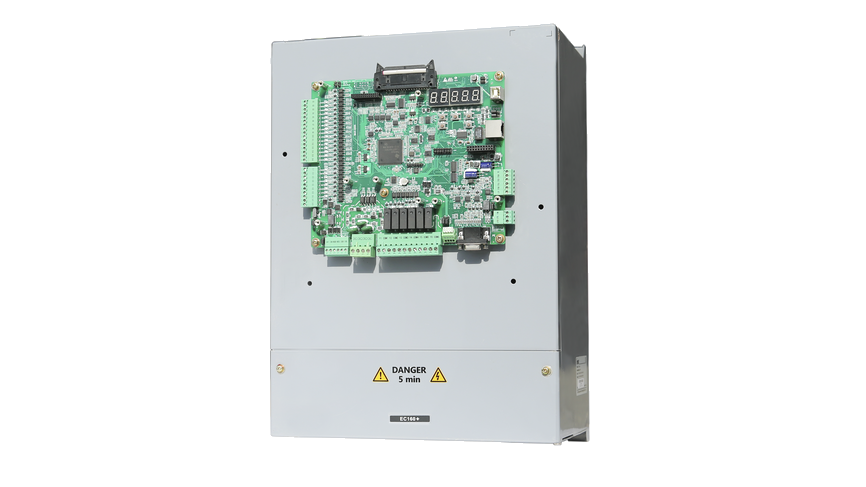

EC160A电梯智能一体机
EC160A电梯智能整体机是集驱动技术、控制技术、网络通讯技术为一体设计理念的新一代智能化电梯控制系统。它采用先进的变频矢量控制技术、智能化电梯控制技术、网络通讯技术，将电梯的驱动、控制、管理有机地结合为一体，使产品在安全可靠性、操作简易性、经济性、个性化设计等方面都有了全方位的优化提高。
·2.2-55kW
·STO，SIL3
·最高支持64层，最大速度6m/s
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
安全可靠
- 严格按照IEC标准和ISO 14001环境管理体系进行设计，并通过欧盟认可的TUV机构认证，获得TUV-CE及EMC指令认证。关键器件通过静态安全认证，并采用多重安全保护设计，全面符合EN 81和GB/T 7588电梯安全标准。
- 具备轿厢位置自动修正、强迫减速开关监控、越程与蹲底保护、内置示波器电路、数据黑匣子及基站互锁等功能。
- 冗余安全设计，大幅提升电梯整体运行安全性。
02
使用简易
- 电梯专用一体化设计，布线简洁，调试便捷。
- 内置数字显示与操作按键，支持手持操作器、PC调试软件及手机APP控制。
- CAN全串行通信，实现高速、可靠的数据传输（可选RS485通信用于厅外显示）。
- 控制与驱动一体化结构，体积紧凑，适用于小机房控制柜安装。
03
智能化，高性能
- 支持智能化、网络化群控，并内置物联网接口，可接入智能物联网平台。
- 根据负载特性自动调节载波频率。
- 先进的无称重启动补偿技术。
- 兼容同步电机与异步电机，支持静态与动态自学习。
- 采用基于距离的直接停靠技术，自动生成S曲线，实现平滑无级调速。
04
特色功能
- 支持单相 AC220V 供电的应急救援功能（经济型解决方案）。
- 具备完善的维护功能。
- 电流环自适应自整定。
- 平层精度独立调节。
- 厅外召唤板自适应物理层。
- 智能抱闸力检测。
- 具备门机逻辑自学习、门锁短接自检测等多种智能功能
