| 功能描述 | 规格指标 | ||
| 输入 | 输入电压（V） | AC 3PH 970V~1310V （1140V） | |
| 输入电流（A） | 详见产品额定值 | ||
| 输入频率（Hz） | 50Hz或60Hz，允许范围47~63Hz | ||
| 输出 | 输出电压（V） | 0~输入电压 | |
| 输出电流（A） | 详见产品额定值 | ||
| 输出功率（kW） | 详见产品额定值 | ||
| 输出频率（Hz） | 0~400Hz | ||
| 控制性能 | 控制方式 | 空间电压矢量控制模式 无PG矢量控制模式(SVC) 有PG矢量控制模式(FVC) | |
| 电机类型 | 异步电机、同步电机 | ||
| 调速比 | 1：50（VF）；1：200（SVC）；1：1000（FVC） | ||
| 速度控制精度 | ±0.2%（SVC）；±0.02%（FVC） | ||
| 速度波动 | ±0.3%（SVC） | ||
| 转矩响应 | SVC<10ms；FVC<5ms | ||
| 转矩控制精度 | 10%（SVC）；5%（FVC） | ||
| 起动转矩 | 异步电机：0Hz/150%（SVC） 同步电机：0.25Hz/150%（SVC），2.5Hz/200%（SVC）；0Hz/200%（FVC） | ||
| 过载能力 | 150%额定电流维持60s 180%额定电流维持10s 200%额定电流维持1s | ||
| 外围接口 | 端子模拟量输入分辨率 | 不大于20mV | |
| 端子开关量输入分辨率 | 不大于2ms | ||
| 模拟输入 | 2路 AI1：0~10V/0~20mA AI2：-10~10V | ||
| 模拟输出 | 1路 AO1：0~10V/0~20mA | ||
| 数字输入 | 6路普通输入；最大频率1kHz；内部阻抗：3.3kΩ 2路高速输入；最大频率50kHz；支持正交编码器输入，具有测速功能 | ||
| 数字输出 | 1路高速脉冲输出，最大频率50kHz 1路Y端子开路集电极输出 | ||
| 继电器输出 | 2路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端 触点容量：3A/AC250V，1A/DC30V | ||
| 扩展接口 | 3个扩展接口：SLOT1、SLOT2、SLOT3；可插入PG卡、通讯卡、I/O卡等，但同时只能插入一张同类型的卡 | ||
| 环境要求及标准 | 运行环境温度 | -10~+50°C 注意：40°C以上降额使用 | |
| 防护等级 | IP00 | ||
| 污染等级 | 2级 | ||
| 冷却方式 | 水冷/热管冷却 | ||

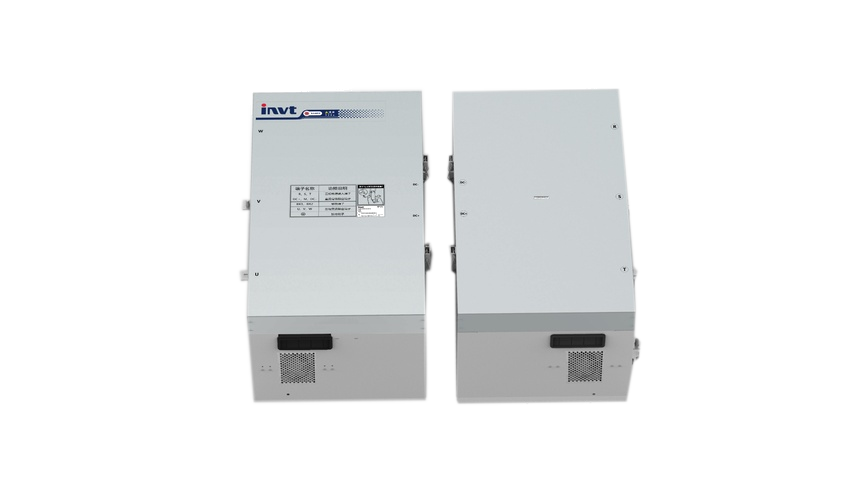

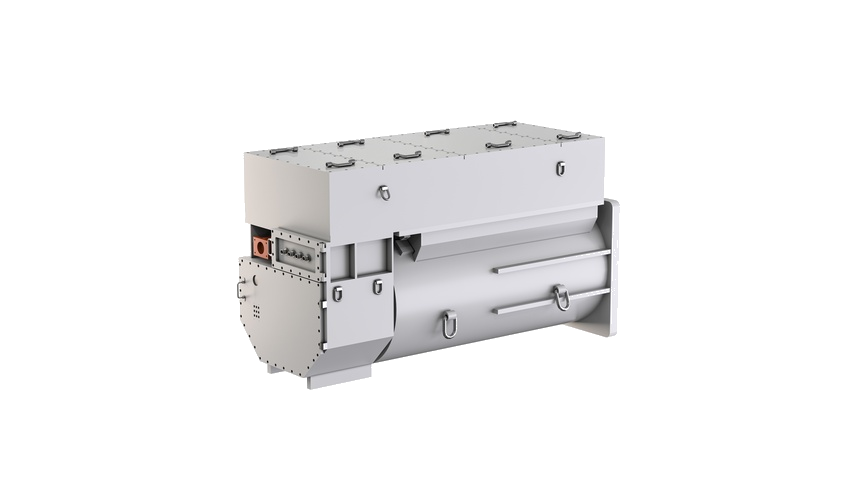

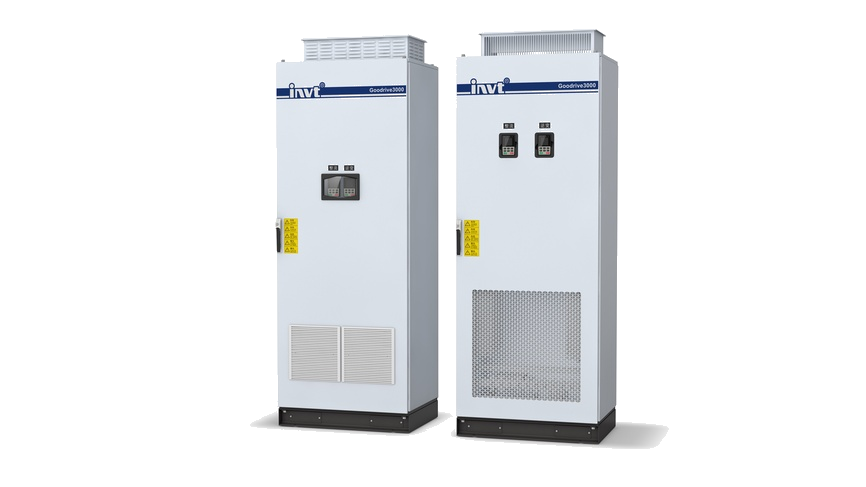

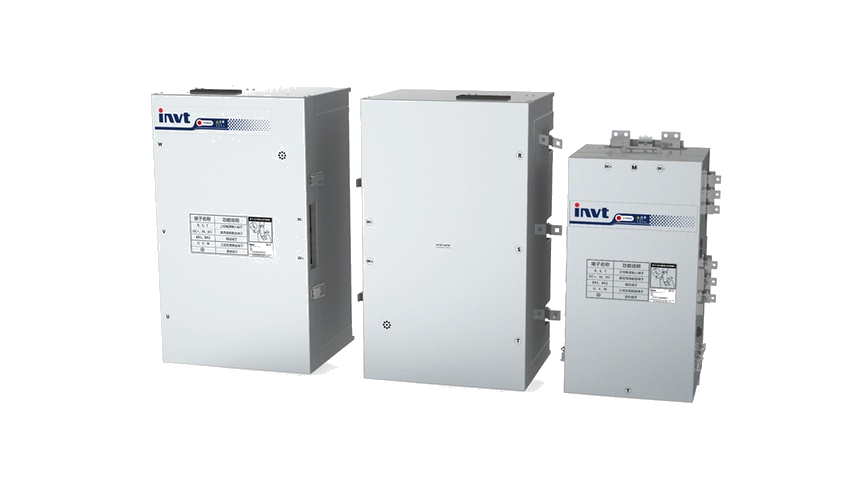

GD3000系列
三电平中压变频器
Goodrive3000系列变频器是一款采用三电平拓扑，基于1140V、3300V电网打造适配异步和同步机的高性能矢量控制变频器，广泛应用于矿山、石油化工等行业。
·输入电压：AC 3PH 970V~1310V （1140V）
·输出频率：0~400Hz
·冷却方式：水冷/热管冷却
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
两/四象限选择满足不同工况负载应用
01
三电平输出，低电压变化率提升电机的使用寿命和可靠性
02
低谐波含量，减少对外部设备和电网干扰
03
表贴结构 , 支持风、水及热管的不同散热方式，易于系统集成
04
母排叠层设计、使用高寿命可靠性的薄膜电容
05
成熟专业的主从通讯，实现一主多从无忧控制
06
