| 功能描述 | 规格指标 | ||
| 输入 | 输入电压（V） | AC 3PH 560V~760V，额定电压：660V | |
| 输入电流（A） | 详见产品额定值 | ||
| 输入频率（Hz） | 50Hz或60Hz，允许范围47~63Hz | ||
| 输出 | 输出电压（V） | 0~输入电压 | |
| 输出电流（A） | 详见产品额定值 | ||
| 输出功率（kW） | 详见产品额定值 | ||
| 输出频率（Hz） | 0~400Hz | ||
| 控制性能 | 控制方式 | 空间电压矢量控制模式 无PG矢量控制模式(SVC) 有PG矢量控制模式(FVC) | |
| 电机类型 | 异步电机、同步电机 | ||
| 调速比 | 1：50（VF）；1：200（SVC）；1：1000（FVC） | ||
| 速度控制精度 | ±0.2%（SVC）；±0.02%（FVC） | ||
| 速度波动 | ±0.3%（SVC） | ||
| 转矩响应 | <20ms（SVC）；<10ms（FVC） | ||
| 转矩控制精度 | 10%（SVC）；5%（FVC） | ||
| 起动转矩 | 异步电机：0.25Hz/150%（SVC） 同步电机：2.5Hz/150%（SVC）；0Hz/200%（FVC） | ||
| 过载能力 | 150%额定电流维持60s 180%额定电流维持10s 200%额定电流维持1s | ||
| 外围接口 | 端子模拟量输入分辨率 | 不大于20mV | |
| 端子开关量输入分辨率 | 不大于2ms | ||
| 模拟输入 | 2路 AI1：0~10V/0~20mA AI2：-10~10V | ||
| 模拟输出 | 1路 AO1：0~10V/0~20mA | ||
| 数字输入 | 4路普通输入；最大频率1kHz；内部阻抗：3.3kΩ 2路高速输入；最大频率50kHz；支持正交编码器输入，具有测速功能 | ||
| 数字输出 | 1路高速脉冲输出，最大频率50kHz 1路Y端子开路集电极输出 | ||
| 继电器输出 | 2路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端 触点容量：3A/AC250V，1A/DC30V | ||
| 扩展接口 | 3个扩展接口：SLOT1、SLOT2、SLOT3；可插入PG卡、通讯卡、I/O卡等，但同时只能插入一张同类型的卡 | ||
| 环境要求及标准 | 运行环境温度 | -10~+50°C 注意：40°C以上降额使用 | |
| 防护等级 | IP00 | ||
| 污染等级 | 2级 | ||
| 冷却方式 | 强制风冷 | ||

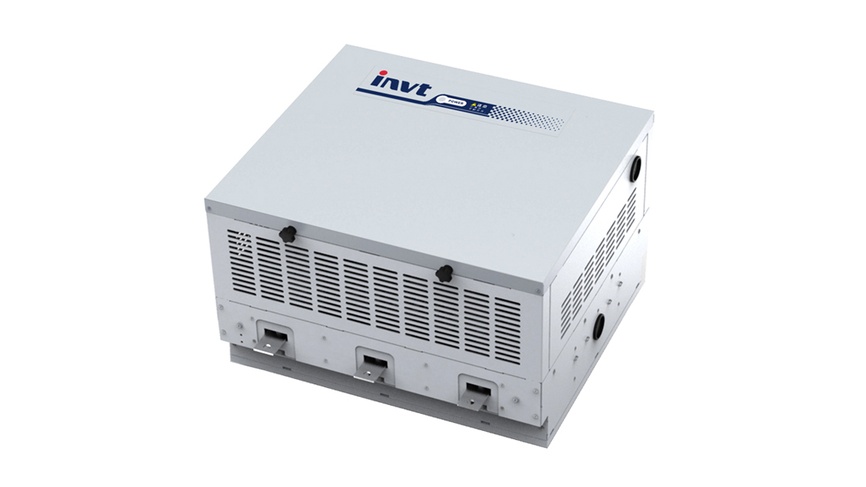

GD2000系列
矿山专用变频器
GD2000系列变频器是一款高性能矢量变频机芯产品，可用来控制异步交流感应电机和永磁同步电机，满足不同电机的工作模式。产品采用高性能DSP控制系统，并且强化产品的可靠性和环境的适应性以及客户化和行业化的设计，功能更优化，应用更灵活，性能更稳定。
·输入电压：AC 3PH 560V~760V，额定电压：660V
·功率范围：22KW~630KW
·输出频率：0~400Hz
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
电压适应范围：AC660V，功率范围：22KW~630KW
01
兼容同步/异步电机驱动控制
02
多机功能平衡同步运行
03
体积精巧，模块化的结构设计便于客户系统集成
04
四象限产品满足需要能量回馈场景的应用
05
丰富的通讯接口，支持以太网、MODBUS、CANopen通讯等
06
广泛应用于皮带机、绞车、乳化液泵、风机等负载
07
