| 功能描述 | 规格指标 | ||
| 输入 | 输入电压范围 | AC 3PH 970V(-5%)~1310V（+5%，暂态）(1140V) AC 3PH 460V(-15%)~480V(460V) AC 3PH 380V(-15%)~380V(+15%)（380V） | |
| 输入频率范围 | 47~63Hz | ||
| 控制特性 | 控制方式 | 有PG矢量控制（VC）、无PG矢量控制（SVC）和V/F控制 | |
| V/F控制 | 直线型、多点型、多次幂次方V/F曲线 | ||
| 运行指令方式 | 面板控制、端子控制、通讯 | ||
| 频率给定方式 | 数字给定、模拟量给定、通讯给定、多段速及简易PLC给定，并可实现给定的组合和方式切换。 | ||
| 过载能力 | 150%额定电流60s、180%额定电流10s | ||
| 启动转矩 | 0.5Hz 150%(SVC)、0Hz 180%(VC) | ||
| 调速范围 | 1：100（SVC）；1：1000（VC） | ||
| 速度控制精度 | +0.5%最高速度（SVC）、+0.1%最高速度（VC） | ||
| 频率分辨率 | 数字设定：0.01Hz 模拟量设定：0.1%*最高频率 | ||
| 转矩提升 | 自动转矩提升、手动转矩提升0.1~30.0% | ||
| 加减速方式 | 直线或S曲线，四组加减速时间 | ||
| 直流制动 | 起动时直流制动，停机时直流制动 | ||
| 点动运行 | 点动频率范围：0.0Hz~最大输出频率 点动加减速时间：0~3600.0s | ||
| 简易PLC及多段速运行 | 通过内置PLC或控制端子实现最多16段速度运行 | ||
| 自动电压调整 | 当电网电压变化时，能自动保持输出电压恒定 | ||
| 转矩给定方式 | 数字键盘给定、模拟量给定、远程通讯给定 | ||
| 接口特性 | |||
| 输入输出端子 | 具体参数详见附录A | ||
| 人机界面 | |||
| LED显示 | 可显示设定频率、输出频率、输出电压、输出电流等参数、 | ||
| 多功能键 | QUICK/JOG键，可做多功能键使用。 | ||

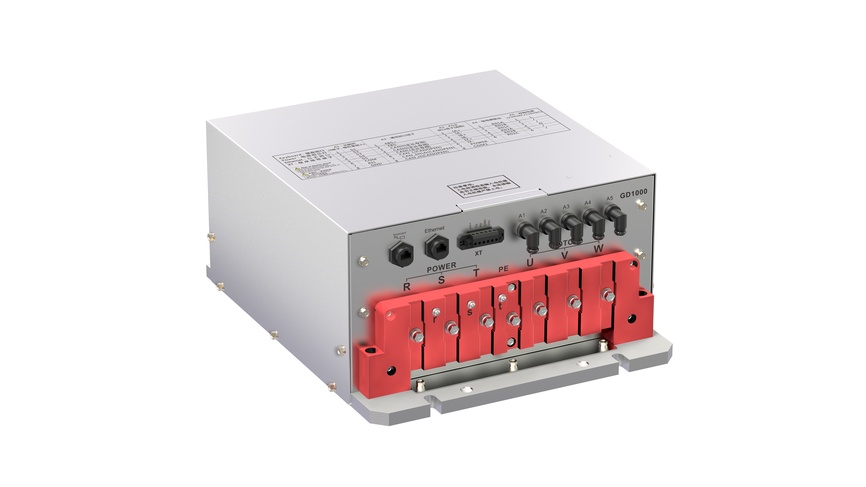

GD1000系列
采煤机专用变频器
GD1000 系列采煤机专用变频器是一款结构精巧、性能优越的变频传动单元，广泛应用于矿山行业采煤机、连采机、梭车等综采设备。
·输入电压范围：AC 3PH 380V~1140V
·输入频率范围：47~63Hz
·功率范围：110kW~315kW
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
依托32位DSP，支持异步&同步电机
01
抗震性能优越，满足采煤机5G振动标准抗震性能优越，满足采煤机5G振动标准
02
体积精巧，便于客户系统集成
03
表贴式水冷及单面维护设计，产品便于系统集成
04
四象限运行，满足能量回馈需求
05
