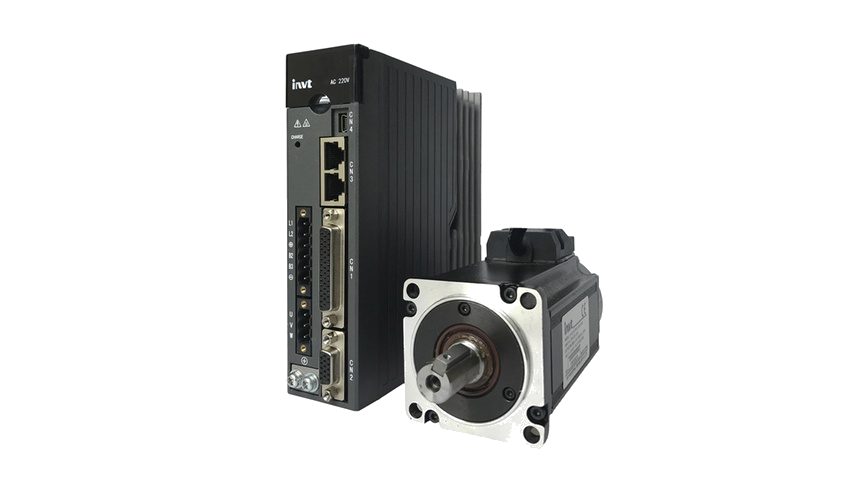

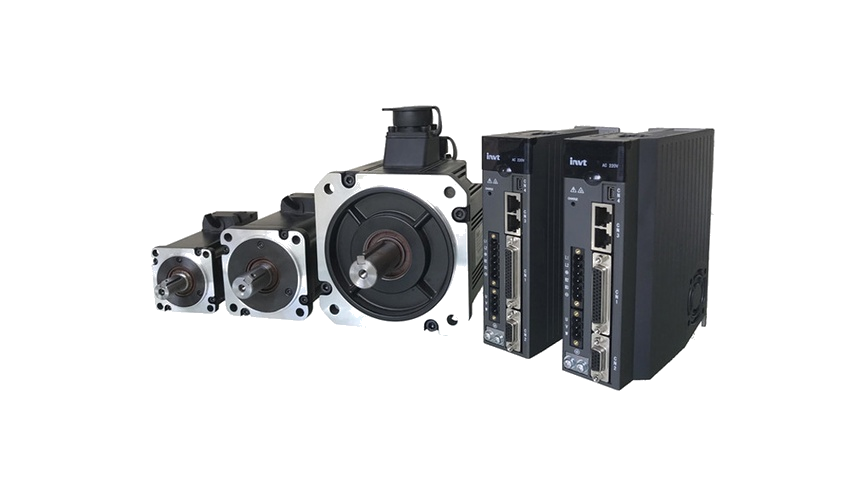

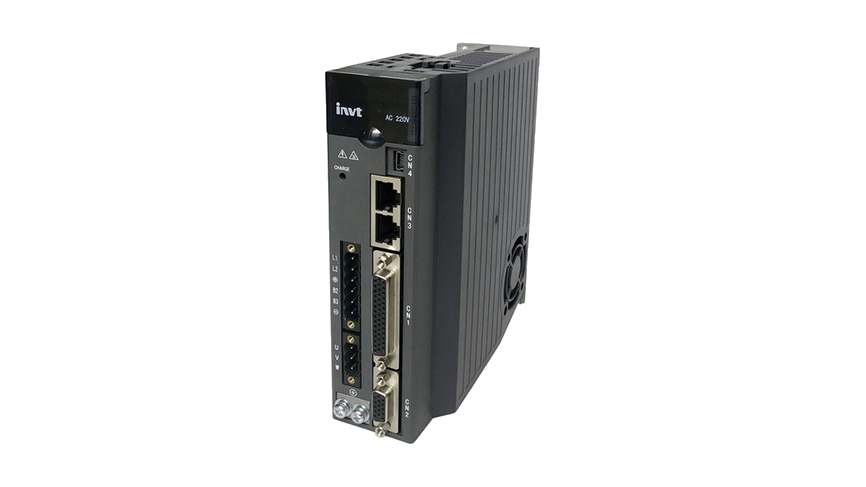

DA180系列基础型交流伺服驱动器是英威腾新一代精简版单轴伺服产品，既保留了DA200高性能交流伺服驱动器的主要功能和优点，又极大地降低了体积。DA180以实用为导向，回归制造本源，妥贴响应您的需求，扩展无忧。对于通用设备简易化和网络化，提供高效、有竞争力的解决方案。 DA180-N总线型交流伺服系统是英威腾推出的基于EtherCAT通讯协议的基础版总线型单轴伺服产品，以实用为导向，在追求简洁的同时，仍然保持了伺服系统所具有的高响应、高转矩等特性，并具有体量小、环境要求低、性价比高的特点。

·220V 1.3~10A（0.1~2kW）

·380V 3.5~4.5A（1~1.5kW）

·速度环带宽:2kHz; 3倍过载能力

·IP20; CE认证

立即咨询


概述

产品特点

规格参数

资料下载

更多资源

更多支持

立即咨询

产品特点

接口丰富

- 支持EtherCAT、CANopen、Modbus通信总线协议

功能强大

- 支持低频抑振、扰动抑制、摩擦转矩补偿、自动/手动陷波滤波器，有效抑振等各种功能

- 内部多点位位置，原点回归，无忧控制

动力强劲

- 3倍过载能力，澎湃动力

体积紧凑

-灵巧驱动，一手掌控

方便易用

-负载惯量自动识别，简单的增益调整，想你所想

规格参数

DA180系列基础型交流伺服驱动器（100W~2kW）
规格

		说明
电源

	220V系统输入电压	1PH，AC 220V(±15%)，47～63Hz
端口	控制信号输入	10路输入（功能可通过相关参数配置）
	控制信号输出	4路输出（功能可通过相关参数设置）
	模拟量输入	2路12bit模拟量输入

	脉冲信号输入	1组输入（方式：差分或者集电极开路）
	脉冲信号输出	1组输出（方式：差分输出（A+, A-; B+, B-; Z+, Z-））
	第二编码器输入	增量编码器接口（光栅尺）
	通信功能：USB	1:1通信上位机软件（标配）
	通信功能：RS485	1:n通信（标配）
	通信功能：CANopen	1:n通信（标配）
控制模式		1、位置控制；2、速度控制；3、转矩控制；4、位置/速度模式切换；5、速度/转矩模式切换；6、位置/转矩模式切换；7、CANopen模式；8、EtherCAT模式



功能：位置控制	控制输入	1、滞留脉冲清零；2、指令脉冲输入禁止；3、电子齿轮比切换；4、制振控制切换等
	控制输出	定位完成输出等
	脉冲输入：最大脉冲输入频率	光电耦合：差分输入4Mpps，集电极开路输入200kpps
	脉冲输入：脉冲输入方式	1、脉冲+方向；2、CW+CCW；3、正交编码
	脉冲输入：电子齿轮	1/10000~1000倍
	脉冲输入：滤波器	1、指令平滑滤波器；2、FIR滤波器

	模拟量输入：转矩限制	可单独进行顺/逆时针方向的转矩限制
	模拟量输入：制振控制	能抑制5~200Hz的前端振动及整机振动
	模拟量输入：脉冲输出	1、可进行编码器分辨率以下的任意分频设定；2、具有B相取反功能
功能：速度控制	控制输入	1、内部指令速度选择1；2、内部指令速度选择2； 3、内部指令速度选择3；4、零速钳位等
	控制输出	速度到达等
	模拟量输入：速度指令输入	可根据模拟量电压DC±10V进行相关设定后为速度指令输入
	模拟量输入：转矩限制输入	可单独进行顺/逆时针方向的转矩限制
	内部速度指令	可根据外部控制输入进行切换内部8段速度
	速度指令加减速调整	可单独设定加减速时间，也可进行S曲线加减速设定
	零速钳位	模拟量输入速度指令的一次延时滤波器
	速度指令滤波器	能对外围干扰等进行零漂抑制

功能：转矩控制	控制输入	零速钳位输入等
	控制输出	速度到达等
	模拟量输入：转矩指令输入	模拟量转矩指令输入，可根据模拟量电压进行增益和极性设定
	模拟量输入：速度限制输入	可进行模拟量速度限制
	速度限制	通过参数可设定速度限制
	转矩指令滤波器	模拟量输入转矩指令的一次延时滤波器
	转矩指令零漂抑制	能对外围干扰等进行零漂抑制
功能：内部位置规划	规划点数	可进行128点内部位置规划设定，可通信控制定位
	路径设定	1、位置；2、速度；3、加速时间；4、减速时间；5、停止定时器；6、各种状态输出；7、运行模式


	原点回归	1、LS信号；2、Z相信号；3、LS信号+Z相信号；4、力矩限制信号
