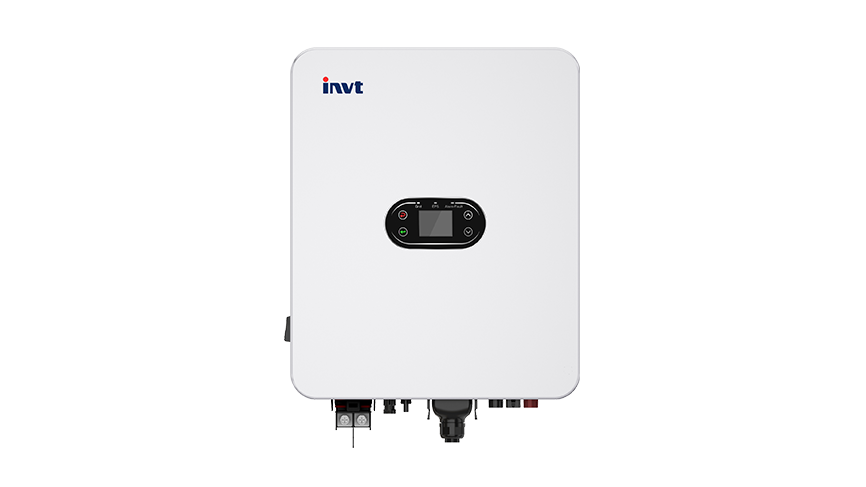

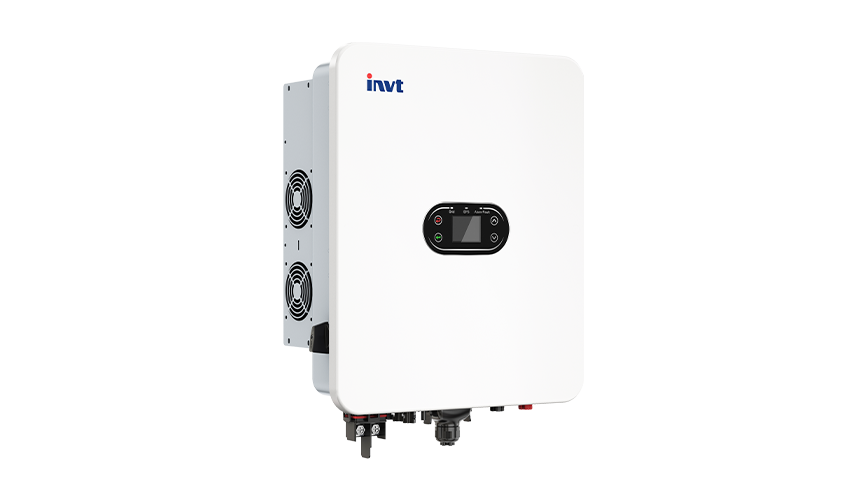

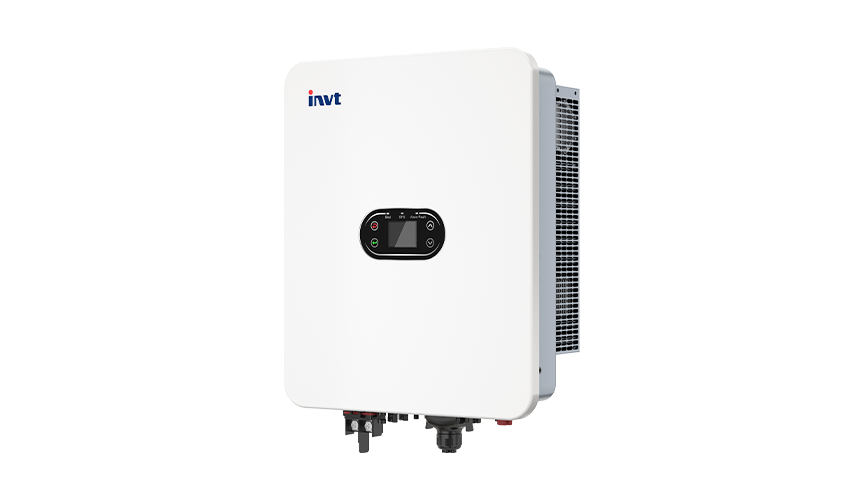

XD7-10KTL 单相低压储能逆变器

PV输入

最大PV可用输入功率

11.2kW

12.8kW

16kW

最大输入电压

600V

启动电压

100V

MPPT电压范围

100V ~ 550V

每路MPPT最大输入电流

20A+40A

每路MPPT最大短路电流

30A+60A

MPPT数量/每路MPPT组串数

2 / 1+2

电池输入

电池类型

磷酸铁锂电池、铅酸电池

电池电压范围

40V ~ 60V

最大充电/放电功率

7kW

8kW

10kW

最大充电/放电电流

175A

190A

220A

电池端口数量/BMS端口数量

1/1

通讯方式

CAN

交流

输入/输出

（电网）

额定输出功率

7kW

8kW

10kW

最大输出有功功率

7.7kW

8.8kW

11kW

最大输出视在功率

7.7kVA

8.8kVA

11kVA

额定输出电流

31.8A

36.4A

45.5A

最大输出电流

35A

40A

50A

最大输入电流

50.9A

58.2A

72.7A

额定电网电压

220V / 230V

工作电压范围

187V ~ 253V

电网制式

L/N/PE

额定电网频率/额定电网频率范围

50Hz / 45~55Hz；60Hz/55~65Hz

功率因素

0.8超前~0.8滞后

总电流谐波畸变率THDi

＜ 3%（额定功率，阻性负载）

交流

输入

（发电机）

额定输出功率

7kW

8kW

10kW

最大输出视在功率

7.7kVA

8.8kVA

11kVA

额定输出电压，频率

220V/230V，50Hz/60Hz

并离网切换时间

< 10ms

总电压谐波畸变率THDv

＜ 3%（额定功率，阻性负载）

峰值输出功率，时间

14kW, 10s

16kW,10s

20kW,10s

交流

输入

（发电机）

最大输入功率

7kW

8kW

10kW

额定输入电流

31.8A/30.4A

36.4A/34.8A

45.5A/43.5A

额定输入电压，频率

220V / 230V，50Hz/60Hz

效率

最大效率

98.0%

欧洲效率

97.5%

PV最大充电效率

97.0%

电池放电效率

95.0%

保护

交流短路保护

具备

AFCI

选配

集成直流开关

具备

漏电流保护

具备

绝缘阻抗检测

具备

组串电流检测

具备

浪涌保护

TYPE Ⅱ（DC）/TYPE Ⅱ（AC）

基本参数

尺寸（宽 x 高 x 深）

440 x 534 x 245 mm

重量

约32kg

拓扑

高频隔离（对电池）

自耗电

＜ 10W

工作环境温度/湿度

-30～60℃ / 0~100%（无凝露）

防护等级

IP66

噪音（典型工况）

≤40dB（A）

显示

LCD

通讯方式

RS485 / CAN / WLAN / 4G / 蓝牙

冷却方式

智能风冷

最高工作海拔

4000m

光伏直流端子

PV-JK00M1

储能直流端子

OT端子(35-50mm²)

交流端子

直型锁

并网标准¹

IEC61727

安规/EMC标准¹

IEC/EN 62109-1/2, IEC/EN 61000-1/3, EN50549, IEC 61727/62116
