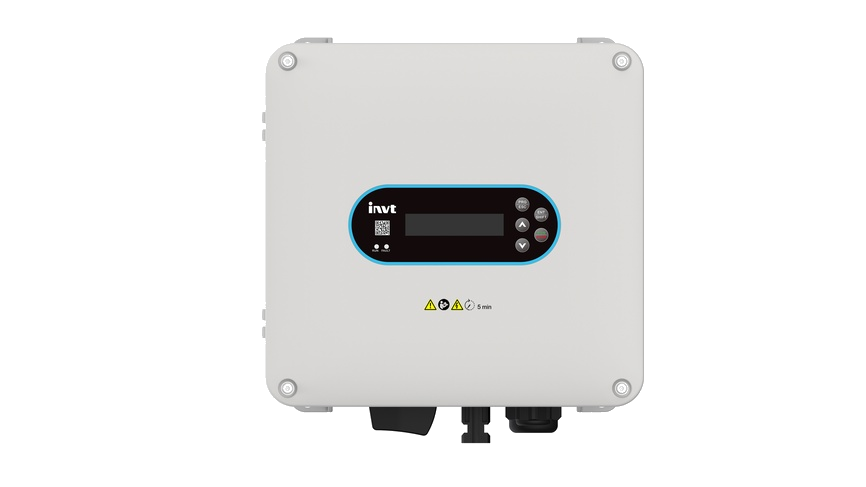

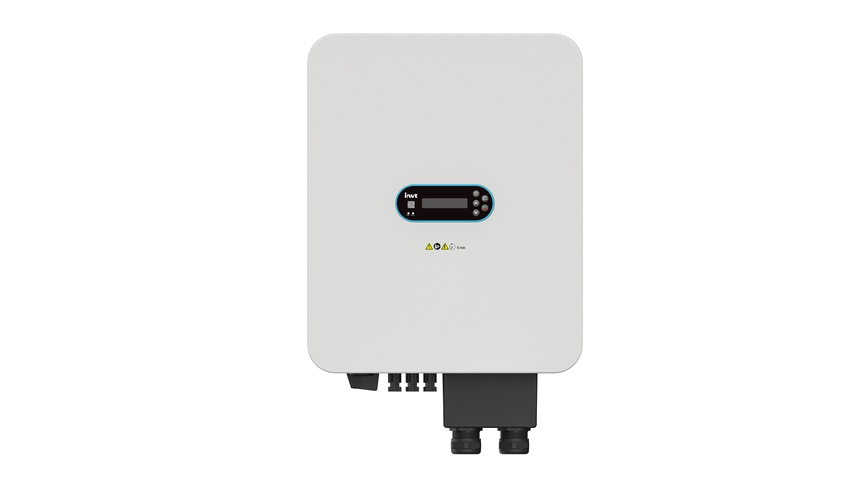

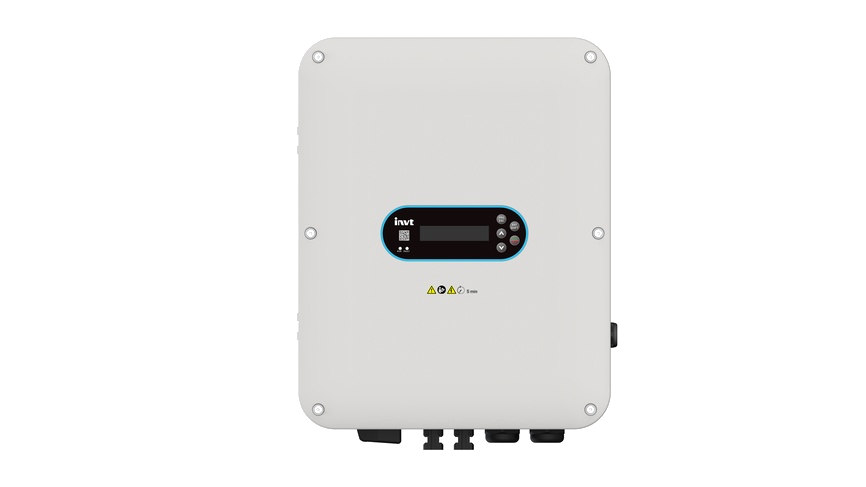

SP100系列光伏水泵专用变频器是英威腾面向光伏水泵客户推出的一款具有高防水、防尘等级的变频器，允许户外安装，无需额外防护。产品内置直流开关、保险与汇流功能，兼容单相、三相设计，最高支持直流900V输入，支持混合供电输入，支持4G/GPRS物联网模块，能够实现远程监控与控制，LCD键盘显示，多种传感器输入，具有光弱、水位保护、流量计算等多种光伏水泵专用功能。

·0.75~22kW

·DC100-900V/AC220~380V

·IP66

立即咨询


概述

产品特点

规格参数

资料下载

更多资源

更多支持

立即咨询

产品特点

高集成度

- 内置直流开关，减少外部设备配置，降低系统成本；

- 内置保险与汇流功能，无需汇流即可接入变频器，安全又省心；

- 内置防逆流二极管，阻止混合供电时市电逆流。

全方位保护功能

- IP66高防尘防水等级，允许户外安装；

- 光弱告警、干抽告警、水满与水空预警，具有光伏水泵应用特有的保护功能；

- 具备输出过流、母线过欠压、输出缺相、过温等变频器保护功能。

出色的光伏水泵驱动器

- 兼容异步电机与永磁同步电机，支持V/F与无传感器矢量控制（SVC）；

- 兼容单相、三相电机驱动设计；

- 支持交直流混合输入，直流输入最大支持900V输入；

- MPPT控制效率>99%；

- 具备流量计算功能；

- 配备LCD键盘，能够显示累计流量，累计用电量，运行时间。

远程控制

- 选配4G/GPRS模块，实现远程状态监控、参数修改与启停。

规格参数

功能描述		规格指标
输入	AC输入电压（V）	4、4-T：AC 3PH 380V(-15%)~440V(+10%)；额定电压：380V 2、2-T：AC 3PH/1PH 220V(-15%)~240V(+10%)；额定电压：220V
	PV输入电压（V）	4：DC 250V~900V 推荐MPP电压：570V D4：DC 250V~900V 推荐MPP电压：570V 2：DC 150V~450V 推荐MPP电压：350V D2：DC 150V~450V 推荐MPP电压：350V 4-T：DC 220V~900V 推荐MPP电压：570V 2-T：DC 100V~450V 推荐MPP电压：350V
	输入电流（A）	参见2.3产品额定值
	PV最大输入电流（A）	参见2.3产品额定值
	输入频率（Hz）	2、4、2-T、4-T交流机型：50Hz或60Hz，允许范围47~63Hz，最大变化率为20%/s
	短路容量	根据IEC 61439-1定义，开关设备组装体的进线端额定短时耐受电流最大值为100kA；变频器适用于预期短路电流不超过其保护器件分断能力（如100kA）的场合，且其额定工作电流远低于此值（通常≤1kA）。
输出	输出电压（V）	4、D4、4-T：0~380V 2、D2、2-T：0~220V
	输出电流（A）	参见2.3产品额定值
	输出功率（kW）	参见2.3产品额定值
	输出频率（Hz）	0~400Hz
技术控制性能	控制方式	空间电压矢量控制模式，无PG矢量控制模式(SVC)
	电机	电机类型：异步电机、同步电机电压：0至U1（电机额定电压），三相对称，在弱磁点电压为Umax（变频器额定电压）短路保护：电机输出的短路保护符合IEC 61800-5-1 频率：0~400Hz 频率分辨率：0.01Hz 弱磁点：10~400Hz 载波频率：1~15kHz可设，默认载波频率请参考功能码P00.14 电机电缆最大长度：200m
	调速比	异步电机：1：200（SVC）同步电机：1：20（SVC）
	速度控制精度	±0.2%（SVC）
	速度波动	±0.3%（SVC）
	过载能力	120%额定电流维持60s，150%额定电流维持10s
	端子开关量输入分辩率	不大于2ms
	数字输入	3路普通输入，最大频率1kHz
	继电器输出	1路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端触点容量：3A/AC 250V，1A/DC 30V


环境要求及标准	安装方式	仅支持壁挂式
	运行环境温度	-10~+60℃ 注意：45℃以上请降额使用。
	防护等级	IP66
	污染等级	2级
	冷却方式	自然散热或强制风冷
