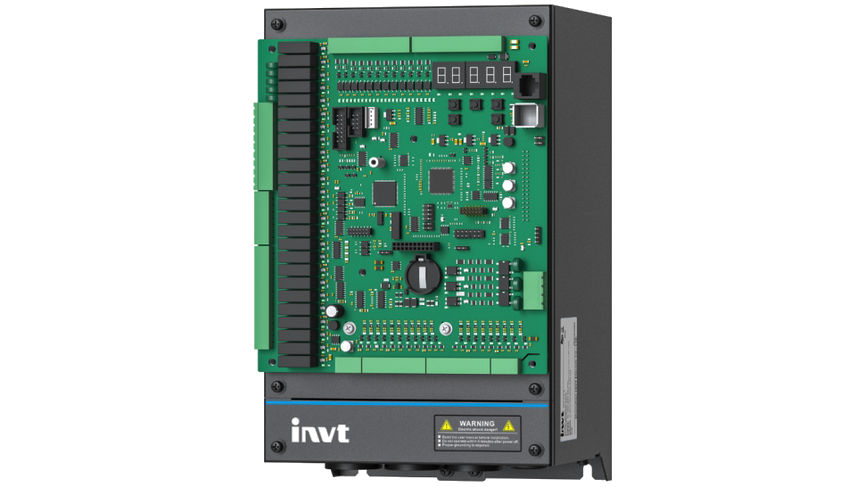

EC90B电梯智能一体机是一款专为现代曳引式电梯打造的高性能一体化控制系统，在紧凑的架构中集成了驱动控制、电梯逻辑控制与系统管理功能，实现了高效、可靠的整体解决方案。该产品采用先进的矢量控制技术，支持灵活的参数配置，并配备完善的安全保护机制，确保系统长期稳定运行。因此，EC90B 广泛应用于住宅及商业建筑的乘客电梯，具备高效便捷的调试体验、平稳舒适的乘坐感受以及良好的系统兼容性，能够灵活适配多种安装环境，为客户提供高性能、高可靠性的智能电梯控制方案。

·4-5.5kW

·0-400V

·最高支持15层

立即咨询


概述

产品特点

规格参数

资料下载

更多资源

更多支持

立即咨询

产品特点

安全可靠

- 具备电气保护、运行监控及故障诊断等多重保护机制，确保电梯运行安全可靠。

- 内置完善的保护参数组，支持系统监控、检测功能及运行状态跟踪。

- 支持强迫减速开关监控、端站保护及平层控制，实现安全的运行管理。

- 完整的故障代码体系与诊断功能，便于快速排查故障与维护。

- 集成抱闸控制逻辑与运行顺序管理，进一步提升系统运行的安全性与可靠性。

使用简单，调试便捷

- 驱动与控制一体化设计，简化系统布线与安装过程。

- 内置操作键盘与数字显示，可实现参数设置、运行监控及系统调试。

- 结构化参数分组涵盖电机控制、速度曲线、通信、楼层配置及电梯逻辑等内容，配置直观便捷。

- 支持电机自学习功能，并提供检修模式与正常运行模式下的调试流程。支持电机自学习功能，并提供检修模式与正常运行模式下的调试流程。

- 提供分步骤的低速与高速调试指引，简化现场调试工作。

高性能控制

- 采用先进的矢量控制技术，并结合电梯专用运动控制逻辑，实现平稳的加减速与精准平层。

- 支持灵活的速度曲线配置，包括S曲线调节及乘坐舒适度优化。

- 具备负载补偿与自适应控制功能，提升启动性能与运行平顺性。

- 支持同步电机与异步电机控制，并提供编码器反馈配置。

- 支持CAN通信与串行通信，便于系统联网与分布式控制。支持CAN通信与串行通信，便于系统联网与分布式控制。

功能丰富，应用灵活

- 提供完整的电梯逻辑功能，包括司机模式、消防运行、电梯锁梯及超载管理等。

- 支持楼层配置、平层微调及开关门参数控制，实现精确的系统运行控制。

- 支持扩展板卡及外围设备接入，如楼层显示板、厅外召唤板及井道开关等。

- 兼容能量回馈单元及多种外部系统组件。

- 硬件配置与系统布局灵活，适用于多种安装环境与应用场景。

规格参数

项目		规格指标
输入输出特性	输入电压范围	AC 3PH 380V(-15%)~440V(10%)
	输入频率范围	47～63Hz
	输出电压范围	0–额定输入电压
	输出频率范围	0–99Hz
电梯基本特性	最大楼层	15 floors
	最大运行速度	1 m/s
	通讯方式	1组CANbus通讯端口

技术性能特性	控制方式	VF(调试模式), 无PG矢量控制(异步), 有PG矢量控制(同步)
	过载能力	150%额定电流60s 180%额定电流10s
	启动转矩	PG矢量控制：0Hz/150%
	速度控制精度	PG矢量控制：±0.1%最高速度
	载波频率	2.0kHz～10.0kHz




外围接口特性	开关量低压输入口	25路开关量低压输入, DC24V / 4.5–8mA. 高电平有效, 最大频率1kHz,内部阻抗: 3.3kΩ
	模拟输入	1路(AI1) 0~10V/0~20mA输入可选, 分辨率: ≤20mV
	数字输入/输出	20按钮输入/输出: L1~L20
	高压检测输入口	3路110V输入: DC1~DC3, 公共点DC-。 60~120VAC有效
	继电器输出	25路开关量输出: Y0~Y24, DC30V/5A, AC250V/5A 其中Y0可作为应急运行输出其中Y2可作为抱闸输出
	CAN通讯端口	1路CAN通讯端口
	编码器端口	可扩展正余弦、增量型、Endat编码器接口
功能特性	运行模式	快车、检修、消防、地震、返平层、UPS
	停靠方式	多段速爬行停靠
	启动转矩补充	采用速度环及位置环（有PG）两种独立的调节方式实现无称重装置的平稳启动
	电机自学习方式	同步机、异步机采用静态自学习方式
	自动电压调整	当电网电压变化时，能自动保持输出电压恒定
	低电压降速	安装模式，系统检测到输入电压等级低时，自动智能降低运行速度



操作与监控	一体机键盘	由5位数码管、8个指示灯和5个按键组成，可进行参数查询、参数设置操作
	手持操作器	可进行参数查询、参数设置、参数上传下载操作
