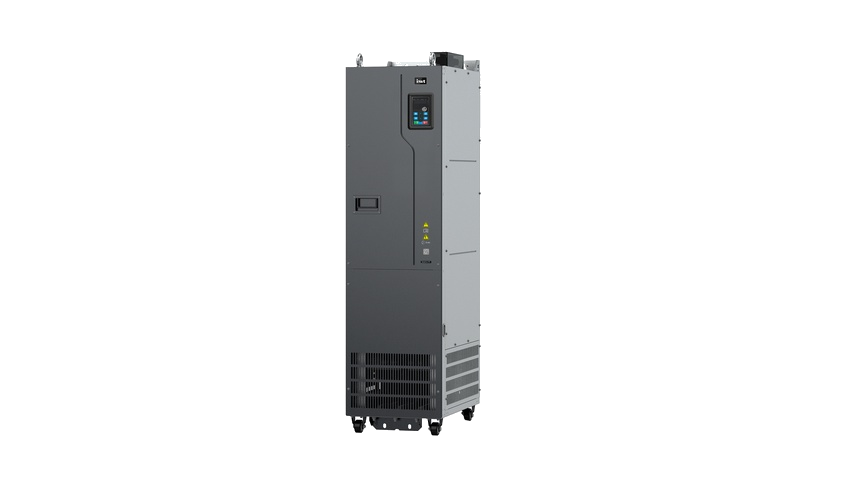

GD290L扶梯专用变频器是专为自动扶梯和自动人行道应用设计的驱动产品。该产品采用先进的矢量控制技术，可在复杂负载工况下保持稳定运行，具有高可靠性、优异的 EMC 性能，并在轻载和低速运行时实现更优的节能效果。该产品结构紧凑，支持灵活的通信扩展，广泛应用于商场、地铁、机场等公共交通场所，可帮助客户有效降低系统成本与能耗。

·4-55kW

·50℃工作环境

·C2 EMC滤波器

立即咨询


概述

产品特点

规格参数

资料下载

更多资源

更多支持

立即咨询

产品特点

可靠耐用，稳定运行

- 独立风道设计与强化PCB涂覆工艺，确保设备在严苛环境下稳定运行，降低维护需求。

- 先进矢量控制技术，兼容异步电机与永磁同步电机，在复杂工况下依然保持优异运行性能。

- 优异的电磁兼容性能，即使在复杂电磁环境中也能稳定可靠运行。

- 完备的故障保护功能，包括过流、过压、欠压、过温、缺相及过载保护等，全面保障系统安全。

高效节能，降低系统成本

- 优化电路设计与高效低速运行策略，在扶梯典型运行工况下显著降低能耗。

- 高功率密度设计，简化控制柜集成，降低系统安装成本。

- 自动电压调节功能，在电网电压波动时仍能保持稳定输出，提高系统运行效率。

灵活集成，拓展能力强

- 支持CAN、PROFINET及工业以太网等多种通讯总线，便于接入自动化系统。

- 支持双电机参数组切换，系统配置更加灵活。

- 提供丰富的I/O接口与扩展槽位，可根据需求扩展通讯卡及功能模块。

智能控制，高性能运行

- 无速度传感器矢量控制，具备快速转矩响应和高精度速度控制能力。

- 支持多种频率给定方式，包括数字给定、模拟给定、PID控制、多段速及通讯控制等。

- 具备转速跟踪启动功能，可实现旋转电机的平滑无冲击启动。

安装调试便捷

- 支持壁挂式、落地式及法兰式多种安装方式，安装部署更加灵活。

- 电机参数自动整定功能，提高控制精度并简化调试过程。

- 支持参数上传/下载与快速配置，提高维护与调试效率。

规格参数

项目		规格指标
功率输入	输入电压（V）	AC 3PH 380~480V 额定电压：380V
	输入频率（Hz）	50Hz或60Hz，允许范围47–63Hz
	允许电压暂态波动	-15%~+10%
功率输出	输出电压（V）	0–输入电压
功率输出	输出频率（Hz）	0–400Hz
技术控制性能	控制方式	空间电压矢量控制模式，无PG矢量控制模式
	电机类型	异步电机、永磁同步电机
	调速比	异步机1：200（无PG 矢量控制）同步机1：20（无PG 矢量控制）
	速度控制精度	±0.2% (无PG 矢量控制)
	速度波动	±0.3% (无PG 矢量控制)
	转矩响应	<20ms (无PG 矢量控制)
	转矩控制精度	±10% (无PG 矢量控制)
	过载能力	110%额定电流1 分钟，每5 分钟允许过载1 次

运行控制性能	频率设定方式	数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC 设定、PID 设定、通讯设定等。可实现设定的组合和设定通道的切换。
	自动电压调节	当电网电压变化时，能自动保持输出电压恒定
	故障保护功能	提供多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能
	转速追踪再起动功能	实现对旋转中的电机的无冲击平滑起动



外围接口	端子模拟量输入分辨率	不大于20mV
	端子开关量输入分辨率	不大于2ms
	模拟输入	2路，AI1：0(2)~10V/0(4)~20mA，AI2：-10~10V
	模拟输出	2路，AO0/AO1：0(2)~10V/0(4)~20mA
	数字输入	5路普通输入，最大频率1kHz，内部阻抗：3.3kΩ 1路高速输入，最大频率50kHz
	数字输出	1路Y端子开路集电极输出，与S4共用端子，通过跳线选择功能
	继电器输出	2 路可编程继电器输出 RO1A 常开，RO1B 常闭，RO1C 公共端 RO2A 常开，RO2B 常闭，RO2C 公共端触点容量：3A/AC250V，1A/DC30V
	扩展接口	2个扩展接口：SLOT1、SLOT2；可扩展通讯卡，I/O卡等

其它	安装方式	支持壁挂式、落地式、法兰式安装三种方式
	运行环境温度	-10~50°C，40°C 以上降额使用
	防护等级	IP20
	污染等级	2级
	冷却方式	强制风冷
