| 功能描述 | 项目规格 | ||
| 输入 | 输入电压（V） | AC 3PH 380V (-15%) ~ 440V (+10%)；额定电压：380V AC 3PH 220V (-15%) ~ 240V (+10%)；额定电压：220V AC 1PH 220V (-15%) ~ 240V (+10%)；额定电压：220V | |
| 输入频率（Hz） | 50Hz 或 60Hz，允许范围47 ~ 63Hz，最大变化率为20%/s | ||
| 短路容量 | 根据IEC 61439-1 定义，在进线端最大允许短路电流值为 100kA。变频器适用于在最大额定电压时电路传输电流有效值不 大于100kA 的场合。 | ||
| 输出 | 输出电压（V） | 0–输入电压 | |
| 输出频率（Hz） | 0–200Hz | ||
| 控制性能 | 控制方式 | 无PG 矢量控制模式(SVC)，有PG 矢量控制模式(FVC) | |
| 电机类型 | 异步电机、永磁同步电机 | ||
| 调速比 | 异步电机：1:200(SVC) 同步电机：1:20(SVC)；1:1000(FVC) | ||
| 速度控制精度 | ±0.5% (SVC); ±0.05% (FVC) | ||
| 速度波动 | ±0.3% (SVC) | ||
| 转矩响应 | <20ms (SVC); <10ms (FVC) | ||
| 转矩控制精度 | 10% (SVC); 5% (FVC) | ||
| 启动转矩 | 异步电机：0.3Hz/150% (SVC) 同步电机：2.5Hz/150% (SVC)；0Hz/200%(FVC) | ||
| 过载能力 | 150%额定电流维持60s； 200%额定电流维持10s | ||
| 选配件及功能 | 能耗制动 | 全系列内置标配 | |
| EMC 滤波器 | 标配内置C3 滤波电路，选配内置C2 滤波器 | ||
| 同步电机封星功能 | 支持电子封星功能 | ||
| OTA 软件升级 | 外接物联网4G 模块（不标配），实现云升级软件 | ||
| 操作器（键盘） | 本机贴膜键盘有LED 和LCD 可选； 支持选配外引LED 键盘 | ||
| 运行时间保护 | 可设定保护日期，时间到达后预警及禁用（仅在配置本机贴膜 LCD 键盘时支持该功能） | ||
| 外围接口 | |||
| 端子模拟量输入分辨率 | 不大于20mV | ||
| 端子开关量输入分辨率 | 不大于2ms | ||
| 模拟输入 | 2 路。AI1/AI2：0~10V 或0~20mA | ||
| 数字输入 | 10 路普通输入。最大频率1KHz，内部阻抗3.3kΩ | ||
| 数字输出 | 1 路Y 端子开路集电极输出 | ||
| 继电器输出 | 3 路可编程继电器输出。 RO1A 常开，RO1B 常闭，RO1C 公共端； RO2A、RO2C 一组常开；RO3A、RO3C 一组常开； 触点容量：3A/AC250V，1A/DC30V | ||
| 通讯接口 | 1 路CANopen，1 路RS485 | ||
| STO输入 | 2 路冗余输入，满足SIL3 等级 | ||
| PT100输入 | 1 路。分辨率1℃；范围-20℃~150℃；检测精度：±3℃ | ||
| 编码器输入 | 支持5V/12V 增量编码器（跳线选择电源，缺省12V） | ||
| PG卡扩展 | 支持增量式、正余弦、Endat、SSI PG 卡 | ||
| 环境要求及标准 | 安装方式 | 壁挂式安装 | |
| 运行环境温度 | -10~50°C，40°C 以上降额使用 | ||
| 存储环境温度 | -30~+60℃ | ||
| 防护等级 | IP20 | ||
| 冷却方式 | 强制风冷 | ||
| 认证标准 | CE（含STO） | ||

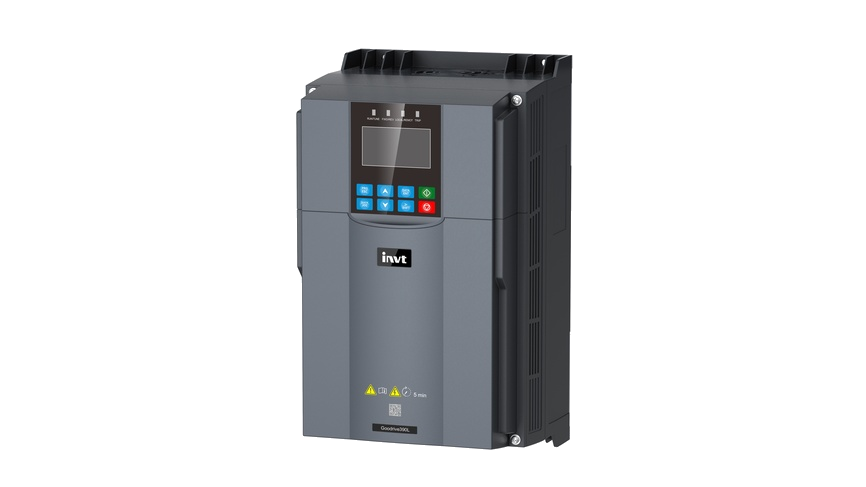

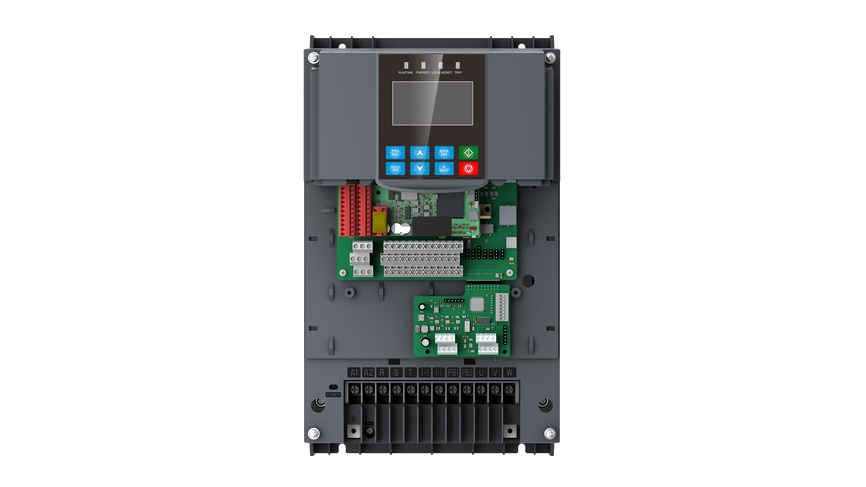

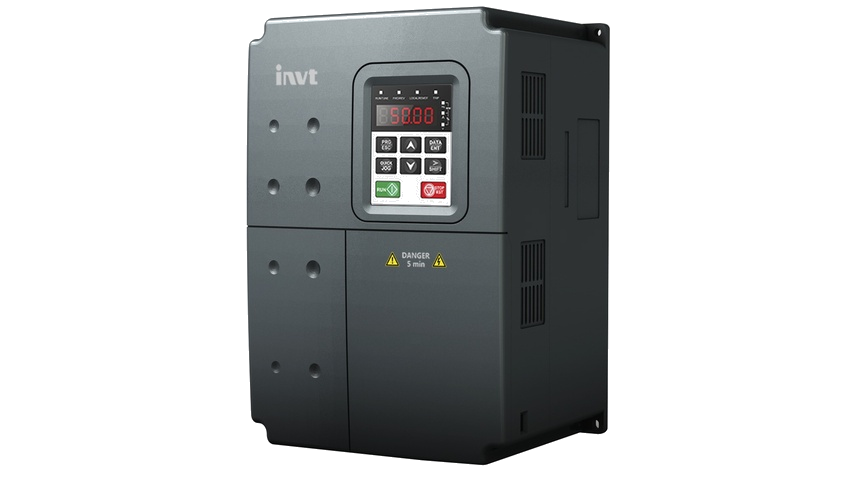

GD390L系列电梯专用变频器
GD390L是一款专为电梯行业设计的新一代高性能变频器。它将驱动技术、控制技术和网络通信技术融为一体，形成统一的设计理念。产品集成了STO、电子封星、C2 滤波器、LCD 键盘以及OTA技术等先进特性，适用于多种市场应用场景，并在安全性、可靠性、驱动性能以及产品定制化与扩展能力等方面表现更为优越。
·2.2-37kW
·SIL3级STO
·C2 EMC滤波器
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
配置丰富
- 内置C2滤波器版本，完美满足欧洲市场需求，节省柜内空间并降低成本。
- 支持多种操作器类型，可选LCD或LED键盘，同时支持外引LED或LCD键盘进行操作。
02
安全可靠
- 标配STO功能，满足SIL3安全完整性等级认证，在电梯停梯时防止电机意外启动，运行更加安全。
- 电子封星功能通过变频器内部电路实现，响应速度快，可降低电梯故障率。
- 宽电压范围，电网适应能力强，可有效避免因电网波动引发的电梯故障。
03
功能强大
- 200%/10s过载能力优于多数同类产品，超载时不易报过载故障。
- 新增两路S端子，支持检修和应急运行模式。
- 新增两路应急电源输入，无需外接切换电路。
- 支持二次开发功能，帮助客户提升售后与维保价值。
04
灵活易用
- 通过连接INVT Workshop软件，可实时采集电梯波形数据并进行分析，同时提供多种调试与诊断功能，使故障排查更加便捷。
- 支持本地USB程序升级，更新更加快速方便。
