XD5KTR |
XD6KTR |
XD8KTR |
XD10KTR |
XD12KTR |
|
PV输入参数 | |||||
最大PV输入功率 |
8kW |
9.6kW |
12.8kW |
16kW |
19.2kW |
最大PV输入电压 |
1100V |
||||
启动电压 |
160V |
||||
额定电压 |
600V |
||||
MPPT 电压范围 |
160V-1000V |
||||
MPPT 满载电压范围 |
250V-850V |
300V-850V |
400V-850V |
450V-850V |
500V-850V |
MPPT数量 |
2 |
||||
每路MPPT组串数 |
1 / 1 |
||||
MPPT电流 |
20A |
||||
MPPT短路电流 |
40A |
||||
输出（ AC) | |||||
额定输出功率 |
5kVA |
6kVA |
8kVA |
10kVA |
12kVA |
最大输出功率 |
5.5kVA |
6.6kVA |
8.8kVA |
11kVA |
13.2kVA |
最大输出电流 |
7.2A |
8.7A |
11.6A |
14.5A |
17.4A |
额定电压 |
230 V / 400 Vac |
||||
额定频率 |
50Hz / 60Hz |
||||
THDi(@额定功率) |
＜2% |
||||
功率因素 |
0.8 超前~0.8 滞后 |
||||
离网输出（EPS） | |||||
最大输出功率 |
5.5kVA |
6.6kVA |
8.8kVA |
11kVA |
13.2kVA |
峰值功率，时间 |
10kW, 60s |
12kW, 60s |
16kW, 60s |
20kw, 60s |
20kw, 60s |
额定电压，频率 |
230V / 400Vac, 50Hz |
||||
THDv(@额定功率) |
＜3% |
||||
切换时间 |
＜10ms |
||||
电池 | |||||
电池类型 |
锂电池，铅酸电池 |
||||
电池电压范围 |
120V - 600V |
||||
最大充放电电流 |
50A |
||||
通讯方式 |
CAN / RS485 |
||||
效率 | |||||
最大效率 |
98.20% |
98.40% | |||
欧洲效率 |
97.60% |
97.80% | |||
电池充放电效率 |
97.60% |
97.80% | |||
保护 | |||||
直流开关 |
是 |
||||
直流反接保护 |
是 |
||||
防孤岛保护 |
是 |
||||
交流短路保护 |
是 |
||||
漏电流检测 |
是 |
||||
绝缘阻抗检测 |
是 |
||||
接地故障检测 |
是 |
||||
过压/过流保护 |
是 |
||||
I-V扫描曲线 |
是 |
||||
电池软启动保护 |
是 |
||||
浪涌保护 |
二级 |
||||
直流拉弧保护（AFCI） |
选配 |
||||
通讯 |
|||||
显示 |
LCD |
||||
通讯方式 |
RS485/CAN/WIFI/4G/LAN/蓝牙 |
||||
认证标准 |
|||||
认证 |
IEC/EN 62109-1/2,IEC/EN 61000-1/3,EN50549, IEC 61727/62116, |
||||
常规参数 | |||||
尺寸（宽*高*深） |
534x440 x220 mm |
||||
重量 |
<30kg |
||||
工作温度范围 |
-30℃～+60℃ |
||||
散热方式 |
自然冷却 |
||||
防护等级 |
IP66 |
||||
海拔高度 |
4000m |
||||
噪音 |
<35dB |
||||
相对湿度 |
0~100% |
||||
待机损耗 |
＜10W |
||||
拓扑 |
无变压器 |
||||

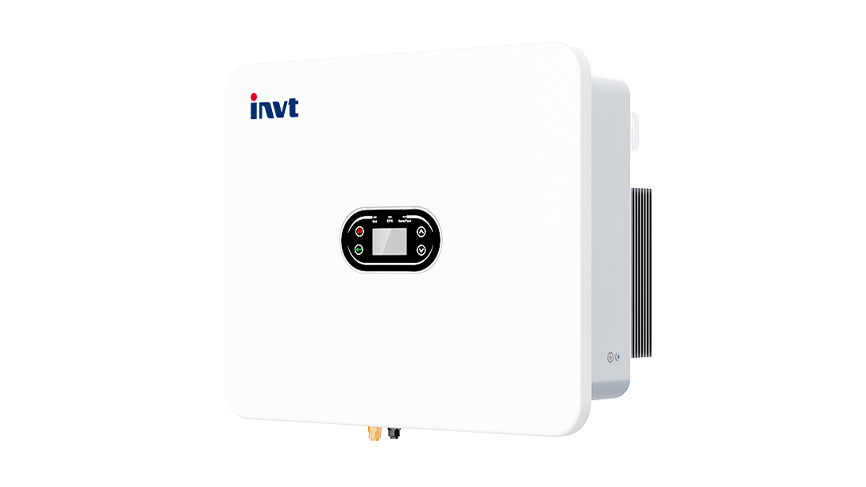

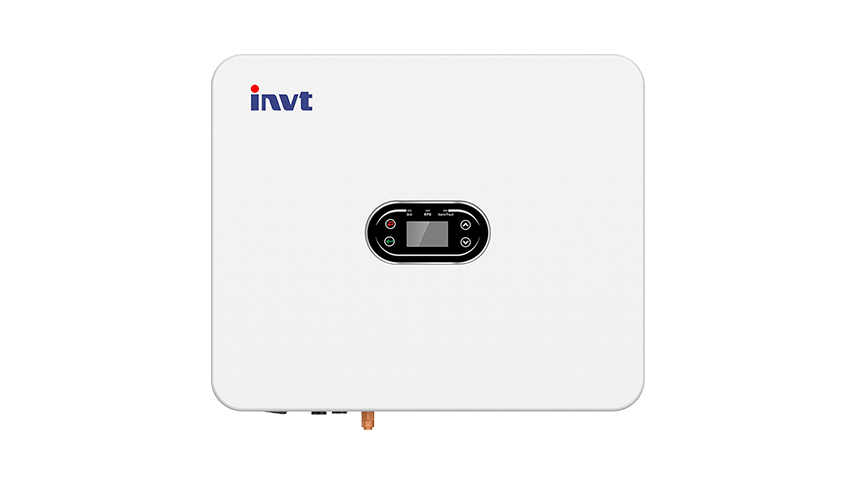

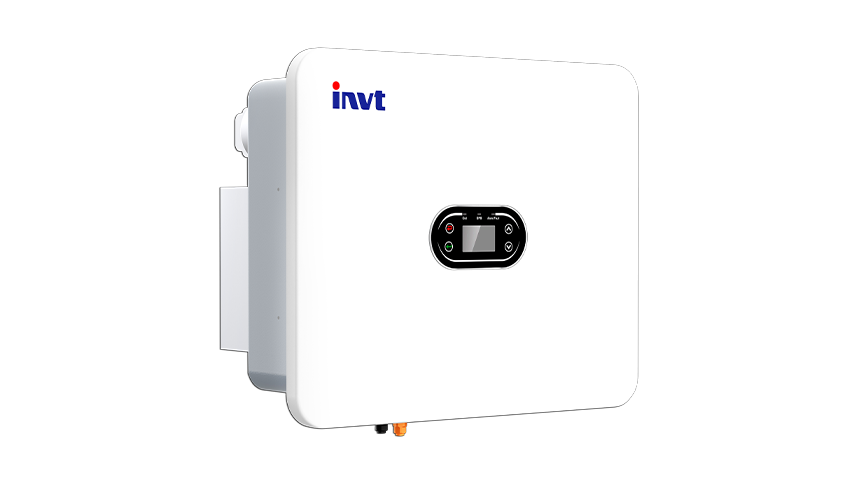

XD5-12KTR
三相储能逆变器
XD5-12KTR 三相储能逆变器专为别墅、通信基站及中小型工商业场景打造。采用双路MPPT设计，全面兼容700W+大功率光伏组件，实现更高发电效率与更强输出能力；内置智能充放电策略，支持实时在线运维与远程管理，真正做到“一键无忧”，让您轻松享受稳定、高效、自主的绿色电力。
·5~12kW
·IP66高等级防护
图片概述
产品特点
规格参数
资料下载
相关方案
客户案例
相关视频
更多支持
产品特点
01
高效发电 收益更高
- 直流侧1.6倍超配，MPPT电流20A，适配大功率组件
- 电池最大充放电电流50A，适配主流电池品牌
- 离网最大输出功率1.1倍，峰值功率2倍，业内领先水平
02
安全智能 运维无忧
- IP66高防护, 支持户外安装
- 智能I-V曲线扫描、诊断功能
- DC/AC二级防雷保护
- 电池反接保护
03
友好灵活 稳定可靠
- EPS切换时间<10ms，UPS级别切换等级，保障关键设备稳定运行
- 支持选配直流拉弧检测AFCI功能
- 多种工作模式可选，削峰填谷，节省电费开支
- 支持100%三相不平衡输出
