英威腾GD350变频器无PG矢量转矩模式收卷应用案例
浏览量：5634
2024-11-07
分享：
在机械制造、纺织、造纸、橡胶、塑料、金属线、电缆、电线等众多行业中，转矩收卷被广泛应用。在这类应用中，随着卷径的变化，需要进行转矩补偿，而驱动负载通常采用力矩电机和三相异步电动机。
项目难点
力矩电机在收卷应用中主要利用其自身的机械特性，在固定线速度运行时，随着卷径增加，负载自动增大，转速自动降低，这完全符合力矩电机的机械特性曲线，从而能够保证材料的张力和线速度恒定。因此，力矩电机曾被广泛应用于各种工艺材料的收卷。然而，随着设备对工艺要求的不断提高，卷径越来越大，速度越来越快，力矩电机应用的局限性也逐渐暴露出来。而采用带 PG 矢量控制变频器的方法（变频器 + PG 卡 + 编码器）来实现收卷，无疑会增加设备成本和故障率。
英威腾方案
为满足设备的工艺需求，英威腾推出了GD350系列。GD350无PG矢量控制收卷变频器具有以下显著优势：
1. 拥有出色的无PG矢量转矩控制算法，转矩精度在5%以内，线性度在±3%以内。
2. 具备专用关联设置参数功能，且专用功能参数设置不超过10个。
3. 能够实现零线速度恒张力悬停效果。
4. 省去了PG扩展卡以及张力显示仪表，有效减少了系统故障，降低了使用和维护成本。
该方案旨在提高设备稳定性，增强设备材料的适配性，降低客户的维护成本。
客户价值
1. 收卷电机转速范围为0至2倍电机额定转速。
2. 在全速域范围内，张力恒定在 5%以内。
3. 可实现不停机换卷，显著提高工艺水平和生产效率。

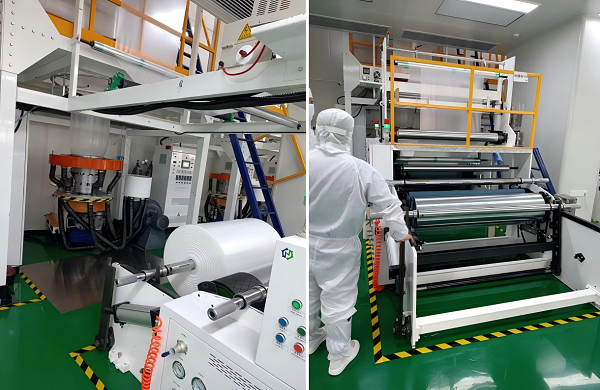

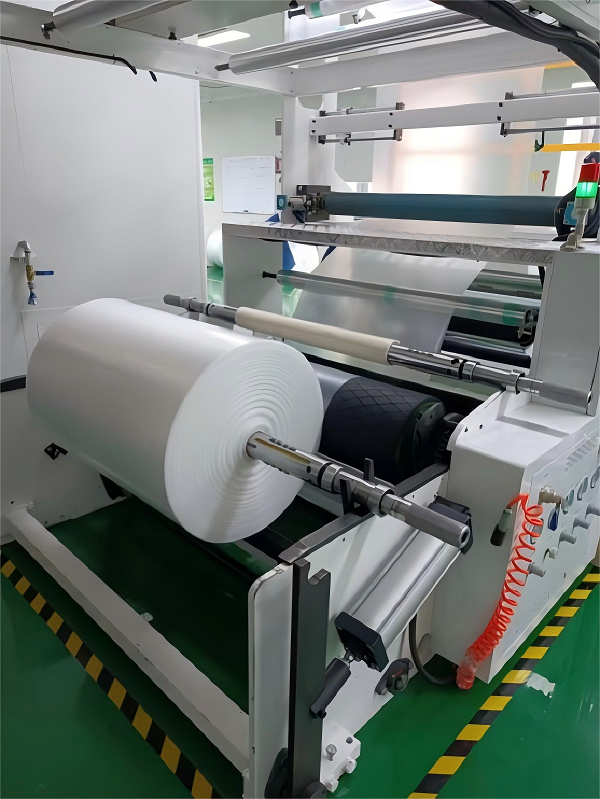

*现场应用
英威腾GD350张力控制无PG矢量转矩控制，可驱动三相异步电动机，轻松替代力矩电机的应用，不仅能够完美替代力矩电机收卷效果，还集成了张力收卷功能、不停机换卷功能、材料张力柔性控制功能、断料防止飞车功能以及LCD液晶显示面板等功能，充分展示了GD350的优异性能以及控制方案的优势。未来，英威腾也将持续创新产品,以满足不断变化的市场需求。
