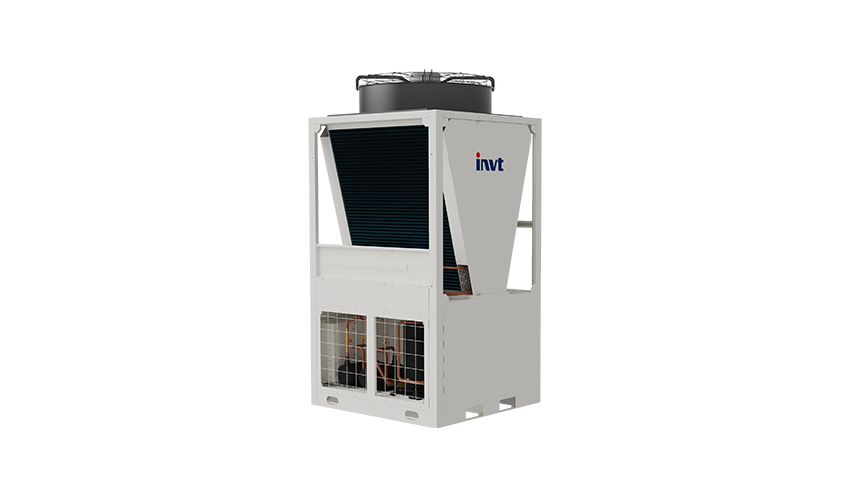

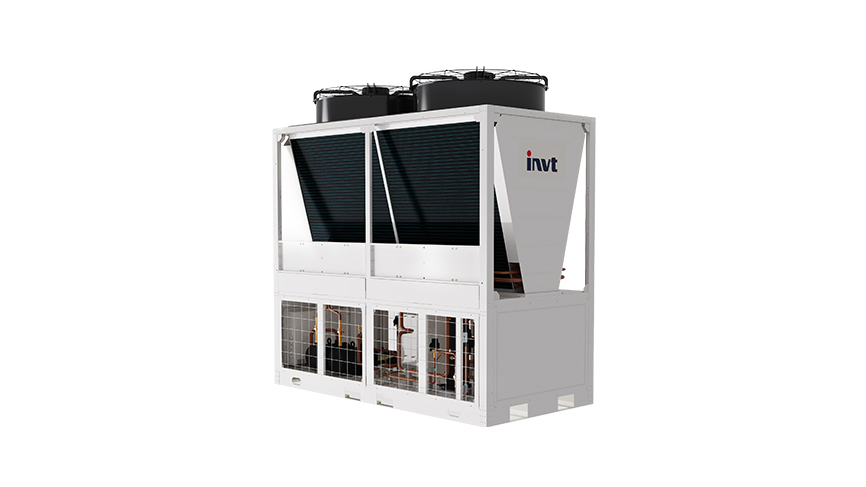

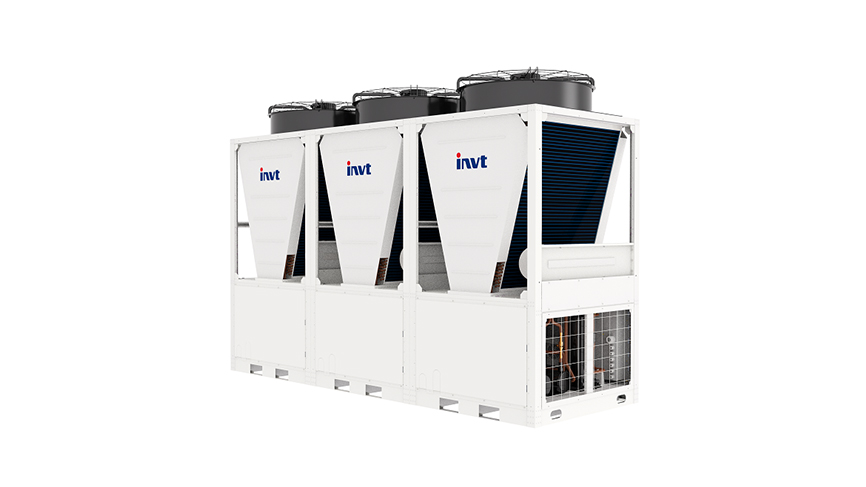

天元SKC系列自然冷
智能双循环多联模块主机
自然冷智能双循环多联模块主机结构采用模块化设计，可通过拼接快速实现扩容，主机冷量覆盖60kW~360kW。主机内部集成了机械制冷和自然冷双循环，在不同环境条件下通过机械、混合、自然冷三种不同制冷模式切换运行，能够充分利用室外自然冷源，降低机组全年能耗，大幅提高机组全年能效比。同时该主机通过板换实现压缩机循环与末端循环的制冷剂换热，可实现末端制冷剂循环高落差远距离传输。 主机搭配的末端形式灵活多样，可采用列间形式、背板形式、房间形式、置顶形式等，不同形式未端分别对应不同冷量段，可兼容各种现场需求，为客户提供高效可靠的温控解决方案。
·冷却形式：风冷+氟泵自然冷
·压缩机形式：变频涡旋压缩机
·制冷量：60.2~361.5kW
图片概述
产品特点
规格参数
资料下载
相关方案
客户案例
相关视频
更多支持
产品特点
01
高效节能
- 变频高效器件：系统采用直流变频压缩机、高效EC风机，根据系统负荷PID调节运行参数，使系统始终运行在高效区间。
- 氟泵热管技术：整机采用变频氟泵热管技术，在室外温度较低时，可以充分利用自然冷源，大幅降低机组功耗。
- 自然冷优先策略：当系统运行在过渡季节时，系统会优先进入自然冷模式，当自然冷满足不了控制目标时，再开压缩机进行补冷，最大限度利用自然冷源。
- 喷淋冷却：主机双循环冷凝器外可选配喷淋组件，利用蒸发冷却技术，降低冷凝压力，提升运行效率。喷淋冷却可提升主机进入自然冷的温度，提升全年运行能效。
02
全面可靠
- 全氟系统：主机及末端系统内均采用氟作为换热介质，末端无水进入机房，冬季时无需考虑防冻问题。
- 多重冗余：现场主机冗余安装、单主机内多压缩机系统几余设计、单主机多氟泵冗余设计，充分减弱单器件故障对整个系统的影响，提升系统运行可靠性。
- 智能双循环：主机采用了双冷凝器技术，热管系统与压缩制冷系统为独立双循环，压缩机系统仅在主机内部进行循环，增强压缩机系统运行可靠性。
- 板换设计：主机通过板式换热器实现压缩机循环与末端循环的制冷剂换热，可实现未端制冷剂循环高落差远距离传输。
- 高防护等级：主机满足IPX5高防护等级设计，线缆采用防紫外线走线设计，保证主机在各类户外环境下可靠运行。
03
智能控制
- 采用7寸触摸屏，提供多功能的人机交互界面，界面美观大方，操作流畅便利。
- 可实时显示运行压力曲线，监控各运行参数，对参数异常及器件异常等做告警处理并执行相应保护动作。
- 屏幕三级密码保护，分级授权管理。
- 标配RS485和SNMP双接口，支持远程监控。
- 支持64台机组进行CAN通讯组网。
04
末端多样
- 房间末端：冷量覆盖范围为30-120kW，安装于机房内部，对机房内部环境控温。采用模块化设计，便于安装与扩容。
- 背板末端：冷量覆盖范围为3.5-15kW，安装于机柜后门，靠近负载端，对经过负载的热空气进行降温后排到机房。
- 列间末端：冷量覆盖范围为15-40kW，安装在机柜之间，靠近负载端，将回风冷却后直接送到机柜负载进行降温。
- 置顶式未端：冷量覆盖范围为7.5-20kW，安装于机柜顶部，靠近负载端，对经过负载的热空气进行降温后排到机房。
