| 功能描述 | 规格指标 | ||
| 基本参数 | 输入电压（V） | AC 1PH 220V ~ 240V AC 3PH 220V ~ 240V AC 3PH 380V ~ 480V | |
| 输入频率 | 50Hz或60Hz，允许范围47~63Hz，最大变化率为 20%/s | ||
| 变频器功率 | 0.2kW~22kW | ||
| 输出频率 | 0~599Hz | ||
| 控制方式 | 空间电压矢量控制模式(V/F)，无PG矢量控制模式(SVC) | ||
| 电机类型 | 异步电机 ，永磁同步电机 | ||
| 调速比 | 异步机1:100(SVC)，同步机1:50 (SVC) | ||
| 速度控制精度 | ±0.2%(SVC) | ||
| 速度波动 | ±0.3%(SVC) | ||
| 转矩响应 | <10ms(SVC) | ||
| 转矩控制精度 | 5%(SVC) | ||
| 起动转矩 | 异步机：0.5Hz/200%(SVC) 同步机：2.5Hz/150%(SVC) | ||
| 过载能力 | 重载机型：150% /60s，180% /10s 轻载机型：110% /60s，150% /10s | ||
| 制动单元 | 标配内置制动单元 | ||
| 安全功能 | 标配内置安全转矩停止（STO）,SIL3 | ||
| 外围接口 | 模拟输入 | 2路模拟量输入： AI1：0~10V/0~20mA； AI2：-10~10V/0~20mA 精度：全量程1% | |
| 模拟输出 | 1路模拟输出 AO1：0~10V/0~20mA 精度：全量程1% | ||
| 数字输入 | 4路普通输入，最大频率1kHz 1路高速输入，最大频率50kHz 支持NPN/PNP，默认是PNP，其中DI4通过拨动开关切换成PTC功能 | ||
| 数字输出 | 1路高速数字输出，最大频率50kHz 可选普通数字输出，并支持PNP和NPN模式输出 | ||
| 继电器输出 | 1路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 触点容量：3A/AC 250V，1A/DC 30V | ||
| Type-C接口 | 通过USB连接PC供电，连接上位机软件后无需主电源也可快速进行参数查看与设定 | ||
| 通讯接口 | 485通讯，支持Modbus RTU通讯协议 | ||
| 键盘显示 | 5位数码管显示，6个按键 | ||
| 扩展卡 | 1个扩展卡槽：多合一通讯扩展卡：集成PROFINET、EtherCAT、EtherNet/IP、ModbusTCP四种现场总线通讯，可通过P24.00功能码设置成不同的总线通讯 | ||
| 特色功能 | 加减速曲线设置 | 直线型、与S曲线。S曲线支持加减速分开设置平滑度 | |
| 摆频功能 | 指定中心频率附近来回摆频，支持上升与下降时间分开设置、支持频率突跳 | ||
| 过压失速 | 电压超限时自动调频，防止过压跳闸 | ||
| 自动限流 | 电流超限时自动限流与调频，防止过流跳闸 | ||
| 灵活的DO输出 | 支持任意功能码值大于指定阈值后输出端子翻转，方便用户灵活使用，如温度超限监控、转矩到达、电流到达、电压到达、线速度达到等 | ||
| 灵活的AO/HDO输出 | 任意功能码值输出到AO/HDO，方便用户灵活使用，如温度监控、转矩监控、PID监控 | ||
| IF控制 | 支持IF控制，提升电机带载启动能力 | ||
| 电网电压频率选择 | 支持一键设置变频器的输入电压等级和频率 | ||
| 节能控制 | 变频器在实际运行中自动寻找效率最高点运行，使得变频器始终工作在效率最高的状态，达到节能的目的，适用于电机在轻载情况。 | ||
| 增强型磁通制动 | 通过增强磁通，加快电机减速跟踪过程 | ||
| 惯量辨识 | 根据负载惯量大小进行惯量补偿，增强被控系统的响应性 | ||
| 485地址映射 | 支持用户自定义读写地址，提升485的灵活性 | ||
| 弱电调试 | 变频器不接主电，通过TYPE-C口接PC，可修改、保持、导入与导出参数 | ||
| 自动电压调整（AVR） | 电网电压变化时，可保持输出电压恒定 | ||
| 转速追踪 | 追踪当前运行频率和方向直接启动，实现平滑无冲击运行。减小设备冲击。 | ||
| 频率小数点设置功能 | 可设置频率设置为1位和2位小数点，兼容高速电机控制 | ||
| 频率设定方式 | 键盘数字设定、模拟量设定、多段速运行设定、简易PLC 设定、PID 设定、MODBUS 通讯设定等；可实现设定的组合和设定通道的切换 | ||
| 故障保护功能 | 提供全面故障保护功能：过流、过压、欠压、过温、过载、缺相、短路等保护功能 | ||
| 电机过温保护 | 可通过DI4（PTC）或AOAI 模拟量组合实时检测电机温度，降低电机过热损坏风险 | ||
| 使用场所 | 室内，无阳光直射，无导电性粉尘、油雾、腐蚀性气体、水蒸汽；无放射性、易燃易爆炸性物体或盐分等 | ||
| 运行温度 | -10℃~50℃，轻载40℃不降额，重载50℃不降额 | ||
| 存储温度 | -20℃~70℃ | ||
| 运输温度 | -20℃~70℃ | ||
| 海拔高度 | 星型电网最高4000m（13123ft），角型电网最高2000m(6562ft) 1000m（3281ft）及以下使用无需降额 1000m（3281ft）以上每升高100m（328.1ft）降额1% | ||
| 湿度 | 小于95%RH，无结露 | ||
| 振动 | 小于0.6g | ||
| 过电压类别 | OVC III | ||
| 污染级别 | 3C2，3S2，PD2 | ||
| 防护等级 | IP20 | ||
| EMC 等级 | 标配内置C3滤波器满足(10 m)，可外置选配EMI滤波器实现C2类 | ||
| 产品认证 | UL CE TUV | ||
| 安装方式 | 支持壁挂式安装、导轨安装、法兰安装 | ||
| 冷却方式 | 220V电压等级：0.75kW（含）以下自然冷 380V电压等级：1.1kW（含）以下自然冷 其他：强迫风冷 | ||

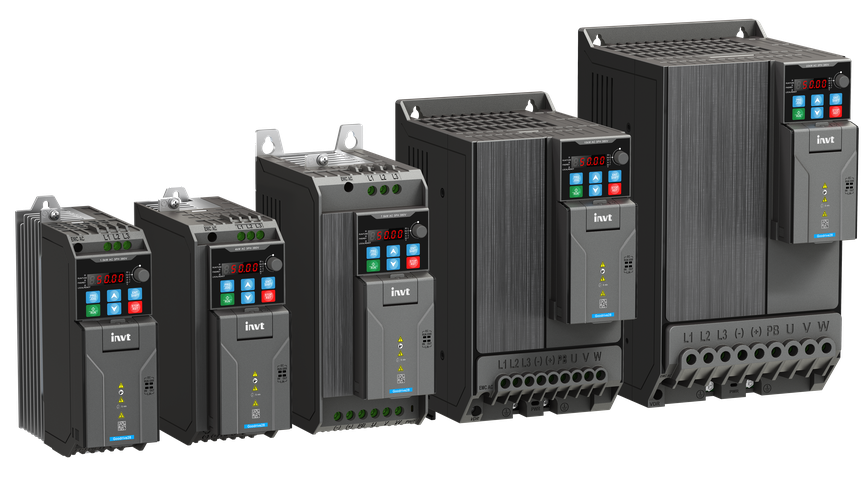

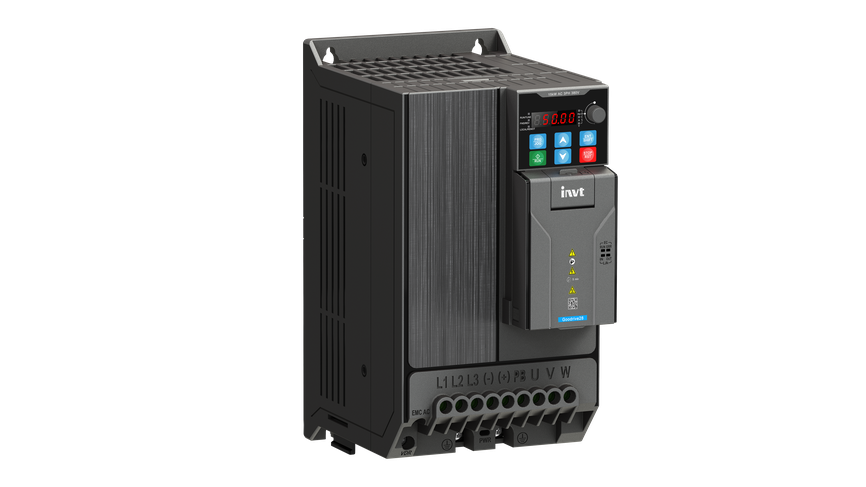

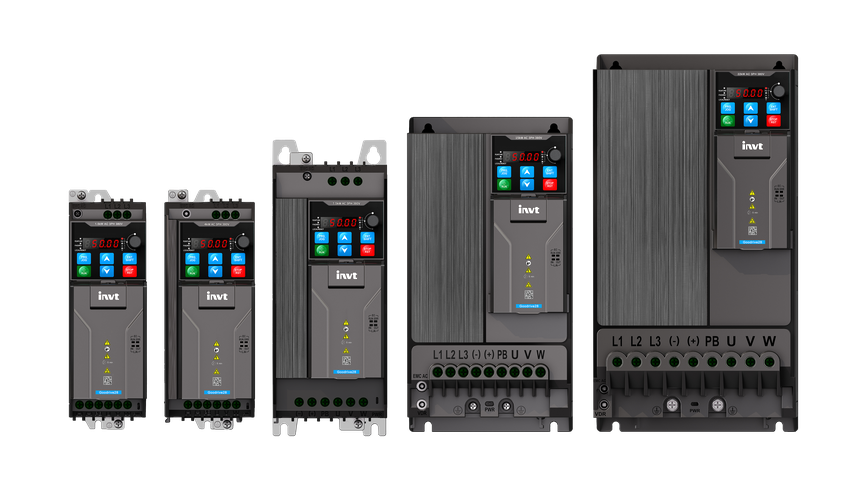

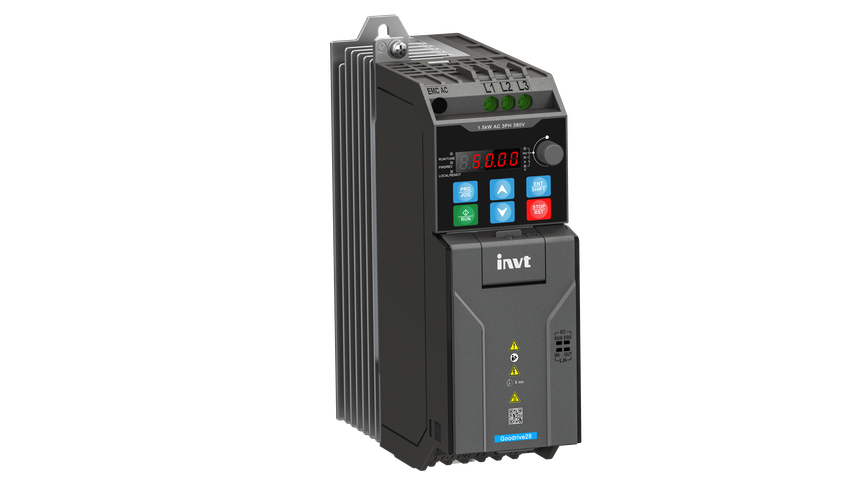

GD28系列
灵巧型通用变频器
GD28系列灵巧型通用变频器是英威腾面向机械传动市场推出的一款集高性能、紧凑结构与丰富功能于一体的智能型变频驱动产品。产品通过CE、UL等国际权威认证，内置STO（SIL3）安全功能和EMC滤波器，具备Type-C调试接口，支持节能控制及多种工业总线通讯，兼具稳定性、智能化与成本优势。适用于机床、纺织、印刷包装、食品、锂电、物流、3C、橡塑、线缆、暖通等多个行业，为客户提供高效、可靠的电机驱动解决方案。
·0.2-22kW
·STO(SIL3), EMC滤波器
·CE, UL, EAC
视频
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
功能强大 · 多场景通用
- 支持轻载与重载运行，灵活适配不同工况。
- 全系列内置制动单元，减少外部设备配置，降低系统成本。
- 电机温度监测，支持PTC、PT100等传感器接入，实时保护电机安全。
- 标配Modbus RTU，可选配多合一总线通讯扩展卡（Profinet、EtherCAT、EtherNet/IP、Modbus TCP）。
02
简单易用 · 高效调试
- 标配Type-C接口直连PC，可快速便捷的进行参数设定、复制与监控。
- 标配LED贴膜键盘，支持选配外引LED、LCD液晶键盘。
- 弹簧式免螺丝端子，提升接线效率50%。
- 可无缝隙并排安装，大幅度缩减安装柜空间。
03
性能优异 · 稳定高效
- 兼容感应电机与永磁同步电机，支持V/F与无传感器矢量控制（SVC）。
- 智能节能控制，有效减少轻载电机的工作损耗，降低运行成本。
- 快速转速追踪，无冲击再启动，提升设备效率，减少停机时间。
04
安全可靠 · 国际标准
- 内置STO（SIL3）安全功能，防止误启动，保障操作安全。
- 内置C3滤波器，有效抑制EMC干扰，无需额外滤波器。
- 环境适应性强，可最高50℃温度下满载运行，电路板三防涂层满足3C2/3S2标准。
- 符合CE、UL等国际认证，满足全球多区域市场准入需求。
