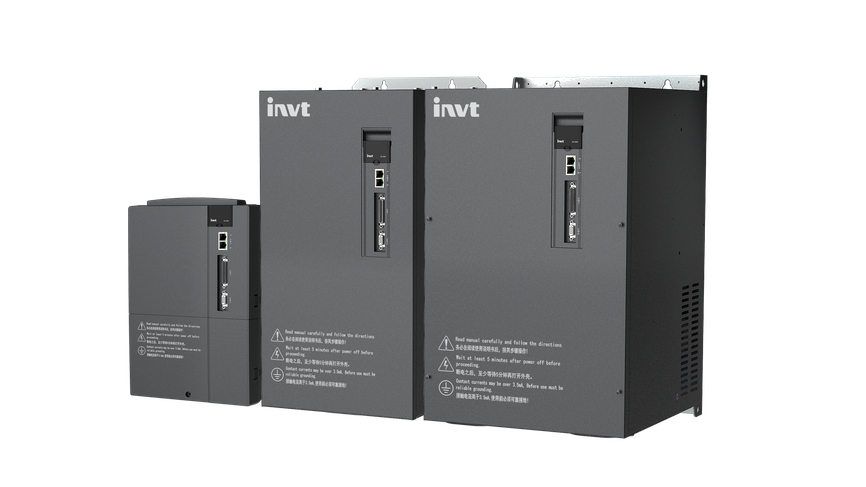

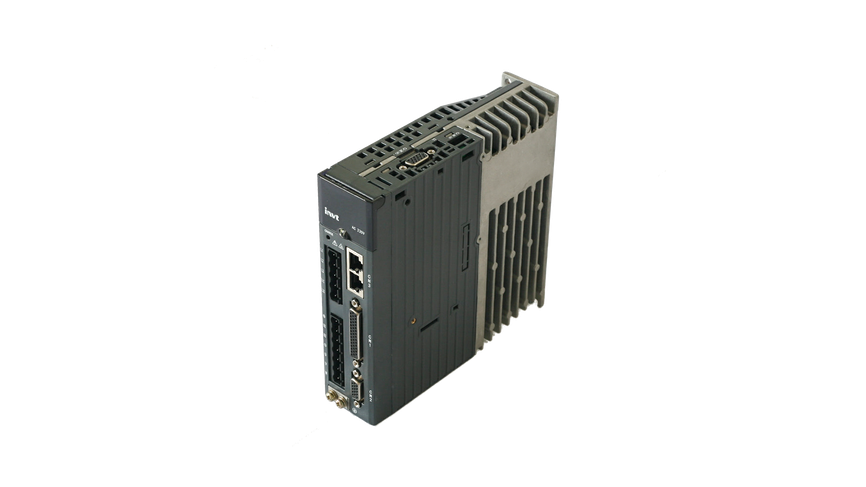

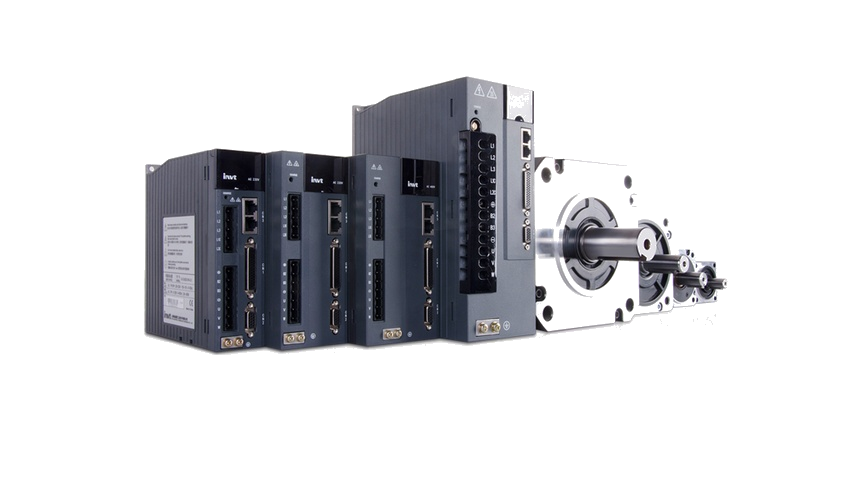

DA200系列通用型交流伺服驱动器(200W~90kW)
规格

		说明
电源

	220V系统输入电压	1PH/3PH AC220V(-15%)~240V(+10%) 47Hz~63Hz
	400V系统输入电压	3PH AC380V(-15%)~440V(+10%) 47Hz~63Hz
控制模式


		1、位置控制；2、速度控制；3、转矩控制； 4、位置/速度模式切换；5、速度/转矩模式切换； 6、位置/转矩模式切换；7、全闭环控制；8、CANopen模式；9、EtherCAT模式
功能	位置控制：控制输入	1、滞留脉冲清零；2、指令脉冲输入禁止； 3、电子齿轮比切换；4、制振控制切换等
	位置控制：控制输出	定位完成输出等
	位置控制-脉冲输入-最大脉冲输入频率	光电耦合：差分输入4Mpps，集电极开路输入200kpps
	位置控制-脉冲输入-脉冲输入方式	1、脉冲+方向； 2、CW+CCW； 3、正交编码

	位置控制-脉冲输入-电子齿轮	1/10000~1000倍
	位置控制-脉冲输入-滤波器	1、指令平滑滤波器；2、FIR滤波器
	位置控制-模拟量输入-转矩限制指令输入	可单独进行顺/逆时针方向的转矩限制
	位置控制-制振控制	能抑制5~200Hz的前端振动及整机振动
	位置控制-脉冲输出	1、可进行编码器分辨率以下的任意分频设定 2、具有B相取反功能
	速度控制：控制输入	1、内部指令速度选择1；2、内部指令速度选择2； 3、内部指令速度选择3；4、零速钳位等
	速度控制：控制输出	速度到达等
	速度控制-模拟量输入-速度指令输入	可根据模拟量电压DC±10V进行相关设定后为速度指令输入
	速度控制-模拟量输入-转矩限制输入	可单独进行顺/逆时针方向的转矩限制
	内部速度指令	可根据外部控制输入进行切换内部8段速度
	速度指令加减速调整	可单独设定加减速时间，也可进行S曲线加减速设定
	零速钳位	零速钳位功能在速度模式下，可设定工作在速度模式或位置模式
	速度指令滤波器	模拟量输入速度指令的一次延时滤波器
	速度指令零漂抑制	能对外围干扰等进行零漂抑制，精度0.3mV
功能：转矩控制	控制输入	零速钳位输入等
	控制输出	速度到达等
	模拟量输入：转矩指令输入	模拟量转矩指令输入，可根据模拟量电压进行增益和极性设定，精度4.88mV
	模拟量输入：速度限制输入	可进行模拟量速度限制
	速度限制	通过参数可设定速度限制
	转矩指令滤波器	模拟量输入转矩指令的一次延时滤波器
	转矩指令零漂抑制	能对外围干扰等进行零漂抑制，精度4.88mV
功能：内部位置规划	规划点数	可进行128点内部位置规划设定，可通信控制定位
	路径设定	1、位置 2、速度 3、加速时间 4、减速时间 5、停止定时器 6、各种状态输出 7、运行模式


	原点回归	1、LS信号 2、Z相信号 3、LS信号+Z相信号 4、力矩限制信号




保护	硬件保护	过压、欠压、过流、过速、过载、制动电阻过载、驱动器过热、编码器故障等
	软件保护	存储器故障、初始化故障、I/O分配异常、位置偏差过大等
	保护及故障记录	1、可记录10个故障 2、可记录当前故障发生时的关键参数值




环境	工作温度	0~45℃
	储存温度	-20~80℃（不冻结）
	工作/储存湿度	RH≤90％（无凝露）


	IP等级	IP20

	海拔	海拔1000m以下
	振动	<0.5G(4.9m/S2)，10~60Hz（不允许工作在共振点）
