| 型号 | IVC1L- | 0806MDT | 1410MDT | 1614MDT | 2416MDT | 3624MDT | 0806MDR | 1410MDR | 1614MDR | 2416MDR | 3624MDR | 1614MAT1 | 1614MAR1 | 1614MAR6 |
| 电源 | ||||||||||||||
| 输入电源 | 电压 | 典型24VDC，最小19VDC，最大30VDC | 典型220VAC，最小85VAC，最大264VAC | |||||||||||
| 电流 | 0.85A，19VDC输入，满载输出 | 1.5A，90VAC输入，满载输出 | ||||||||||||
| 输出电源 | 5V/GND | 900mA（典型，扩展总线） | ||||||||||||
| 24V/GND | 300mA（典型，扩展总线） | |||||||||||||
| 24V/COM | - | 600mA（典型） | ||||||||||||
| I/O配置 | ||||||||||||||
| 本体I/O | 总点数 | 14点 | 24点 | 30点 | 40点 | 60点 | 14点 | 24点 | 30点 | 40点 | 60点 | 30点 | 30点 | 32点 |
| 输入 | 8点 | 14点 | 16点 | 24点 | 36点 | 8点 | 14点 | 16点 | 24点 | 36点 | 16点 | 16点 | 16点 | |
| 输出 | 6点 | 10点 | 14点 | 16点 | 24点 | 6点 | 10点 | 14点 | 16点 | 24点 | 14点 | 14点 | 16点 | |
| 输入类型 | 源型/漏型 | |||||||||||||
| 输出类型 | NPN | 继电器 | NPN | 继电器 | 继电器 | |||||||||
| 扩展I/O | 扩展模块数量 | 7个 | ||||||||||||
| 总点数 | 128点 | |||||||||||||
| 模拟量 | - | 2路AI，1路AO | 2路热电阻 | |||||||||||
| 高速I/O | ||||||||||||||
| 高速输入 | 2×50KHz + 4×10KHz，AB相1组30K，1组5K | |||||||||||||
| 高速输出 | 3×100KHz | - | 3×100KHz | - | - | |||||||||
| 通讯功能 | ||||||||||||||
| 串口 | RS232 | 1个 | ||||||||||||
| RS485 | 2个 | |||||||||||||
| 协议 | 编程口协议；MODBUS主从；自由口；N:N协议 | |||||||||||||
| 存储区 | ||||||||||||||
| 程序容量 | 16K步 | |||||||||||||
| 数据块大小 | 8000个D | |||||||||||||
| 中断资源 | ||||||||||||||
| 外部输入中断 | 16 | |||||||||||||
| 高速计数器中断 | 6 | |||||||||||||
| 内部定时中断 | 3 | |||||||||||||
| 串口中断 | 12 | |||||||||||||
| PTO输出完成中断 | 3 | |||||||||||||
| 电源失电中断 | 1 | |||||||||||||
| 编程参数 | ||||||||||||||
| 编程软件 | Auto Station | |||||||||||||
| 子程序调用 | 支持，数量64个，允许嵌套深度为6级，子程序支持输入输出接口设计 | |||||||||||||
| 其他 | ||||||||||||||
| 数字滤波功能 | X0~X7采用数字滤波，其他端口采用硬件滤波 | |||||||||||||
| 加密 | 上载密码、下载密码、监控密码、子程序加密、禁止格式化、禁止上载 | |||||||||||||
| 实时时钟 | 支持，内置充电电池，保持30天 | |||||||||||||
| 掉电保持 | 支持，掉电永久保存，免维护 | |||||||||||||

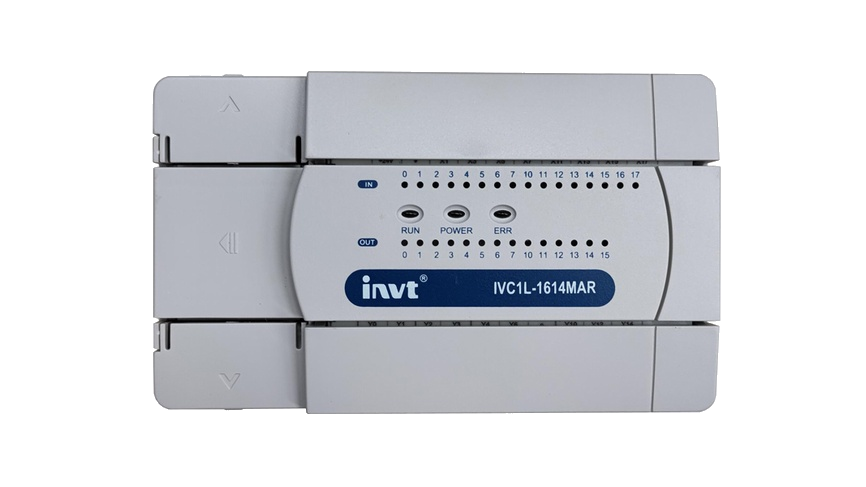

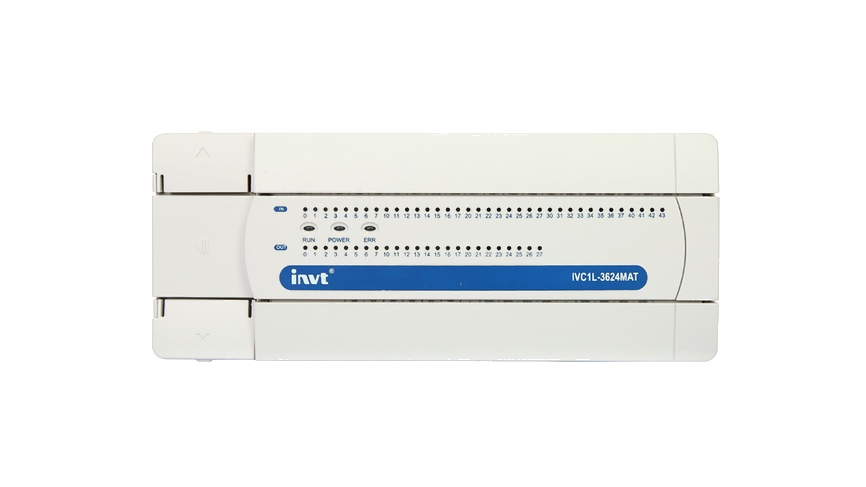

IVC1L系列
小型经济型PLC
IVC1L是一款小型通用型PLC产品，结构小巧，型号丰富，功能齐全，I/O配置灵活，广泛应用于纺织机械、起重机械、建材机械、食品包装设备等行业设备。
·本体最大I/O 60点
·1*RS232，2*RS485
·3路100K输出
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
01
功能齐全
- 2路50K+4路10K高速输入，3路100K高速输出（晶体管型），支持实时时钟，内置电池。
02
通讯丰富
- 标配1个RS232,2个RS485，支持MODBUS主从协议、编程口协议、N:N主从、自由口协议。
03
灵活配置
- 本体最大I/O点数为60点，支持7个扩展模块，扩展模块种类丰富，最大扩展I/O点数为128点。
04
卓越性能
- 16K步程序空间，数据块大小支持8000个D元件，FLASH区永久存储，基本指令速度可达0.2μs。
05
成本最优
- 全系列产品型号丰富，交流供电型、直流供电型、继电器输出型、晶体管输出型多种型号，应有尽有，可满足不同场合各种点位需求。
