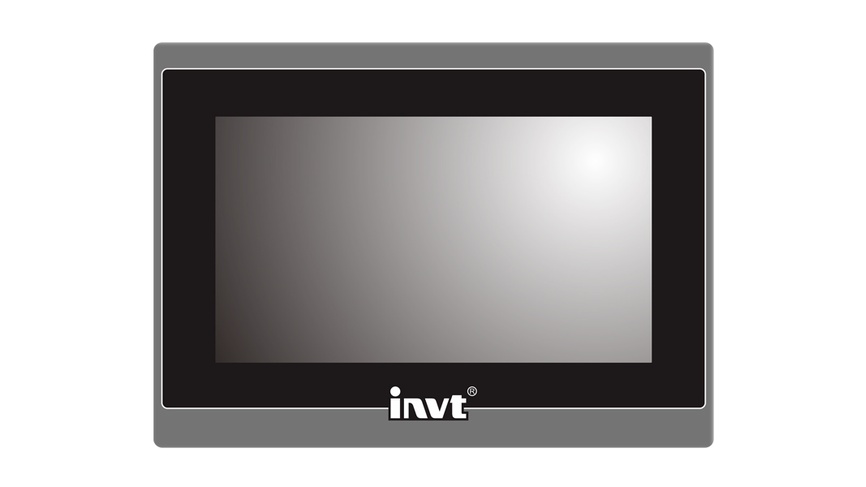

VK系列高品质型HMI-产品中心

显示

显示尺寸

4.3"

4.3"

4.3"

7"

7"

10.1"

10.1"

分辨率

480×272

480×272

480×272

800×480

800×480

1024×600

1024×600

屏幕材质

TFT

色彩深度

16位

亮度(cd/m2)

400

400

400

400

400

350

350

背光类型

LED

背光寿命(hr)

20,000

触摸面板类型

4线电阻式

硬件

处理器

RISC ARM9 32Bit 300MHz

内存

64MB DDR3

闪存

128MB FLASH

画面数量

7999页

宏指令数量

无限制

接口

USB

USB Host：USB2.0*1 / USB Client：USB2.0*1

串行接口

COM1

RS232 (5-pin端子接头）

RS232 (5-pin端子接头）

RS232 (5-pin端子接头）

RS232(DB9）

RS232(DB9）

RS232(DB9）

RS232(DB9）

COM2

-

RS422/485(5-pin端子接头）

RS422/485(5-pin端子接头）

RS422/485(DB9）

RS422/485(DB9）

RS422/485(DB9）

RS422/485(DB9）

COM3

RS485(5-pin端子接头）

RS485(5-pin端子接头）

RS485(5-pin端子接头）

RS485(DB9）

RS485(DB9）

RS485(DB9）

RS485(DB9）

以太网接口

无

无

有

有

无

无

有

SD卡槽

无

电气

额定电压

24VDC(±10%)（隔离）

额定功率

10W

10W

10W

20W

20W

20W

20W

环境

工作温度

-10~60℃

工作湿度

10～90%RH(无凝露)

防护等级

IP65（前面板）

认证

CE

EN61000-6-2,EN61000-6-4

FCC兼容性

FCC,Class A

RoHS

●

●

●

●

●

●

●

尺寸和重量

外观尺寸(mm)

129×103×33

129×103×33

129×103×33

203.5×148.5×37

203.5×148.5×37

270.8×212.8×37

270.8×212.8×42.5

开孔尺寸(mm)

118.5×92.5

118.5×92.5

118.5×92.5

191.5×138.0

191.5×138.0

259×201

259×201

重量(Kg)

0.23

0.23

0.23

0.55

0.55

1.1

1.1

组态

组态软件

VT Designer
