| 项目 | 规格 | 备注 | |||
| 项目 | 中心高 | H80~H355 | |||
| 额定功率 | 0.55kW~500kW | ||||
| 额定转速 | 1000/1500rpm | 其余额定转速需求同INVT技术人员咨询 | |||
| 项目 | 工作制 | S1 | |||
| 温升标准 | 80K | ||||
| 绝缘等级 | F | ||||
| 电压 | AC380V | ||||
| 能效 | 90kW及以下电机符合中国一级能效，90kW以上达中国二级能效（可定制一级能效） | 中国能效标准 GB 30253-2024 | |||
| 防护等级 | IP55 | ||||
| 编码器 | 标配无 | 可选配旋变编码器，具体同INVT技术人员咨询 | |||
| 温度传感器 | 标配无 | 可选配KTY84或PT100，具体同INVT技术人员咨询 | |||
| 制动器 | 标配无 | 电机标准配置不带制动器，具体同INVT技术人员咨询 | |||
| 项目 | 冷却方式 | IC411 | 可选配IC416 | ||
| 轴承 | 电机标配深沟球轴承；其中中心高160及以下的电机无润滑装置，180~315 的电机标配再润滑装置 | 中心高180及以上轴承定期加注润滑脂维护 | |||
| 抗冲击 / 径向抗振动强度 | 满足国标 GB/T 30549-2014 | ||||
| 电机颜色 | 工业灰，色号RAL 7035 | ||||
| 工作环境/存储环境 | 工作环境温度-15℃~+40℃，20%~80%RH（不结露） 储存环境室温＞3℃，湿度＜80% 海拔＜1000m | ||||
| 安装方式 | IM B35 | ||||
| 安装须知 | - 请勿在有硫化氢、氯气、氨、硫磺、氯化性气体、酸、碱、盐等腐蚀性及易燃性气体环境、可燃物等附近使用。 - 远离火炉等热源的场所。 - 请勿在封闭环境中使用电机。封闭环境会导致电机高温，缩短使用寿命。 | ||||

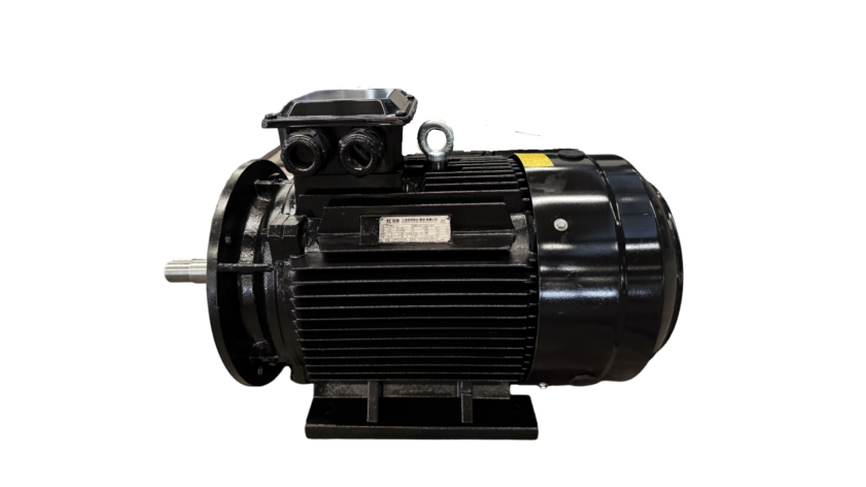

IMF系列变频永磁同步电机
IMF 系列变频永磁同步电机，是我司为响应国家节能减排号召推出的高效稀土永磁同步电机产品。它具有高效率，高功率因素，互换性强，维护简单等特点。作为一款通用型工业电机，可以广泛应用于金属制品、纺织机械、塑胶机械、风机和水泵等行业。
·中心高 H80-H355
·功率段0.55kW~500kW
·CE/中国能效认证
图片概述
产品特点
规格参数
资料下载
更多资源
更多支持
产品特点
高效节能
90kW及以下电机符合中国一级能效，90kW以上达中国二级能效（可定制一级能效）； 变负载工况下节能效果显著，对比传统异步电机方案，综合节能率22%
01
通用便捷
IMF10A子系列：采用标准异步电机结构设计（标准中心高），可以同尺寸替代标准异步电机。
IMF10B子系列：高功率密度设计，中心高缩小1-2个等级，节省安装空间，设备布局更灵活。
02
稳定可靠
IP55防护等级+CE认证，应对严苛工况游刃有余；80K低温升设计，1.7倍过载能力+1.2倍过速耐受，余量充足。
03
规格齐全
功率范围：0.55kW-500kW
中心高：H80-H355
冷却方式：同轴风冷IC411/独立风冷IC416
编码器选项：旋变/23位光编（定制）
04
IMF10A系列永磁同步电机规格参数
IMF10B系列永磁同步电机规格参数
| 项目 | 规格 | 备注 | |||
| 项目 | 中心高 | H180~H315 | |||
| 额定功率 | 45kW~315kW | ||||
| 额定转速 | 1500rpm | 其余额定转速需求同INVT技术人员咨询 | |||
| 项目 | 工作制 | S1 | |||
| 温升标准 | 80K | ||||
| 绝缘等级 | F | ||||
| 电压 | AC380V | ||||
| 能效 | 90kW及以下电机符合中国一级能效，90kW以上达中国二级能效（可定制一级能效） | 中国能效标准 GB 30253-2024 | |||
| 防护等级 | IP55 | ||||
| 编码器 | 标配无 | 可选配旋变编码器，具体同INVT技术人员咨询 | |||
| 温度传感器 | 标配无 | 可选配KTY84或PT100，具体同INVT技术人员咨询 | |||
| 制动器 | 标配无 | 电机标准配置不带制动器，具体同INVT技术人员咨询 | |||
| 项目 | 冷却方式 | IC411 | 可选配IC416 | ||
| 轴承 | 电机标配深沟球轴承；其中中心高160及以下的电机无润滑装置，180~315 的电机标配再润滑装置 | 中心高180及以上轴承定期加注润滑脂维护 | |||
| 抗冲击 / 径向抗振动强度 | 满足国标 GB/T 30549-2014 | ||||
| 电机颜色 | 工业黑，色号RAL9005 | ||||
| 工作环境/存储环境 | 工作环境温度-15℃~+40℃，20%~80%RH（不结露） 储存环境室温＞3℃，湿度＜80% 海拔＜1000m | ||||
| 安装方式 | IM B35 | ||||
| 安装须知 | - 请勿在有硫化氢、氯气、氨、硫磺、氯化性气体、酸、碱、盐等腐蚀性及易燃性气体环境、可燃物等附近使用。 - 远离火炉等热源的场所。 - 请勿在封闭环境中使用电机。封闭环境会导致电机高温，缩短使用寿命。 | ||||
