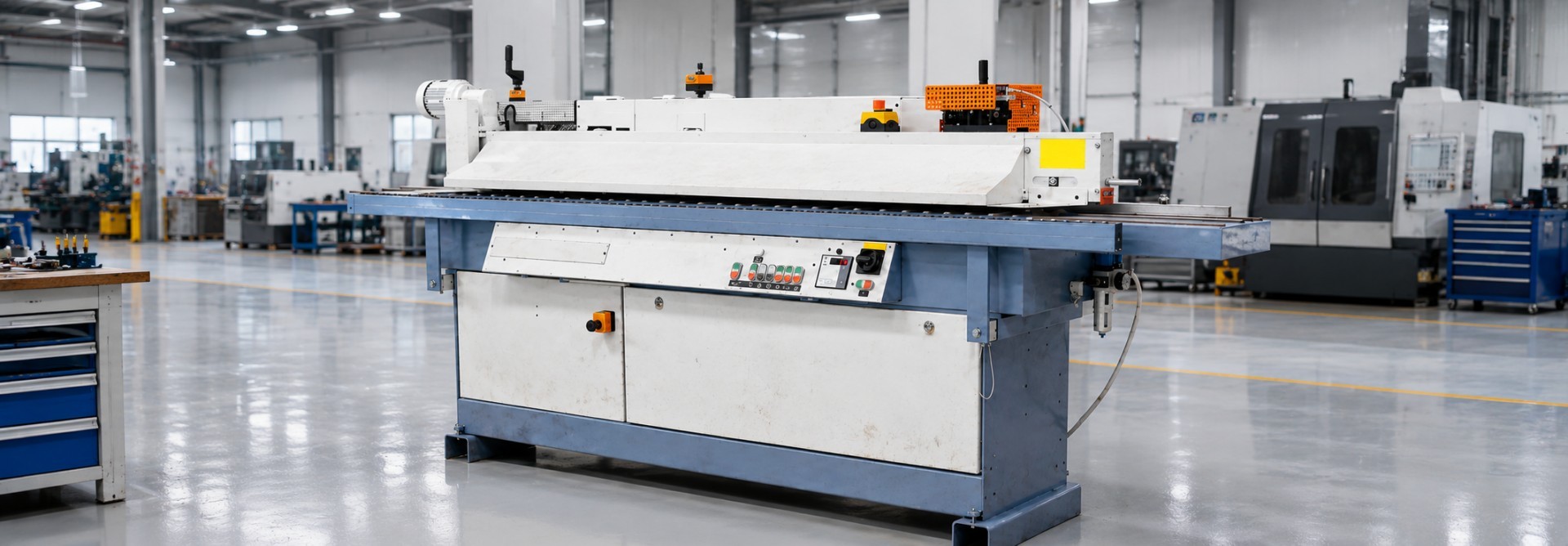

侧孔钻
为板式家具封边生产线提供高精度、高效率的嵌入式侧孔加工方案。采用直驱电机与高速总线控制,从根本上解决漏孔、孔变形与加工误差等行业难题,实现钻孔与板材传送的精准同步。
为板式家具封边生产线提供高精度、高效率的嵌入式侧孔加工方案。采用直驱电机与高速总线控制,从根本上解决漏孔、孔变形与加工误差等行业难题,实现钻孔与板材传送的精准同步。
高速漏孔:生产节拍加快时,设备响应跟不上,导致孔距较小的连续加工出现漏孔。
同步失效:钻孔轴与板材传送轴速度不同步,造成孔位拉伤、变形,甚至损坏钻头与板材。
定位误差:受控制器扫描周期延迟影响,传感器触发位置与实际加工位置存在偏差,影响加工精度。

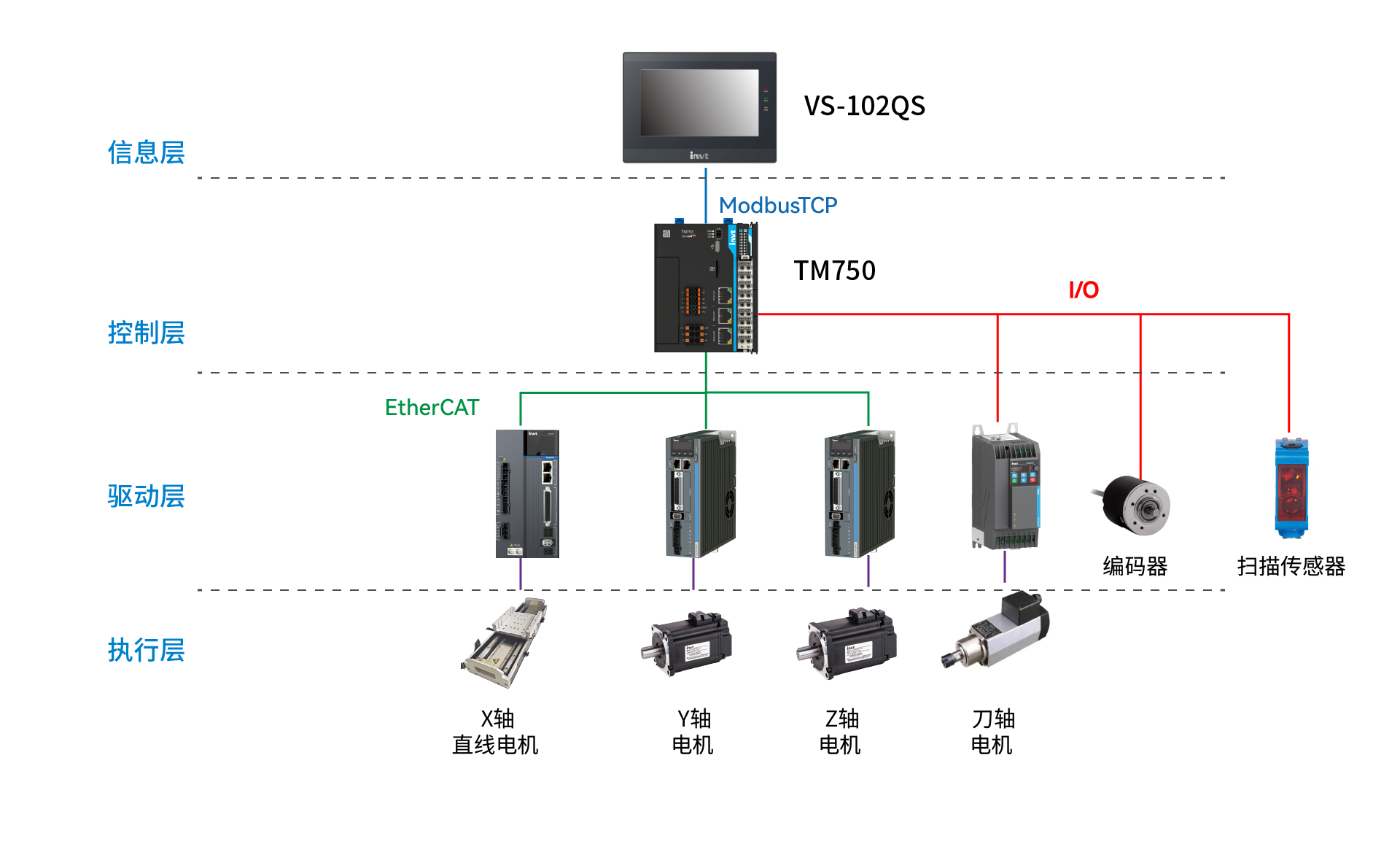

本方案基于0.5ms超高速EtherCAT总线与电子凸轮同步算法,核心解决侧孔加工中的同步与精度难题。通过总线实现钻头与传送带的实时速度位置同步,并利用硬件高速锁存功能瞬时捕获孔位,消除系统延迟。方案支持连续加工无需回零,显著提升效率,同时降低漏孔率,保障高精度加工。
技术主张
同步控制,杜绝变形:电子凸轮算法确保钻头与木板速度、位置严格同步,避免孔位拉伤与设备损坏。
瞬时锁存,消除误差:硬件高速锁存功能绕过PLC周期,在传感器触发瞬间精准捕获孔位,加工精度极高。
高速总线,响应迅捷:0.5ms总线周期提升系统整体响应,满足高速生产下的连续、密集打孔需求。
直驱高效,免维护:直驱技术响应快、无背隙,定位精度高,且免除了机械传动的维护烦恼。
高速连续加工且无需回零,大幅提升产线节拍;精准同步与锁存从根本上消除漏孔、变形等缺陷。
硬件级位置锁存与毫秒级总线控制,确保孔位精度,满足高端家具制造要求。
全总线架构抗干扰能力强,直驱响应快,系统稳定性高,故障率低。
高集成度方案简化接线与调试;高效率生产与高良品率直接降低单件成本,投资回报显著。
